Гидроцилиндр трубопроводы (передний концевой) — HITACHI HE6010B

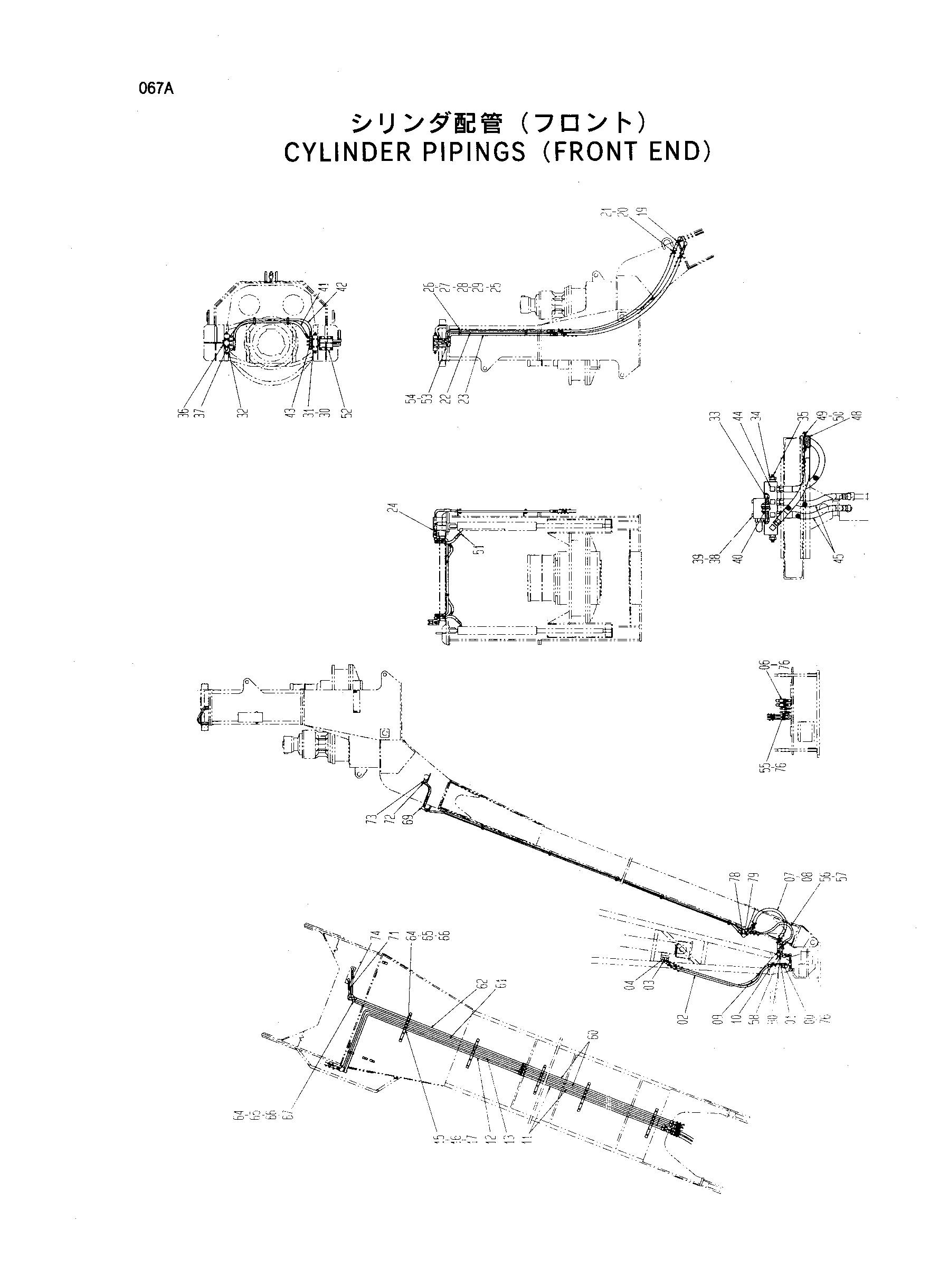

Заводская схема «Гидроцилиндр трубопроводы (передний концевой)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4022907 | Самоуплотняющееся соединение | 2 |
| 01 | 94-1302 | Адаптер | 2 |
| 02 | 4053980 | Шланг | 2 |
| 03 | 94-1502 | Угловой штуцер | 2 |
| 04 | 94-0631 | Угловой штуцер | 2 |
| 06 | 4041579 | Самоуплотняющееся соединение | 2 |
| 07 | 4159739 | Шланг | 2 |
| 08 | 4053610 | Защита шланга | 2 |
| 09 | 94-1304 | Адаптер | 2 |
| 10 | 94-0633 | Угловой штуцер | 2 |
| 11 | 9741107 | Трубка | 2 |
| 12 | 9741099 | Трубка | 1 |
| 13 | 9741098 | Трубка | 1 |
| 15 | 4053596 | Хомут трубки | 8 |
| 16 | J901255 | Болт | 8 |
| 17 | A590912 | Пружинная шайба | 8 |
| 19 | 94-1304 | Адаптер | 4 |
| 20 | 4320238 | Шланг | 2 |
| 21 | 4055189 | Защита шланга | 2 |
| 22 | 8053724 | Трубка | 1 |
| 23 | 8053725 | Трубка | 1 |
| 24 | 94-1304 | Адаптер | 2 |
| 25 | A590112 | Плоская шайба | 2 |
| 26 | 4053596 | Хомут трубки | 2 |
| 27 | J901265 | Болт | 2 |
| 28 | A590912 | Пружинная шайба | 2 |
| 29 | J950012 | Гайка | 2 |
| 30 | M341056 | Болт с внутренним шестигранником | 4 |
| 31 | 3046803 | Блок | 1 |
| 32 | 3025622 | Блок | 1 |
| 33 | M341065 | Болт с внутренним шестигранником | 4 |
| 34 | 94-1609 | Втулка | 4 |
| 35 | 94-2023 | Пробка | 5 |
| 36 | 94-2025 | Пробка | 2 |
| 37 | 4140263 | Предохранительный клапан | 1 |
| 38 | M340871 | Болт с внутренним шестигранником | 4 |
| 39 | A590908 | Пружинная шайба | 4 |
| 40 | 4509180 | Уплотнительное кольцо | 2 |
| 41 | 4086991 | Шланг | 1 |
| 42 | 4086992 | Шланг | 1 |
| 43 | 4029260 | Переходник S | 4 |
| 44 | 94-1403 | Угловой штуцер | 8 |
| 45 | 4067534 | Шланг | 4 |
| 48 | 4140262 | Хомут шланга | 2 |
| 49 | J900820 | Болт | 4 |
| 50 | A590908 | Пружинная шайба | 4 |
| 51 | 94-1503 | Угловой штуцер | 4 |
| 52 | 3046804 | Крышка | 1 |
| 53 | J901022 | Болт | 4 |
| 54 | A590910 | Пружинная шайба | 4 |
| 55 | 4022907 | Самоуплотняющееся соединение | 2 |
| 56 | 4061871 | Шланг | 2 |
| 57 | 4055163 | Защитный кожух | 2 |
| 58 | 94-1302 | Адаптер | 2 |
| 60 | 9741106 | Трубка | 2 |
| 61 | 9741097 | Трубка | 1 |
| 62 | 9741096 | Трубка | 1 |
| 64 | 4053593 | Хомут трубки | 8 |
| 65 | J901045 | Болт | 8 |
| 66 | A590910 | Пружинная шайба | 8 |
| 67 | J950010 | Гайка | 1 |
| 69 | 94-1302 | Адаптер | 2 |
| 71 | 4055217 | Шланг | 1 |
| 72 | 94-1402 | Угловой штуцер | 2 |
| 73 | 4011855 | Втулка | 2 |
| 74 | 4028883 | Шланг | 1 |
| 76 | 4044883 | Хомут | 10 |
| 78 | 94-1704 | Адаптер | 2 |
| 79 | 94-0618 | Угловой штуцер | 2 |
| 80 | 94-0631 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
