Нижний стрела — HITACHI HE6010B

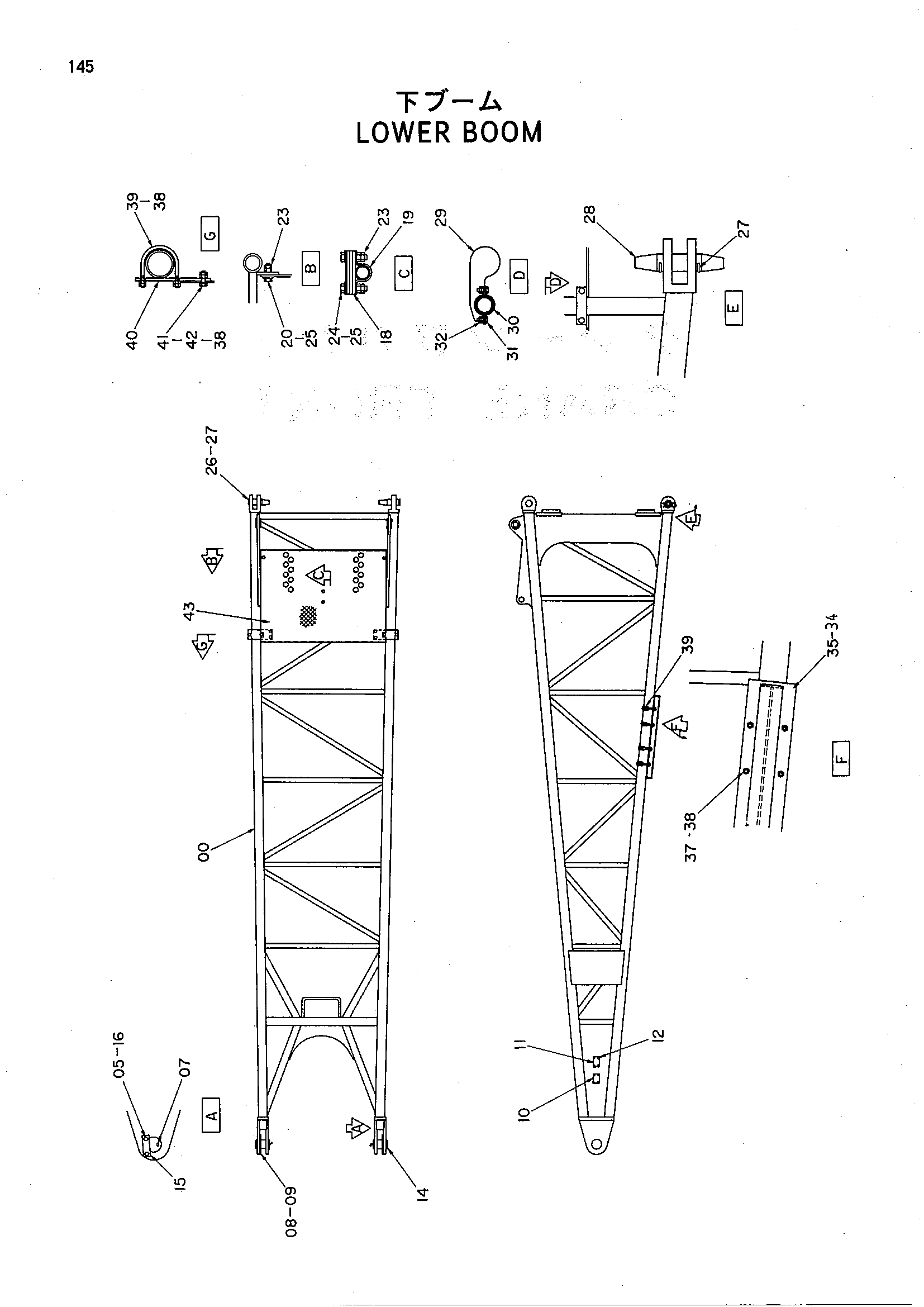

Заводская схема «Нижний стрела» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003969	Стрела нижний	1
05	A590920	Пружинная шайба	4
07	J75581	Пресс-маслёнка	2
08	4308720	Регулировочная шайба	2
09	4308721	Регулировочная шайба	2
10	457517	Информационная табличка	1
11	4053262	Информационная табличка	1
12	M492564	Приводной винт	8
14	3041890	Палец	2
15	4281908	Стопорная пластина	2
16	J932040	Болт	4
18	4204278	Сиденье	3
19	4103116	Хомут трубки	1
20	J931645	Болт	4
23	J951016	Гайка	12
24	J931670	Болт	2
25	4087197	Шайба	6
26	4046619	Палец	2
27	4043750	Стопорный палец	6
28	4112797	Палец	2
29	9728904	Ограничитель	2
30	4211413	Хомут трубки	2
31	J901030	Болт	4
32	J950010	Гайка	8
34	8063417	Ограничитель	1
35	9741083	Ограничитель	1
37	A590912	Пружинная шайба	16
38	J950012	Гайка	32
39	9741040	U-образный болт	10
40	4327428	Пластина	2
41	J901240	Болт	4
42	A590112	Плоская шайба	4
43	3067465	Сиденье	1

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
