Направляющая устройство — HITACHI HE6010B

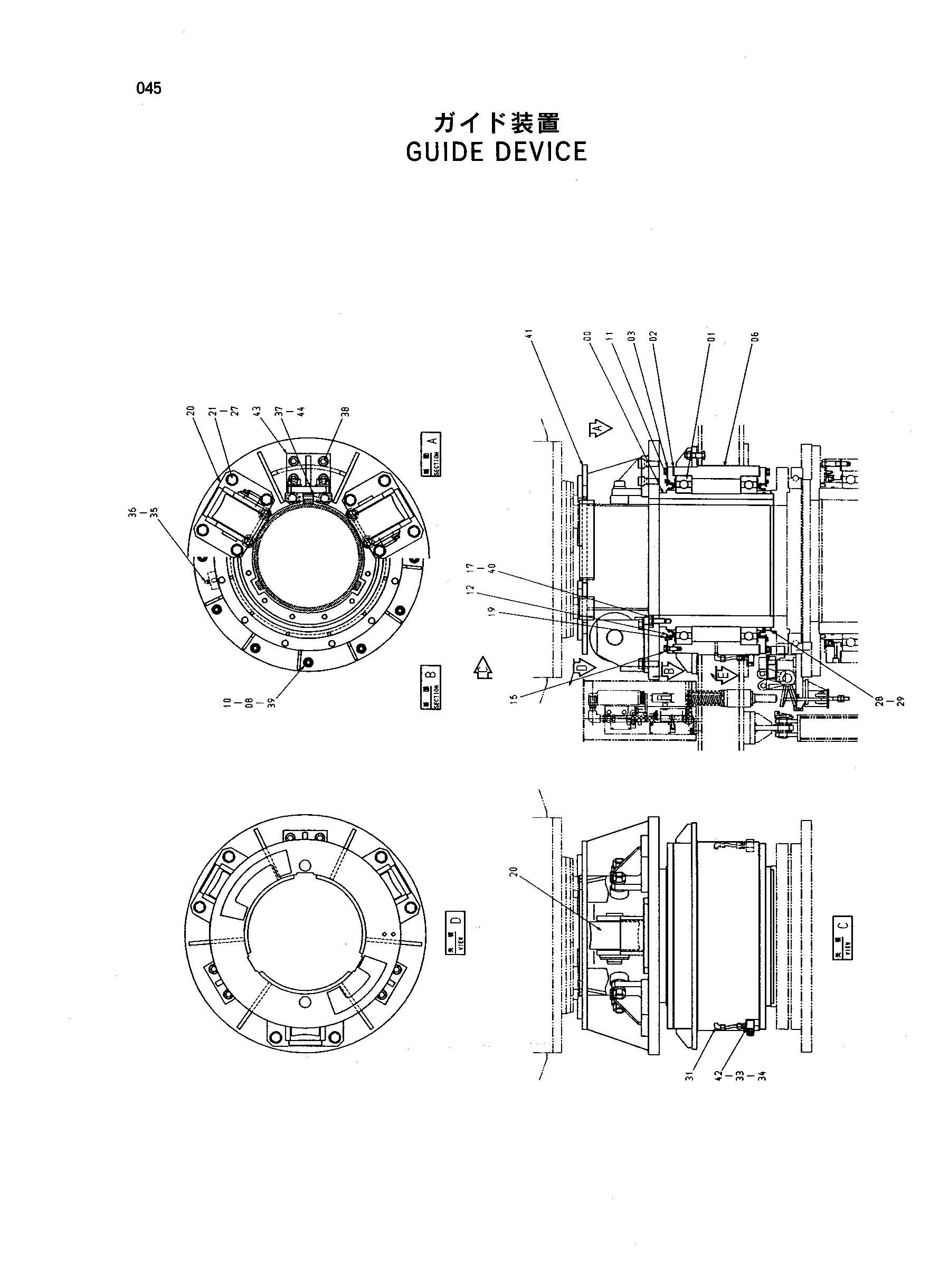

Заводская схема «Направляющая устройство» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2035390 | Корпус внутренний | 1 |
| 01 | 4317521 | Подшипник шарик | 2 |
| 02 | 4318935 | Манжета | 2 |
| 03 | 2035394 | Крышка | 2 |
| 06 | 7027365 | Корпус | 1 |
| 08 | J222016 | Шайба | 12 |
| 10 | J951016 | Гайка | 12 |
| 11 | 4317505 | Масляное уплотнение | 2 |
| 12 | 3065525 | Крышка | 2 |
| 15 | J011240 | Болт с шайбой | 24 |
| 17 | J222016 | Шайба | 12 |
| 19 | J010612 | Болт с шайбой | 24 |
| 20 | 9122936 | Направляющая каток | 3 |
| 21 | 4018545 | Шайба | 12 |
| 27 | J932055 | Болт | 12 |
| 28 | 4318939 | Уплотнительное кольцо | 1 |
| 29 | 4318940 | Проставка | 1 |
| 31 | 9123714 | Трубка в сборе | 2 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | J901245 | Болт | 4 |
| 35 | J75581 | Пресс-маслёнка | 1 |
| 36 | 94-2021 | Пробка | 1 |
| 37 | 4356581 | Подшипник | 6 |
| 38 | M342050 | Болт с внутренним шестигранником | 12 |
| 39 | J931660 | Болт | 12 |
| 40 | J931645 | Болт | 12 |
| 41 | 6015278 | Кронштейн | 1 |
| 42 | 4302958 | Блок | 2 |
| 43 | 8063681 | Кронштейн | 3 |
| 44 | 4085614 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
