Дренажный — HITACHI HE6010B

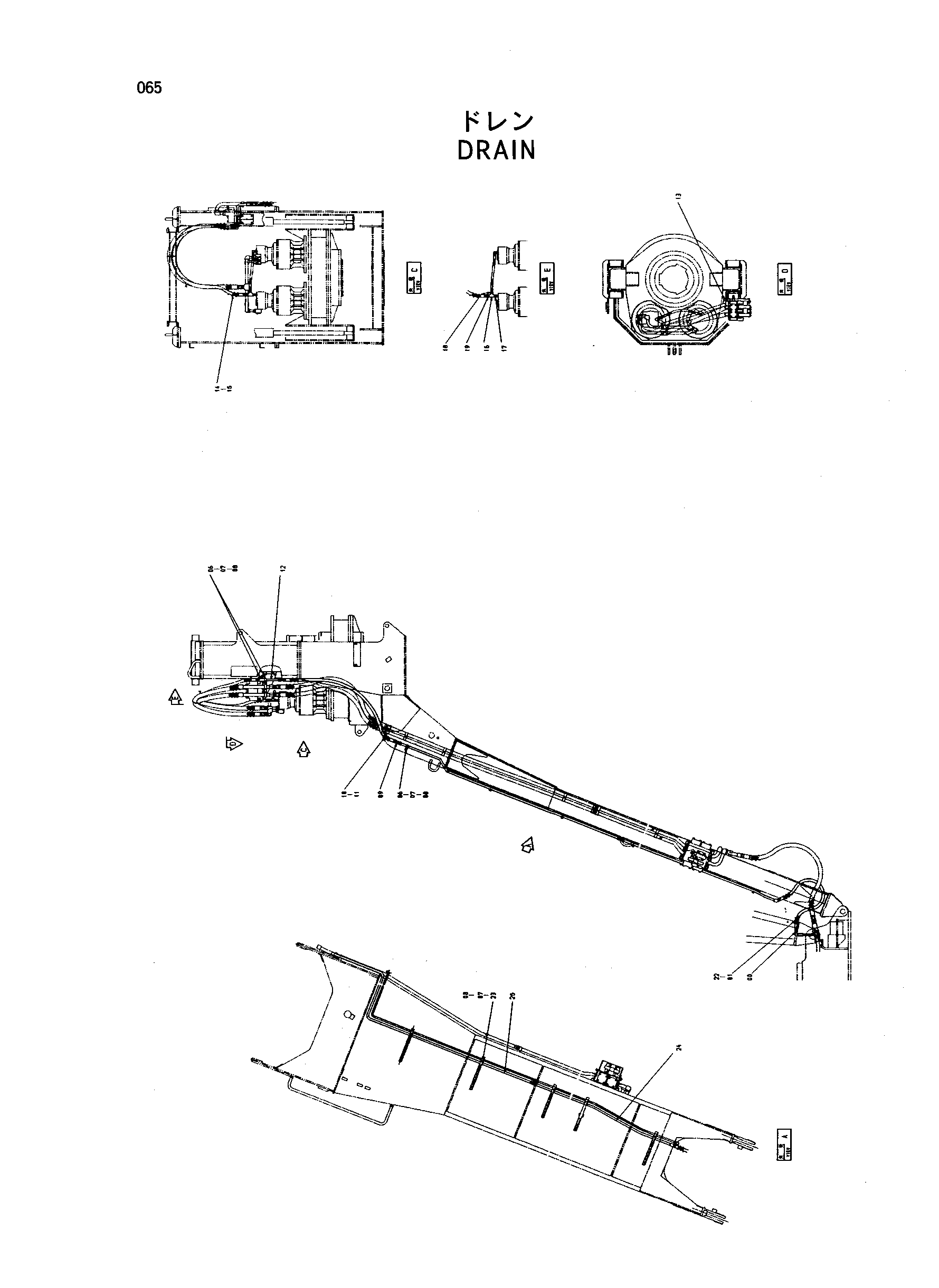

Заводская схема «Дренажный» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131885 | Адаптер | 1 |
| 01 | 4320240 | Шланг | 1 |
| 06 | 4053595 | Хомут трубки | 3 |
| 07 | J901255 | Болт | 11 |
| 08 | A590912 | Пружинная шайба | 11 |
| 09 | 94-1304 | Адаптер | 2 |
| 10 | 4157691 | Шланг | 1 |
| 11 | 4056329 | Защитный кожух | 1 |
| 12 | 9739798 | Трубка | 1 |
| 13 | 94-1404 | Угловой штуцер | 1 |
| 14 | 4157696 | Шланг | 1 |
| 15 | 4306245 | Защита шланга | 1 |
| 16 | 94-0663 | Тройник | 1 |
| 17 | 94-1903 | Адаптер | 1 |
| 18 | 94-1603 | Переходник | 1 |
| 19 | 94-1304 | Адаптер | 1 |
| 22 | 4106008 | Защита шланга | 1 |
| 23 | 4342791 | Хомут трубки | 8 |
| 24 | 9745600 | Трубка | 1 |
| 25 | 8064307 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
