Муфта устройство — HITACHI HE6010B

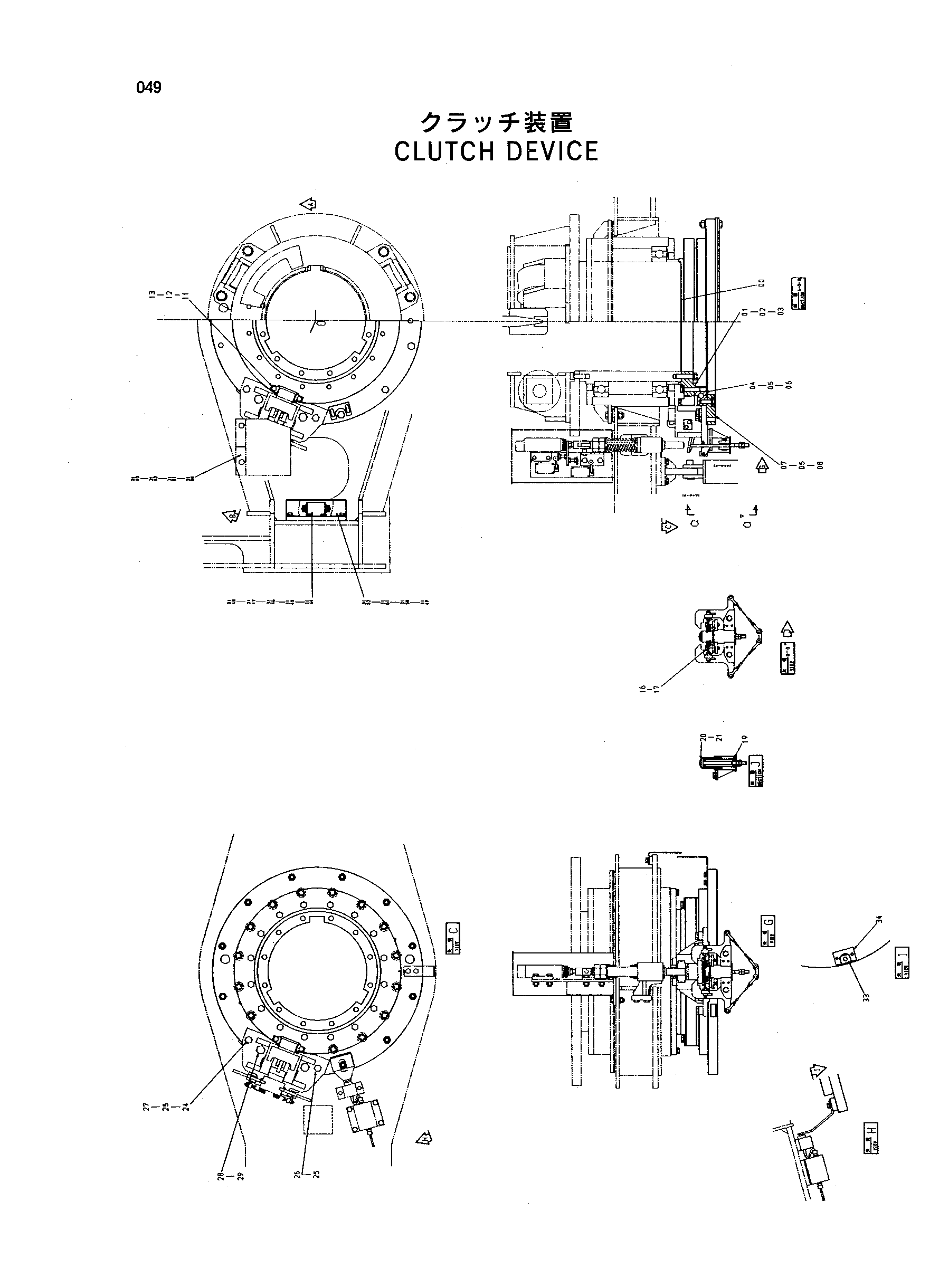

Заводская схема «Муфта устройство» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3065524 | Регулировочная шайба | 3 |
| 01 | 2037310 | Пластина | 1 |
| 02 | J222016 | Шайба | 12 |
| 03 | J931670 | Болт | 12 |
| 04 | 4318615 | Подшипник. свингкиркл | 1 |
| 05 | J222014 | Шайба | 32 |
| 06 | J931465 | Болт | 16 |
| 07 | 7029407 | Пластина | 1 |
| 08 | J931445 | Болт | 16 |
| 11 | 4342687 | Ограничитель | 2 |
| 12 | J222010 | Шайба | 2 |
| 13 | J901020 | Болт | 2 |
| 15 | 9140384 | Ограничитель | 1 |
| 16 | J901050 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 19 | 4327674 | Пружина | 1 |
| 20 | 9741910 | Болт | 1 |
| 21 | J950012 | Гайка | 2 |
| 23 | 9137030 | クラツチ | 1 |
| 24 | 4342939 | Проставка | 2 |
| 25 | J931602 | Болт | 1 |
| 26 | J931670 | Болт | 1 |
| 27 | J950016 | Гайка | 2 |
| 28 | 4342932 | Проставка | 2 |
| 30 | J932065 | Болт | 2 |
| 31 | 9137715 | Муфта дривер | 1 |
| 33 | 4329948 | Гайка | 1 |
| 34 | 4337567 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
