Келлй дривер — HITACHI HE6010B

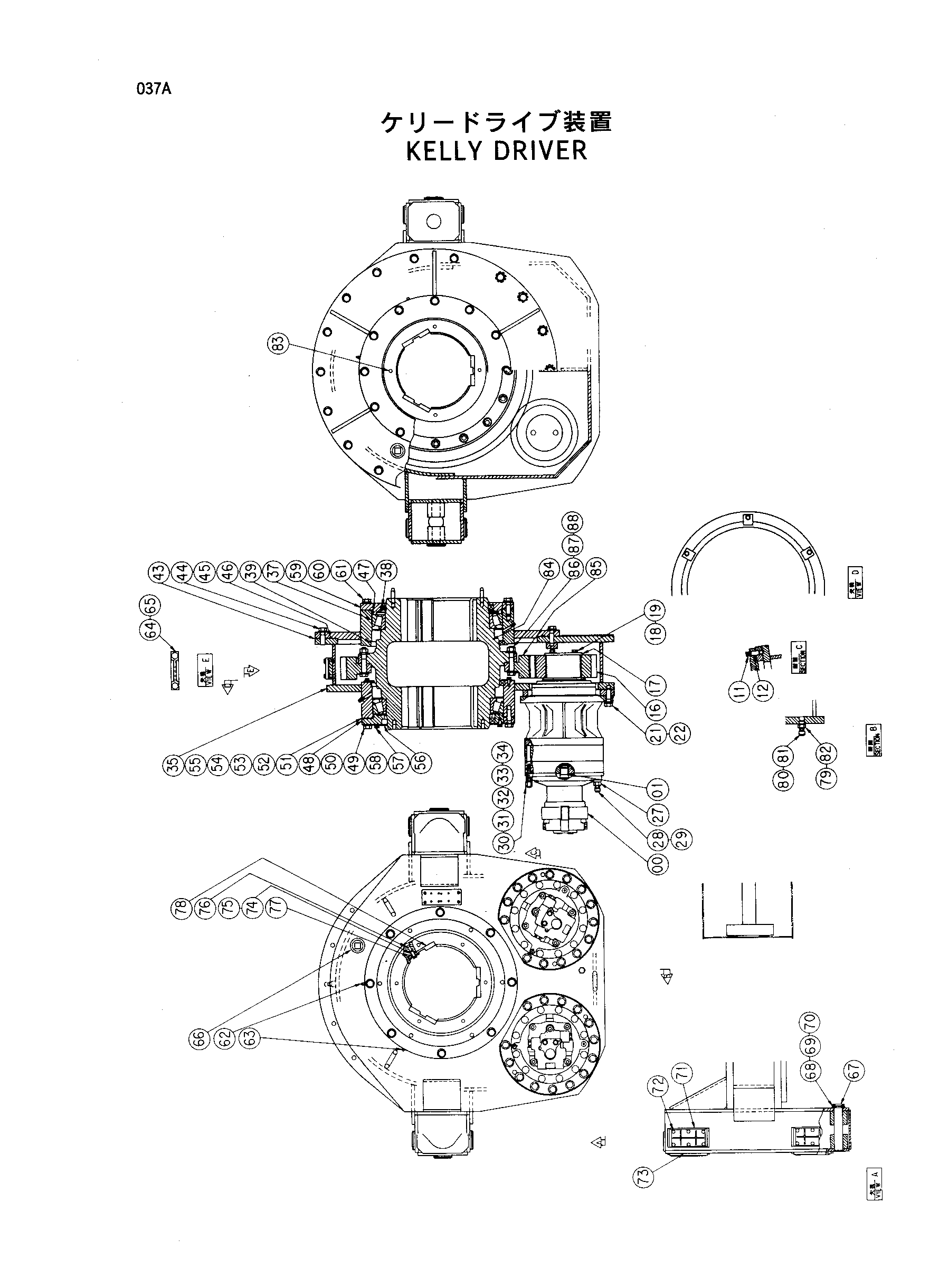

Заводская схема «Келлй дривер» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4319526	Гидромотор	2
01	959499	Стопорное кольцо	2
11	456336	Пробка	6
12	J402050	Установочный штифт	4
16	3067022	Ведущая шестерня	2
17	4319960	Фиксатор	2
18	J901640	Болт	4
19	A590916	Пружинная шайба	4
21	J932475	Болт	28
22	4085614	Шайба	28
27	4096990	Адаптер	2
28	989058	Сапун	2
29	D912218	Шайба	2
30	4325833	Пробка	1
31	957366	Уплотнительное кольцо	1
32	4325834	Указатель уровня	1
33	M500303	Гайка	1
34	4325835	Адаптер	1
35	5004010	Корпус шестерня	1
36	9124499	シヤフト	1
37	4319540	Роликовый подшипник	2
38	4319963	Масляное уплотнение	2
39	4319964	Масляное уплотнение	2
40	4319959	Крышка уплотнение	6
41	J901225	Болт	6
42	A590912	Пружинная шайба	6
43	7027514	Картридж	1
44	J932475	Болт	18
45	4085614	Шайба	18
46	4319966	Уплотнительное кольцо	1
47	4319965	Уплотнительное кольцо	2
48	3065979	Фиксатор подшипник.	1
49	J932475	Болт	8
50	4085614	Шайба	8
51	4319958	Регулировочная шайба	4
52	4319954	Регулировочная шайба	8
53	4319957	Регулировочная шайба	4
54	4319956	Регулировочная шайба	2
55	4319955	Регулировочная шайба	6
56	4319953	Крышка уплотнение	1
57	J901225	Болт	6
58	A590912	Пружинная шайба	6
59	3065980	Фиксатор подшипник.	1
60	J932475	Болт	12
61	4085614	Шайба	12
62	J75482	Пресс-маслёнка	6
63	J75282	Пробка	6
64	9710874	Указатель уровня	1
65	449558	Уплотнительная шайба	4
66	J75220	Пробка	2
67	4319968	Палец	2
68	X4245	Стопорная пластина	2
69	J901025	Болт	4
70	A590910	Пружинная шайба	4
71	4223480	Пластина скольжение	12
72	M470825	Винт	72
73	4223481	Регулировочная шайба	12
74	J901232	Болт	24
75	4086891	Шайба	24
76	94-2012	Пробка	24
77	4319961	Пластина	6
78	4319962	Пластина	6
79	4096990	Адаптер	1
80	989058	Сапун	1
81	D912218	Шайба	1
82	4187322	Пробка	1
83	4318938	Палец	2
84	2035385	Вал	1
85	2035537	Коронная шестерня	1
86	J932408	Болт	16
87	4085614	Шайба	32
88	M660024	U-образная гайка	16

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
