Ковш 2036 — HITACHI HE6010B

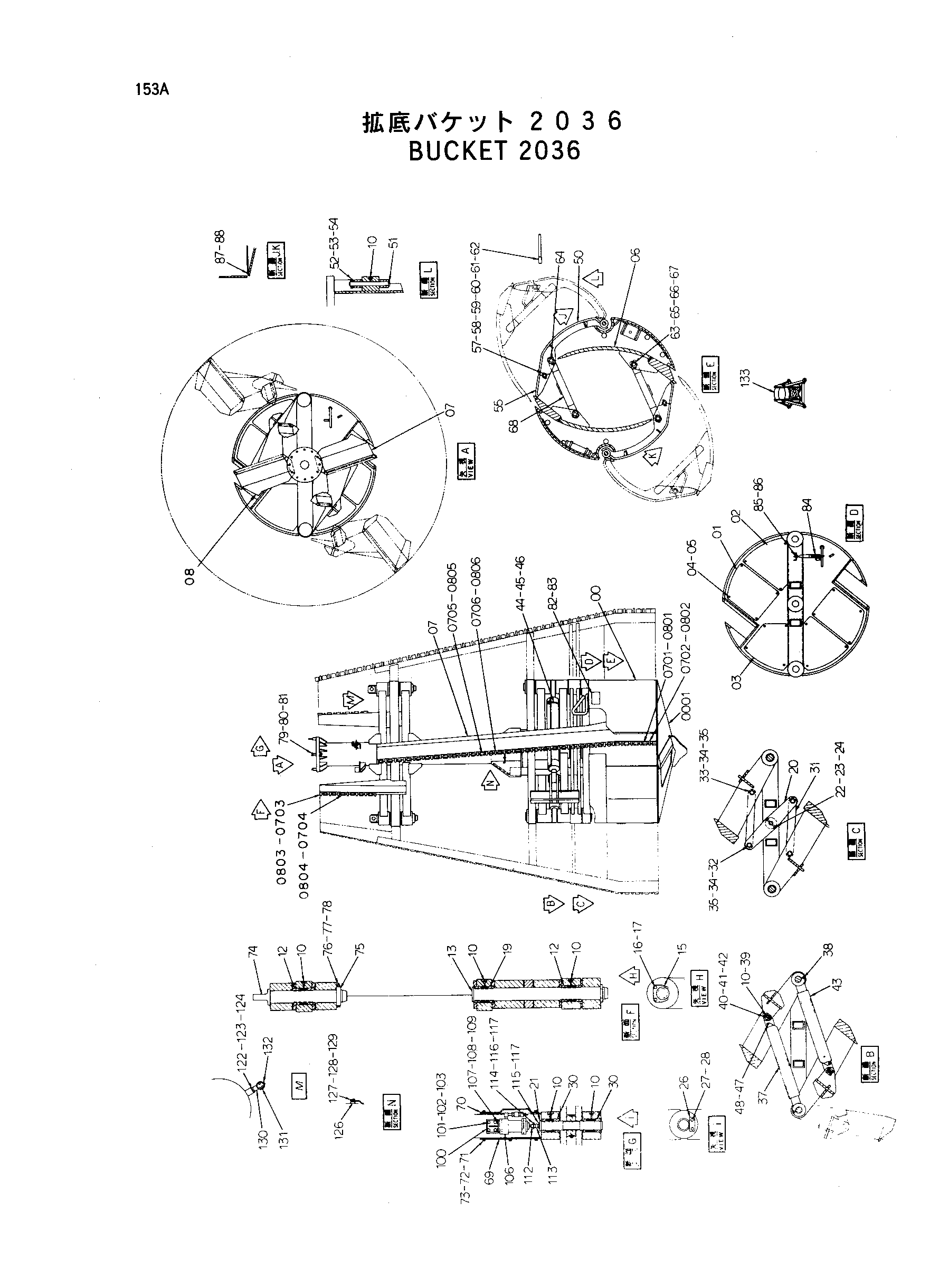

Заводская схема «Ковш 2036» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6009907	Ковш	1
0001	7020740	Крышка	1
01	4239341	Крышка	2
02	4239342	Крышка	2
03	4239343	Крышка	1
04	J901235	Болт	18
05	A590912	Пружинная шайба	18
06	6009911	Направляющая	2
07	6009908	Отвал	1
0701	4206581	Резец	5
0702	4209335	Резец	3
0703	4226598	Резец	6
0704	4226599	Резец	7
0705	4226527	Резец	27
0706	4226528	Резец	27
08	6009909	Отвал	1
0801	4206581	Резец	5
0802	4209335	Резец	3
0803	4226598	Резец	6
0804	4226599	Резец	7
0805	4226527	Резец	27
0806	4226528	Резец	27
10	J75481	Пресс-маслёнка	12
12	4234739	Втулка	4
13	3044780	Палец	2
15	3044779	Пластина, блокировка	2
16	J901230	Болт	4
17	A590912	Пружинная шайба	4
19	4234738	Втулка	2
20	8044389	Екуализе	1
21	3044781	Палец	1
22	4239345	Болт	1
23	A590912	Пружинная шайба	1
24	J950012	Гайка	1
26	4234737	Пластина, блокировка	1
27	J901020	Болт	2
28	A590910	Пружинная шайба	2
30	3044778	Втулка	2
31	4239344	Тяга	2
32	4234735	Палец	2
33	4234734	Палец	2
34	A590145	Плоская шайба	8
35	A768071	Шплинт	4
37	4239331	Гидроцилиндр	2
38	J75481	Пресс-маслёнка	2
39	4234733	Палец	2
40	4234736	Пластина	4
41	J901020	Болт	8
42	A590910	Пружинная шайба	8
43	8044390	Крышка	2
44	4234740	U-образный болт	2
45	M500807	Гайка	8
46	A590908	Пружинная шайба	4
47	J901020	Болт	2
48	A590910	Пружинная шайба	2
50	6009910	Скрапер	2
51	4234732	Палец	2
52	4234743	Ограничитель	2
53	J901080	Болт	2
54	J950010	Гайка	2
55	8044391	Скрапер	2
57	4234731	Палец	2
58	4234742	Ограничитель	2
59	J901065	Болт	2
60	J950010	Гайка	2
61	A590910	Пружинная шайба	2
62	4234728	Палец	2
63	4234730	Палец	2
64	4234729	Палец	2
65	4234741	Ограничитель	4
66	J901075	Болт	4
67	J950010	Гайка	4
68	8044392	Тяга	2
69	4156319	Крышка	1
70	8028917	Крышка	1
71	J900616	Болт	12
72	A590906	Пружинная шайба	12
73	A590106	Плоская шайба	12
74	3044782	Палец	2
75	3044783	Ограничитель	4
76	J901208	Болт	4
77	J950012	Гайка	4
78	A590912	Пружинная шайба	4
79	J932404	Болт	10
80	J951024	Гайка	10
81	4085614	Шайба	10
82	3042268	Информационная табличка	1
83	M493580	Приводной винт	4
84	4144503	Пружина	1
85	J901280	Болт	1
86	J950012	Гайка	2
87	4239347	Проставка	2
88	4239346	Проставка	2
100	9717937	Кронштейн	1
101	J901025	Болт	4
102	A590110	Плоская шайба	4
103	A590910	Пружинная шайба	4
106	4245393	Датчик	1
107	J901025	Болт	2
108	A590110	Плоская шайба	2
109	A590910	Пружинная шайба	2
112	4172057	Фланец	1
113	4144254	Шарнир	1
114	4163610	Болт	3
115	4163611	Болт	3
116	4163612	Гайка	3
117	4163613	Пружинная шайба	6
122	J901035	Болт	2
123	J950010	Гайка	2
124	A590910	Пружинная шайба	2
126	455156	Седло винта	2
127	4000856	Зажим трубка	2
128	M430610	Винт	2
129	A590906	Пружинная шайба	2
130	9739677	Кронштейн	1
131	4304235	Резиновая прокладка	1
132	4011675	Хомут шланга	1
133	6009913	Стойка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
