Насос трубопроводы (2) — HITACHI HE6010B

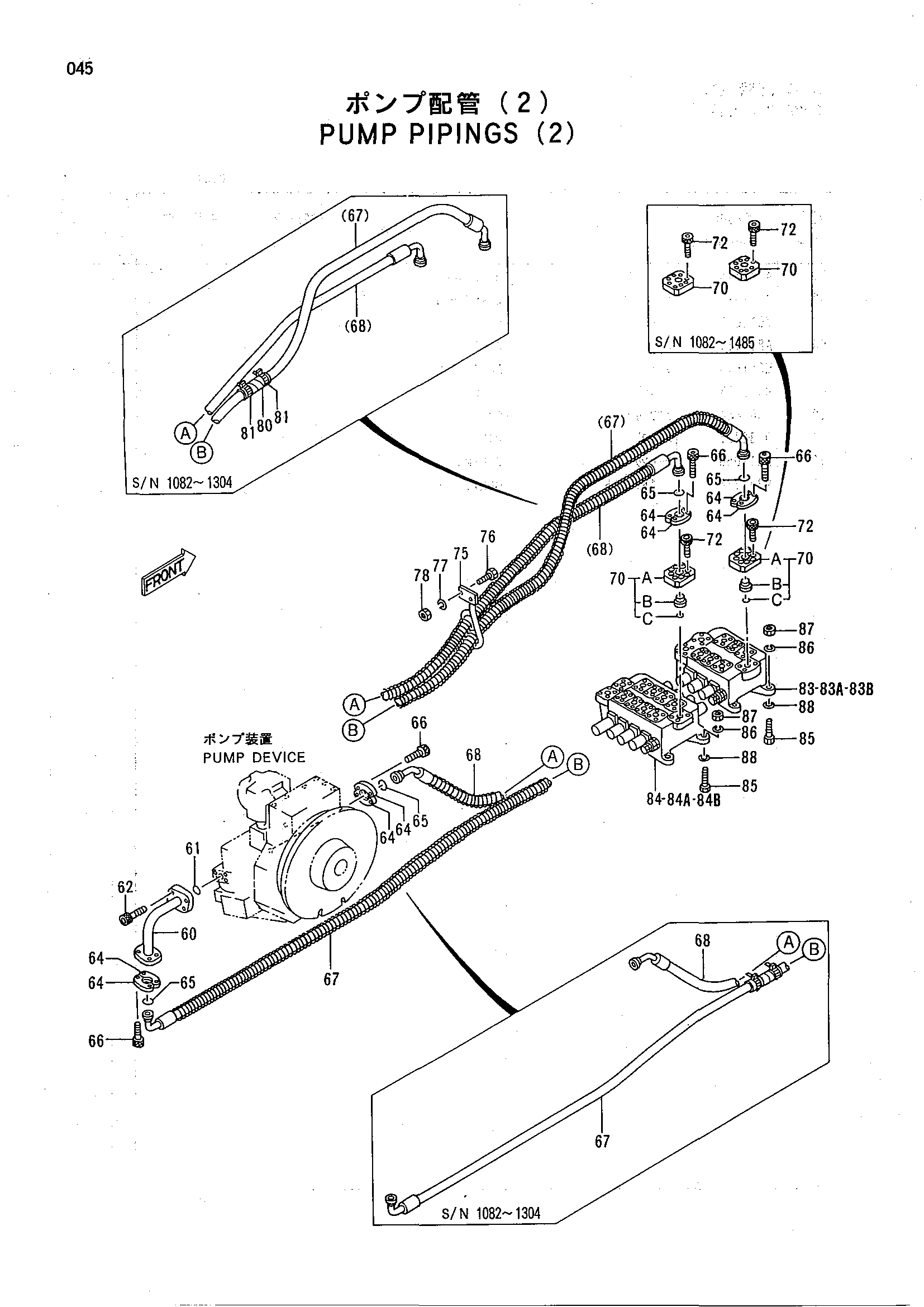

Заводская схема «Насос трубопроводы (2)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 60 | 9732726 | Трубка | 1 |
| 61 | 966993 | Уплотнительное кольцо | 1 |
| 62 | M341236 | Болт с внутренним шестигранником | 4 |
| 64 | 4085560 | Разъёмный фланец | 8 |
| 65 | 966993 | Уплотнительное кольцо | 4 |
| 66 | M341240 | Болт с внутренним шестигранником | 16 |
| 67 | 4284386 | Шланг | 1 |
| 68 | 4284387 | Шланг | 1 |
| 70 | 4300472 | Фильтр | 2 |
| 70C | A811040 | Уплотнительное кольцо | 1 |
| 72 | M341236 | Болт с внутренним шестигранником | 8 |
| 75 | 8045128 | Опора | 1 |
| 76 | J901230 | Болт | 2 |
| 77 | A590912 | Пружинная шайба | 2 |
| 78 | J950012 | Гайка | 2 |
| 83 | 4298408 | Гидрораспределитель | 1 |
| 83A | 4165377 | Адаптер | 1 |
| 83B | 4301467 | Уплотнение | 1 |
| 84 | 4298409 | Гидрораспределитель | 1 |
| 84A | 4165377 | Адаптер | 1 |
| 84B | 4301467 | Уплотнение | 1 |
| 85 | J901255 | Болт | 6 |
| 86 | A590912 | Пружинная шайба | 6 |
| 87 | J950012 | Гайка | 6 |
| 88 | A590112 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
