Трукк рама — HITACHI HE6010B

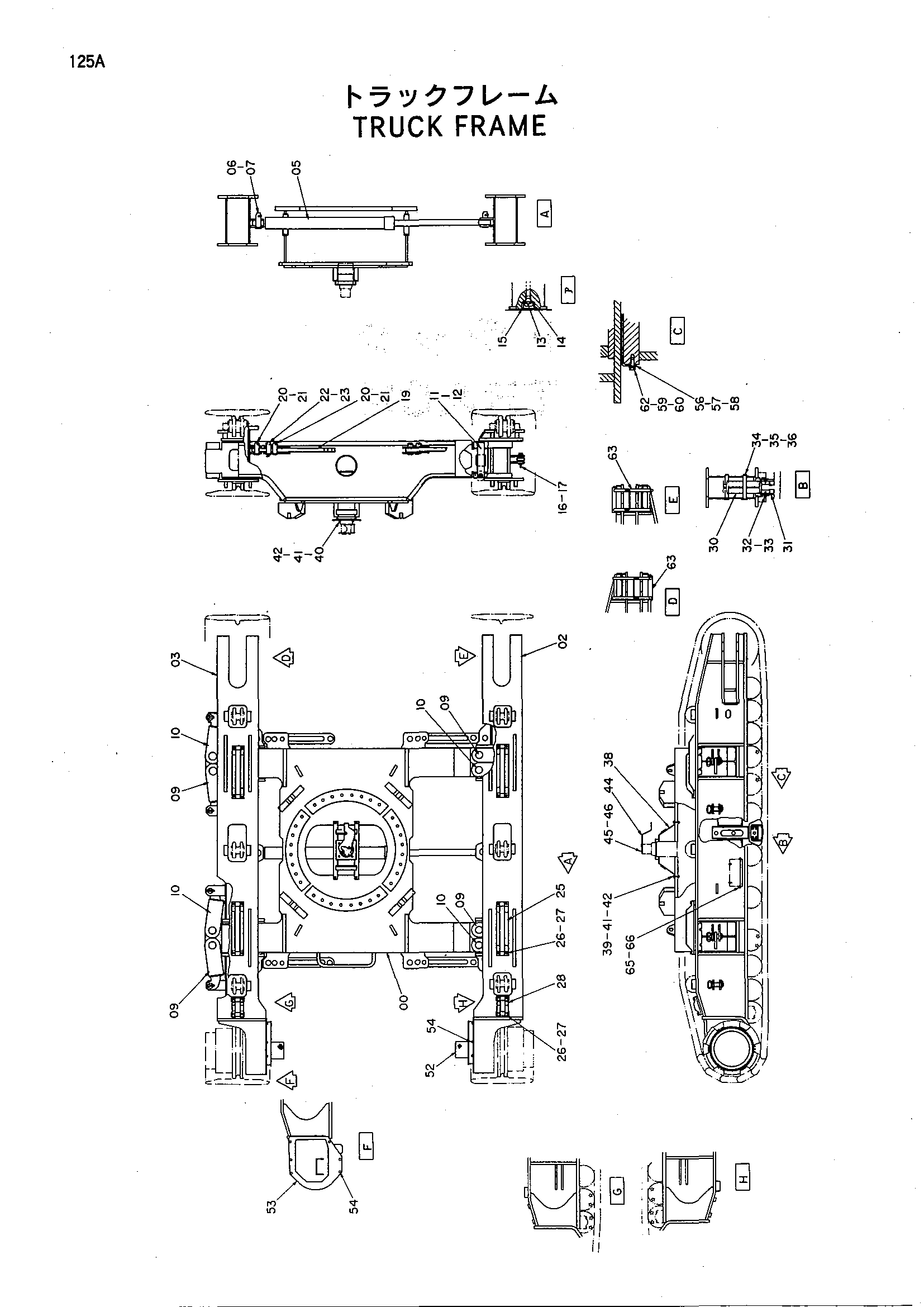

Заводская схема «Трукк рама» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5003947	Рама трукк	1
02	5003836	Рама боковой(правый)	1
03	5003837	Рама боковой(левый)	1
05	4308738	Гидроцилиндр	1
06	4043751	Палец	2
07	4043750	Стопорный палец	2
09	7026824	Балка	4
10	7026825	Балка	4
11	4279251	Палец	8
12	4197710	Установочный винт	8
13	J75481	Пресс-маслёнка	8
14	4130686	Втулка	8
15	4105912	Колпачок	8
16	9739693	Палец	8
17	947447	Палец кольцо	8
19	4280167	Тяга	4
20	4161031	Палец	8
21	3002554	Стопорный палец	8
22	9720533	Палец	4
23	947447	Палец кольцо	4
25	4280166	Направляющая башмак	8
26	J931645	Болт	24
27	A590916	Пружинная шайба	24
28	4309129	Прокедуре	4
30	8052035	Блок	2
30	8065243	Блок	2
31	9737724	Кронштейн	4
32	J901655	Болт	20
33	A590916	Пружинная шайба	20
34	4281423	Палец	2
35	A768063	Шплинт	2
36	A590142	Плоская шайба	2
38	7027321	Кронштейн	1
39	J901270	Болт	4
40	J901245	Болт	4
41	A590912	Пружинная шайба	8
42	J950012	Гайка	8
44	3065448	Ограничитель	1
45	J901225	Болт	3
46	A590912	Пружинная шайба	3
52	7014842	Крышка	1
53	7014841	Крышка	1
54	M341225	Болт с внутренним шестигранником	12
56	4285972	Регулировочная шайба	4
57	4285973	Регулировочная шайба	4
58	4285974	Регулировочная шайба	4
59	J901230	Болт	8
60	A590912	Пружинная шайба	8
62	4313004	Пластина	8
63	8053447	Ступень	2
65	4302670	Штанга	2
66	4022697	Стопорный палец	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
