Смазка трубопроводы (портал) — HITACHI HE6010B

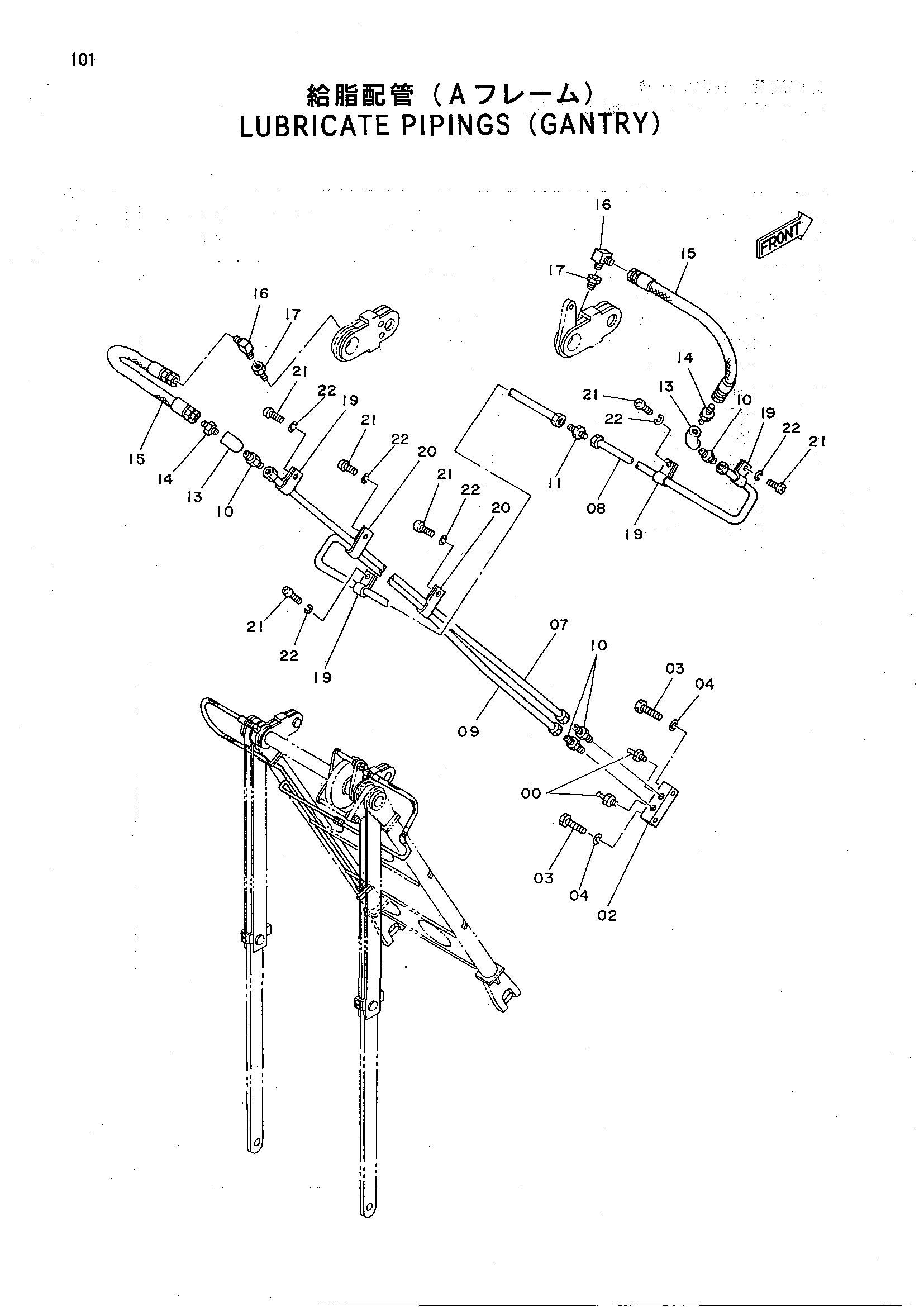

Заводская схема «Смазка трубопроводы (портал)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J75482 | Пресс-маслёнка | 2 |
| 02 | 4034462 | Угловой штуцер | 1 |
| 03 | M200845 | Болт | 2 |
| 04 | A590908 | Пружинная шайба | 2 |
| 07 | 4153494 | Трубка | 1 |
| 08 | 4157038 | Трубка | 1 |
| 09 | 4157039 | Трубка | 1 |
| 10 | 4130169 | Штуцер трубки | 4 |
| 11 | 4130192 | Штуцер трубки | 1 |
| 13 | 94-0600 | Угловой штуцер | 2 |
| 14 | 94-1301 | Адаптер | 2 |
| 15 | 4098901 | Нейлоновый шланг | 2 |
| 16 | 94-1401 | Угловой штуцер | 2 |
| 17 | 94-1601 | Переходник | 2 |
| 19 | 4000854 | Зажим трубка | 4 |
| 20 | 4000862 | Зажим трубка | 2 |
| 21 | M430610 | Винт | 6 |
| 22 | A590906 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
