Ковш трубопроводы (базовый машина) NO.4 — HITACHI HE6010B

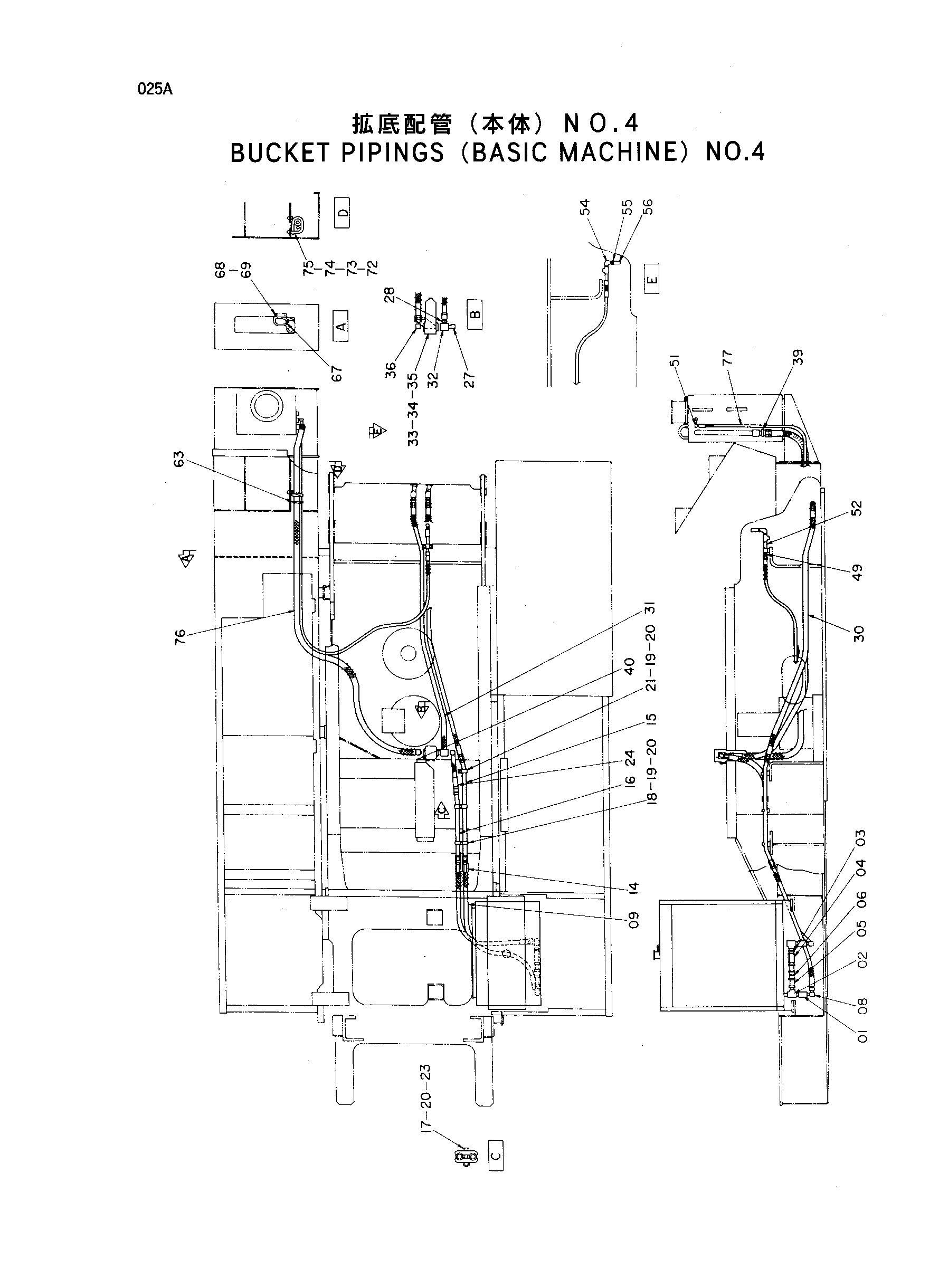

Заводская схема «Ковш трубопроводы (базовый машина) NO.4» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4291292 | Адаптер | 2 |
| 02 | 94-0663 | Тройник | 2 |
| 03 | 94-1704 | Адаптер | 1 |
| 04 | 9034571 | Обратный клапан | 1 |
| 05 | 9722699 | Трубка | 2 |
| 06 | 4073889 | Муфта | 1 |
| 08 | 94-1404 | Угловой штуцер | 2 |
| 09 | 4285741 | Шланг | 1 |
| 14 | 4285740 | Шланг | 1 |
| 15 | 9730457 | Трубка | 1 |
| 16 | 9730458 | Трубка | 1 |
| 17 | J901260 | Болт | 1 |
| 18 | 4053596 | Хомут трубки | 3 |
| 19 | J901255 | Болт | 2 |
| 20 | A590912 | Пружинная шайба | 3 |
| 21 | 4053595 | Хомут трубки | 1 |
| 23 | J950010 | Гайка | 1 |
| 24 | 4102886 | Шланг | 1 |
| 27 | 94-1404 | Угловой штуцер | 1 |
| 28 | 94-1304 | Адаптер | 3 |
| 30 | 4319389 | Шланг | 1 |
| 31 | 4319390 | Шланг | 1 |
| 32 | 4224812 | Тройник | 1 |
| 33 | 4186124 | Фильтр | 1 |
| 34 | J901020 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | 94-1405 | Угловой штуцер | 1 |
| 39 | 94-1305 | Адаптер | 1 |
| 40 | 4258924 | Пластина | 1 |
| 49 | 94-1302 | Адаптер | 1 |
| 51 | 94-1402 | Угловой штуцер | 1 |
| 52 | 9730325 | Трубка | 1 |
| 54 | 94-0632 | Угловой штуцер | 1 |
| 55 | 94-1902 | Адаптер | 1 |
| 56 | 4022908 | Самоуплотняющееся соединение | 1 |
| 63 | 4055312 | Ленточный зажим | 10 |
| 67 | 8029454 | Опора | 1 |
| 68 | J901020 | Болт | 2 |
| 69 | A590910 | Пружинная шайба | 2 |
| 72 | 8030483 | Опора | 1 |
| 73 | J901025 | Болт | 2 |
| 74 | A590910 | Пружинная шайба | 2 |
| 75 | J950010 | Гайка | 2 |
| 76 | 4295506 | Шланг | 1 |
| 77 | 4295508 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
