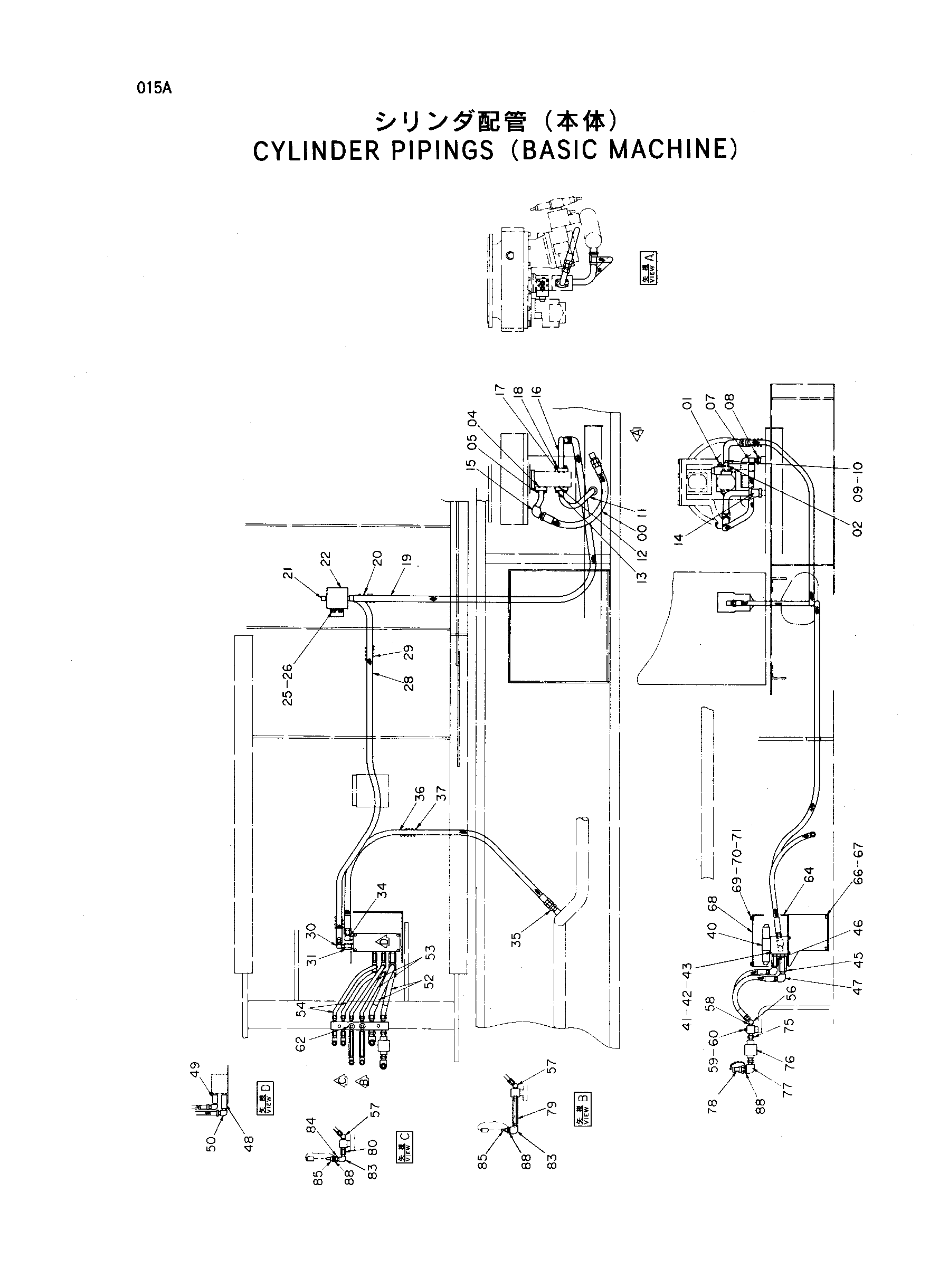

Гидроцилиндр трубопроводы (базовый машина) — HITACHI HE6010B
Заводская схема «Гидроцилиндр трубопроводы (базовый машина)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154682 | Шланг | 1 |
| 01 | 4042032 | Адаптер | 1 |
| 02 | 4042030 | Адаптер | 1 |
| 04 | A811030 | Уплотнительное кольцо | 1 |
| 05 | M341036 | Болт с внутренним шестигранником | 4 |
| 07 | 94-1404 | Угловой штуцер | 1 |
| 08 | 94-1604 | Переходник | 1 |
| 09 | 4156973 | Адаптер | 1 |
| 10 | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 8032407 | Трубка | 1 |
| 12 | A811030 | Уплотнительное кольцо | 1 |
| 13 | M341036 | Болт с внутренним шестигранником | 4 |
| 14 | 4073889 | Муфта | 1 |
| 15 | 9736640 | Трубка | 1 |
| 16 | 9722696 | Трубка | 1 |
| 17 | A811030 | Уплотнительное кольцо | 1 |
| 18 | M341036 | Болт с внутренним шестигранником | 4 |
| 19 | 4142705 | Шланг | 1 |
| 20 | 4055216 | Защитный кожух | 1 |
| 21 | 94-1403 | Угловой штуцер | 2 |
| 22 | 4186122 | Фильтр | 1 |
| 25 | J901020 | Болт | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 28 | 4158004 | Шланг | 1 |
| 29 | 4074823 | Защита шланга | 1 |
| 30 | 94-1403 | Угловой штуцер | 1 |
| 31 | 4038214 | Адаптер | 1 |
| 34 | 94-1404 | Угловой штуцер | 1 |
| 35 | 94-1304 | Адаптер | 1 |
| 36 | 4157689 | Шланг | 1 |
| 37 | 4054448 | Защитный кожух | 1 |
| 40 | 4318745 | Электромагнитный клапан | 1 |
| 41 | J900801 | Болт | 4 |
| 42 | M500807 | Гайка | 4 |
| 43 | A590908 | Пружинная шайба | 4 |
| 45 | 4172051 | Адаптер | 1 |
| 46 | 4172052 | Адаптер | 1 |
| 47 | 94-0632 | Угловой штуцер | 2 |
| 48 | 4172053 | Адаптер | 2 |
| 49 | 4022926 | Адаптер | 2 |
| 50 | 94-0631 | Угловой штуцер | 4 |
| 52 | 4073150 | Шланг | 2 |
| 53 | 4138887 | Шланг | 2 |
| 54 | 4159702 | Шланг | 2 |
| 56 | 94-1503 | Угловой штуцер | 2 |
| 57 | 94-1502 | Угловой штуцер | 4 |
| 58 | 3031884 | Блок | 1 |
| 59 | J901265 | Болт | 2 |
| 60 | A590912 | Пружинная шайба | 2 |
| 62 | 94-2023 | Пробка | 2 |
| 64 | 7019776 | Короб | 1 |
| 66 | J901225 | Болт | 4 |
| 67 | A590912 | Пружинная шайба | 4 |
| 68 | 4172055 | Крышка | 1 |
| 69 | J900814 | Болт | 4 |
| 70 | A590908 | Пружинная шайба | 4 |
| 71 | A590108 | Плоская шайба | 4 |
| 75 | 94-1704 | Адаптер | 3 |
| 76 | 4062423 | Клапан | 1 |
| 77 | 94-0633 | Угловой штуцер | 2 |
| 78 | 4041578 | Самоуплотняющееся соединение | 2 |
| 79 | 4185174 | Адаптер | 2 |
| 80 | 4011855 | Втулка | 2 |
| 83 | 94-1631 | 4 | |
| 84 | 94-1702 | Адаптер | 2 |
| 85 | 4022908 | Самоуплотняющееся соединение | 4 |
| 88 | 4044883 | Хомут | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
