Удерживающий канат — HITACHI HE6010B

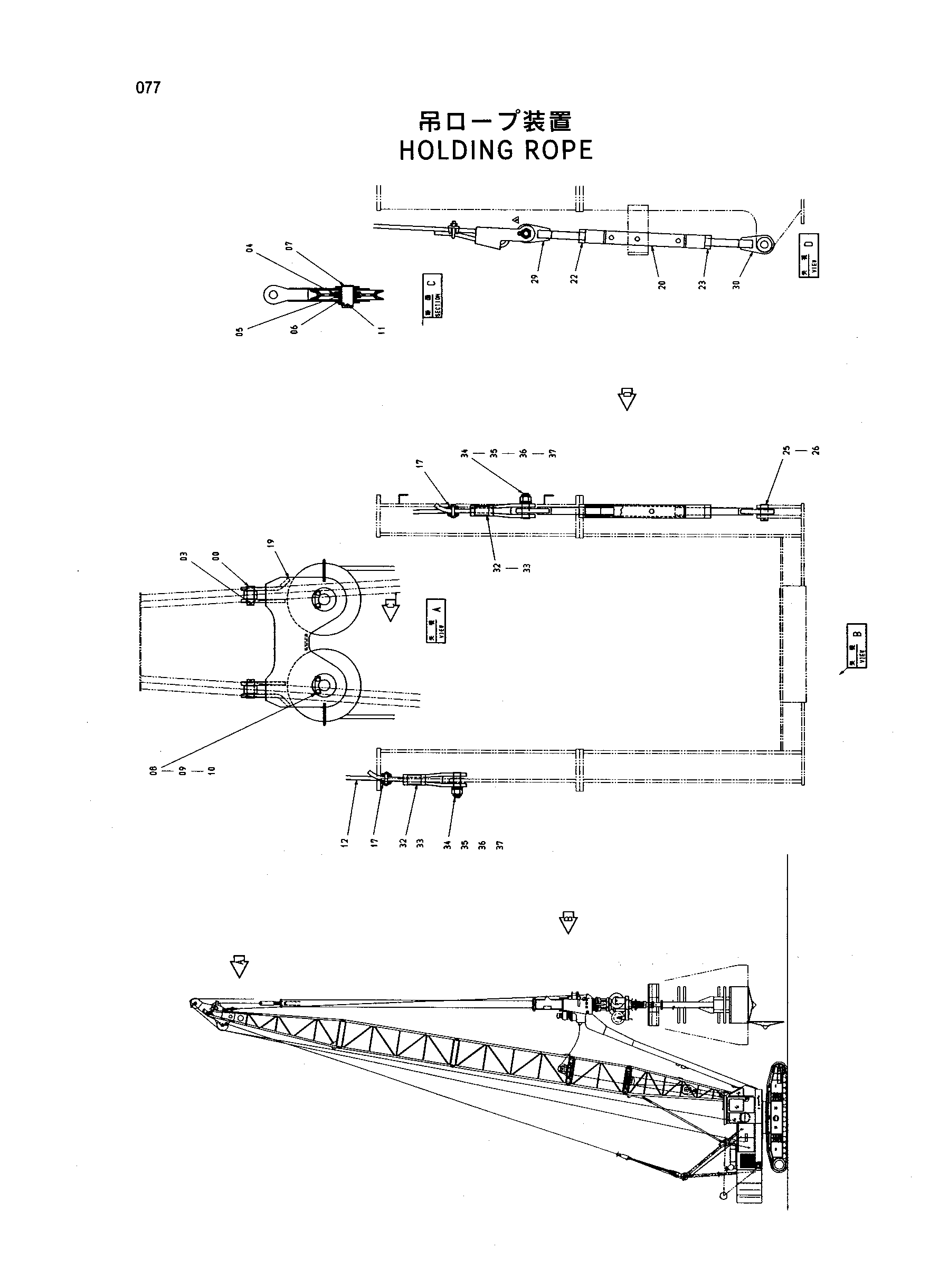

Заводская схема «Удерживающий канат» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4320454 | Палец | 2 |
| 03 | A761080 | Шплинт | 2 |
| 04 | 3065612 | Канатный блок | 2 |
| 05 | 4313121 | Роликовый подшипник | 2 |
| 06 | 4320455 | Проставка | 4 |
| 07 | 4320456 | Палец | 2 |
| 08 | X4247 | Стопорная пластина | 2 |
| 09 | J901630 | Болт | 4 |
| 10 | A590916 | Пружинная шайба | 4 |
| 11 | J75481 | Пресс-маслёнка | 2 |
| 12 | 4320457 | Канат провод | 1 |
| 17 | 94-2909 | Зажим провод | 2 |
| 19 | 7030591 | Подвес | 1 |
| 20 | 8061142 | Турнбуккле | 1 |
| 22 | 4318578 | Гайка | 1 |
| 23 | 4318579 | Гайка (левый) | 1 |
| 25 | 4320458 | Палец | 1 |
| 26 | A761080 | Шплинт | 1 |
| 29 | 9740325 | Концевой проушина | 1 |
| 30 | 9740970 | Концевой проушина | 1 |
| 32 | 2011693 | Разъём канат | 2 |
| 33 | 4097430 | Ведге | 2 |
| 34 | 4360686 | Палец | 2 |
| 35 | A590142 | Плоская шайба | 2 |
| 36 | 4137249 | Корончатая гайка | 2 |
| 37 | A768080 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
