Рама ретрактинг устройство — HITACHI HE6010B

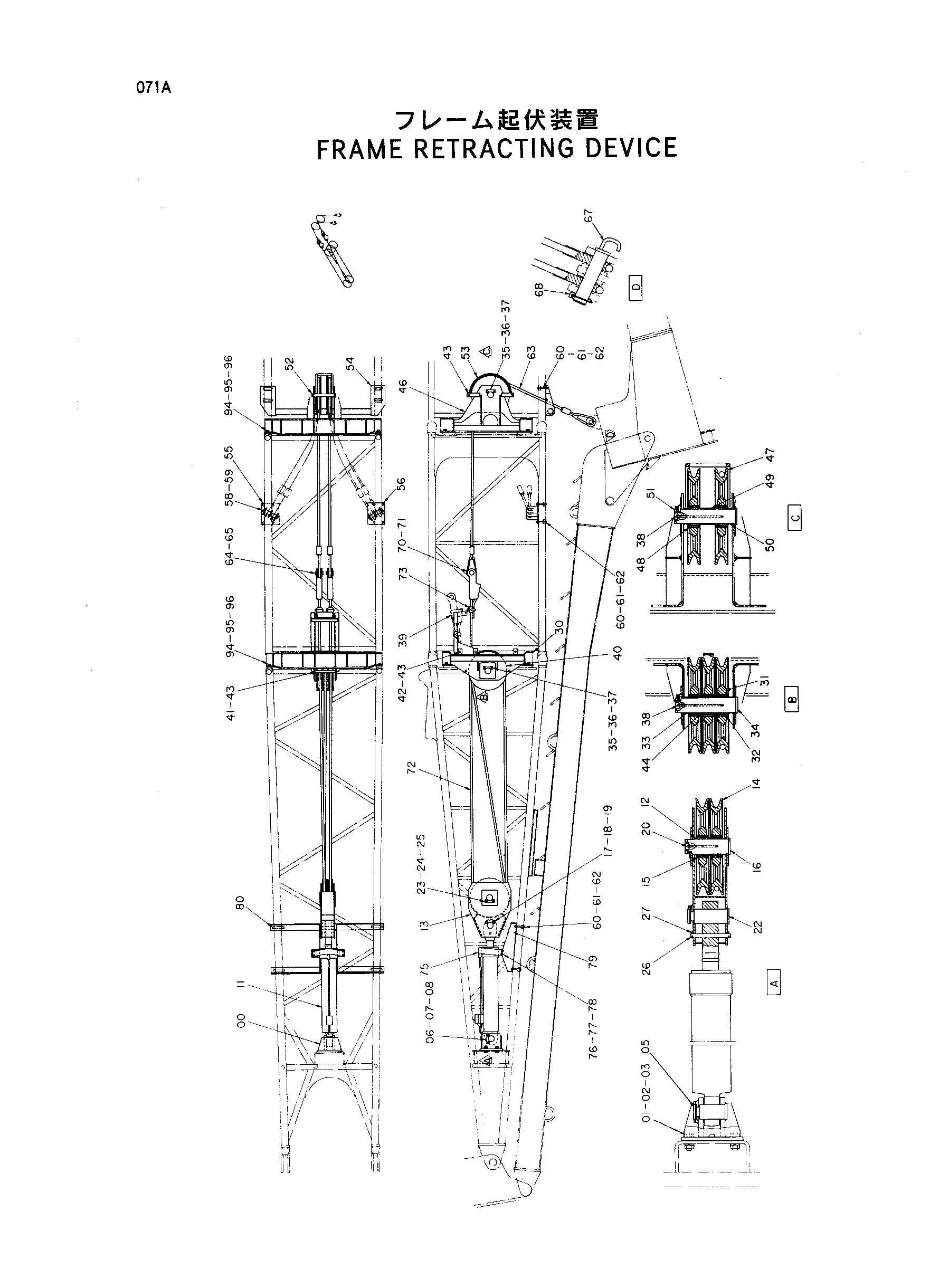

Заводская схема «Рама ретрактинг устройство» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8056954 | Кронштейн | 1 |
| 01 | J912770 | Болт | 4 |
| 02 | A590927 | Пружинная шайба | 4 |
| 03 | J951027 | Гайка | 4 |
| 05 | 4318721 | Палец | 1 |
| 06 | X4247 | Стопорная пластина | 1 |
| 07 | J901632 | Болт | 2 |
| 08 | A590916 | Пружинная шайба | 2 |
| 11 | 4317961 | Гидроцилиндр | 1 |
| 12 | 4318671 | Проставка | 3 |
| 13 | 7027399 | Бридле | 1 |
| 14 | 3065612 | Канатный блок | 2 |
| 15 | 4313121 | Роликовый подшипник | 2 |
| 16 | 4318723 | Мост | 1 |
| 17 | X4247 | Стопорная пластина | 1 |
| 18 | J901632 | Болт | 2 |
| 19 | A590916 | Пружинная шайба | 2 |
| 20 | J75481 | Пресс-маслёнка | 1 |
| 22 | 4318720 | Палец | 1 |
| 23 | X4247 | Стопорная пластина | 1 |
| 24 | J901632 | Болт | 2 |
| 25 | A590916 | Пружинная шайба | 2 |
| 26 | 4318725 | Палец | 1 |
| 27 | A765050 | Шплинт | 2 |
| 30 | 6013541 | Кронштейн | 1 |
| 31 | 3065612 | Канатный блок | 3 |
| 32 | 4313121 | Роликовый подшипник | 3 |
| 33 | 4318672 | Проставка | 2 |
| 34 | 4318724 | Палец | 1 |
| 35 | X4247 | Стопорная пластина | 2 |
| 36 | J901632 | Болт | 4 |
| 37 | A590916 | Пружинная шайба | 4 |
| 38 | J75481 | Пресс-маслёнка | 2 |
| 39 | 7027452 | Опора | 1 |
| 40 | 8056956 | Направляющая каната | 1 |
| 41 | 4318726 | Палец | 2 |
| 42 | 4318659 | Палец | 2 |
| 43 | 4077248 | Стопорный палец | 12 |
| 44 | 4318671 | Проставка | 2 |
| 46 | 6013540 | Кронштейн | 1 |
| 47 | 3065612 | Канатный блок | 2 |
| 48 | 4313121 | Роликовый подшипник | 2 |
| 49 | 4318673 | Проставка | 1 |
| 50 | 4318672 | Проставка | 2 |
| 51 | 4318722 | Палец | 1 |
| 52 | 4318727 | Палец | 2 |
| 53 | 8056957 | Направляющая каната | 1 |
| 54 | 8056958 | Направляющая | 1 |
| 55 | 9741307 | Опора | 1 |
| 56 | 9741308 | Опора | 1 |
| 58 | 4252693 | Палец | 2 |
| 59 | 414322 | Стопорный палец | 4 |
| 60 | 9741040 | U-образный болт | 12 |
| 61 | A590912 | Пружинная шайба | 24 |
| 62 | J950012 | Гайка | 24 |
| 63 | 8056955 | Канат подвесной | 2 |
| 64 | 4320480 | Палец | 2 |
| 65 | 3002554 | Стопорный палец | 2 |
| 67 | 9741110 | Палец | 1 |
| 68 | 947447 | Палец кольцо | 1 |
| 70 | 34216 | Разъём канат | 2 |
| 71 | 4072644 | Ведге | 2 |
| 72 | 4318911 | Канат провод | 1 |
| 73 | 94-2909 | Зажим провод | 2 |
| 75 | 4224399 | Направляющая | 1 |
| 76 | J901035 | Болт | 4 |
| 77 | J950010 | Гайка | 4 |
| 78 | A590910 | Пружинная шайба | 4 |
| 79 | 7027438 | Опора | 1 |
| 80 | 4318316 | Сиденье | 4 |
| 94 | J912040 | Болт | 8 |
| 95 | A590120 | Плоская шайба | 8 |
| 96 | A590920 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
