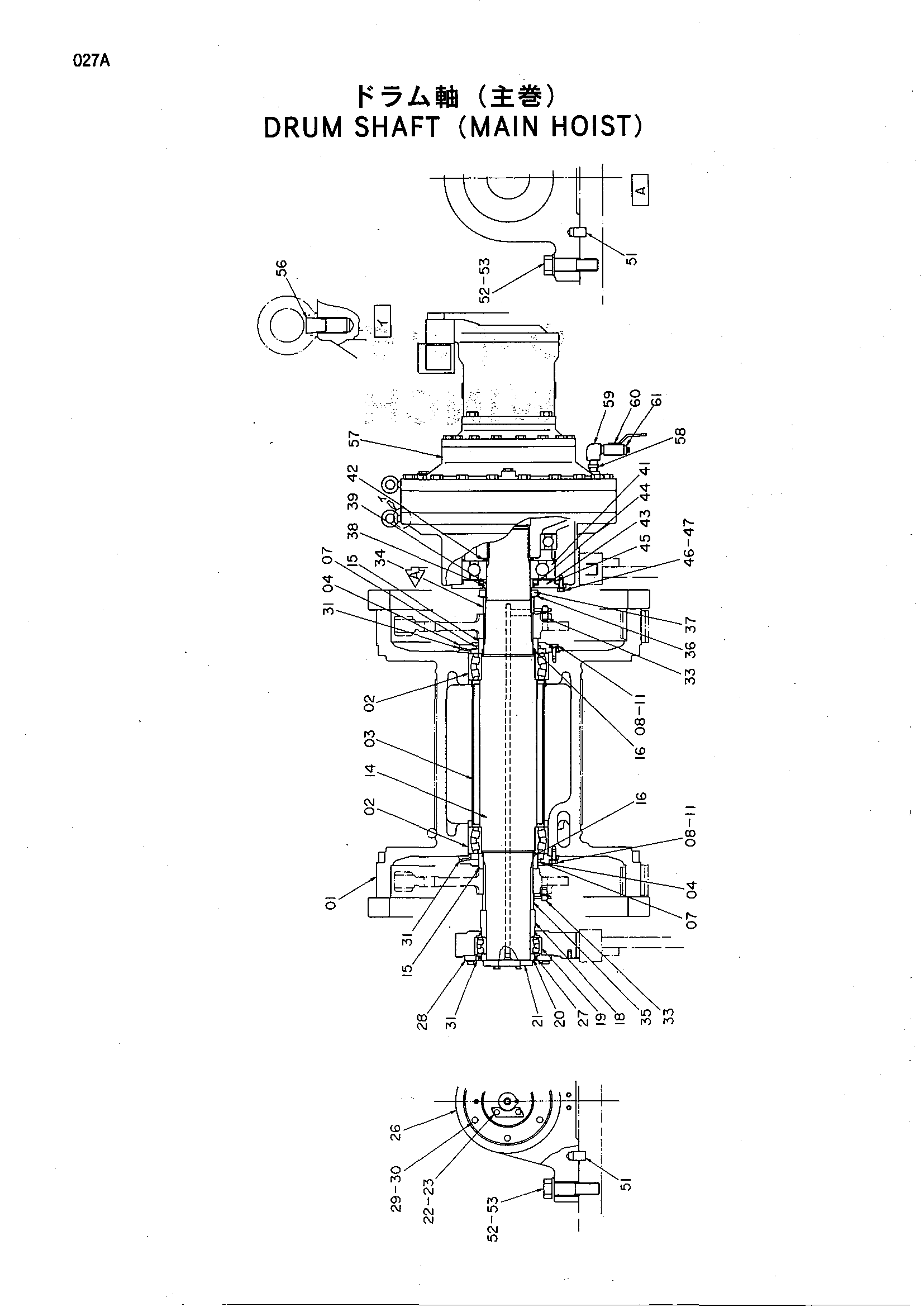

Барабан вал (основной подъёмный механизм) — HITACHI HE6010B

Заводская схема «Барабан вал (основной подъёмный механизм)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1019281	Барабан	1
02	4317606	Подшипник. спх.рол.	2
03	9740961	Проставка	1
04	3065512	Фиксатор подшипник	2
07	4023745	Масляное уплотнение	2
08	A590912	Пружинная шайба	16
11	J901230	Болт	16
14	1019248	Вал барабан	1
15	4307622	Проставка	2
16	A810150	Уплотнительное кольцо	2
18	4222826	Проставка	1
19	969436	Подшипник. спх.рол.	1
20	4222827	Проставка	1
21	4182295	Фиксатор	1
22	4182294	Стопорная шайба	2
23	J901235	Болт	4
26	3035423	Педестал	1
27	4062404	Масляное уплотнение	2
28	4182296	Фиксатор подшипник	1
29	J901235	Болт	6
30	A590912	Пружинная шайба	6
31	94-2010	Пробка	3
33	4092688	Стопорный палец	2
34	8041826	Проставка	1
35	8041827	Проставка	1
36	4141471	Шайба подшипник.	1
37	4141472	Гайка подшипник.	1
38	4222829	Проставка	1
39	A810130	Уплотнительное кольцо	1
41	4022441	Шариковый подшипник	1
42	4511549	Стопорное кольцо	1
43	4222825	Фиксатор подшипник	1
44	4116186	Масляное уплотнение	1
45	A810270	Уплотнительное кольцо	1
46	J901232	Болт	8
47	A590912	Пружинная шайба	8
51	4122547	Установочный штифт	4
52	4054003	Шайба	4
53	J833608	Болт	4
56	428028	Пробка	1
57	4281563	Гидромотор плунжер	1
58	94-1704	Адаптер	1
59	94-0633	Угловой штуцер	1
60	94-4029	Кран	1
61	94-2025	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
