Передний рама — HITACHI HE6010B

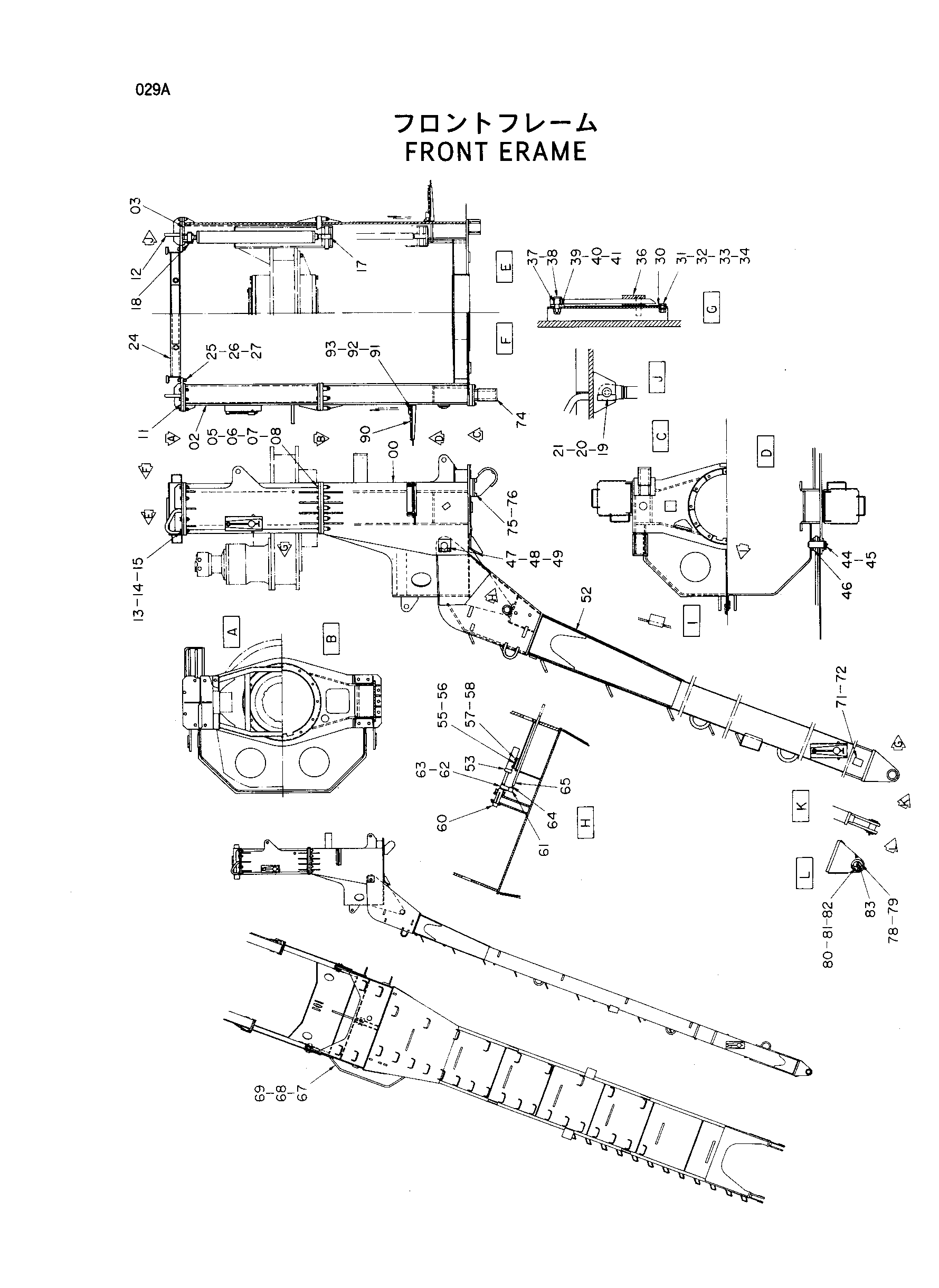

Заводская схема «Передний рама» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003983 | Рама | 1 |
| 02 | 6013565 | Направляющая | 1 |
| 03 | 6013566 | Направляющая | 1 |
| 05 | J932004 | Болт | 18 |
| 06 | 4018545 | Шайба | 18 |
| 07 | 4141046 | Проставка | 18 |
| 08 | J951020 | Гайка | 18 |
| 11 | 7027464 | Правый кронштейн | 1 |
| 12 | 7027465 | Левый кронштейн | 1 |
| 13 | J912075 | Болт | 12 |
| 14 | A590920 | Пружинная шайба | 12 |
| 15 | J951020 | Гайка | 12 |
| 17 | 4318609 | Гидроцилиндр | 2 |
| 18 | 4318942 | Палец | 2 |
| 19 | X4246 | Стопорная пластина | 2 |
| 20 | J901225 | Болт | 4 |
| 21 | A590912 | Пружинная шайба | 4 |
| 24 | 7027451 | Кронштейн | 1 |
| 25 | J912065 | Болт | 10 |
| 26 | A590920 | Пружинная шайба | 10 |
| 27 | J951020 | Гайка | 10 |
| 30 | 2001854 | Информационная табличка | 2 |
| 31 | J901020 | Болт | 4 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | A590110 | Плоская шайба | 4 |
| 34 | J950010 | Гайка | 4 |
| 36 | 9702079 | Поинтер | 2 |
| 37 | 946309 | Игольчатый подшипник | 2 |
| 38 | 4022475 | Палец | 2 |
| 39 | 4022476 | Проставка | 2 |
| 40 | M631215 | Корончатая гайка | 2 |
| 41 | A763025 | Шплинт | 2 |
| 44 | 4223794 | Палец | 2 |
| 45 | J75482 | Пресс-маслёнка | 2 |
| 46 | 4027682 | Проставка | 6 |
| 47 | X4247 | Стопорная пластина | 2 |
| 48 | J901640 | Болт | 4 |
| 49 | A590916 | Пружинная шайба | 4 |
| 52 | 5003982 | Рама передний | 1 |
| 53 | 4281289 | Гидроцилиндр | 1 |
| 55 | 4027704 | Регулировочная шайба | 3 |
| 56 | 4027705 | Регулировочная шайба | 2 |
| 57 | J901225 | Болт | 4 |
| 58 | A590912 | Пружинная шайба | 4 |
| 60 | 8004062 | Палец | 1 |
| 61 | 9721305 | Вилка | 1 |
| 62 | 4027702 | Палец | 2 |
| 63 | A764025 | Шплинт | 2 |
| 64 | J951016 | Гайка | 1 |
| 65 | 4318729 | Шток винт | 1 |
| 67 | 8057240 | Защитный кожух | 1 |
| 68 | J931630 | Болт | 4 |
| 69 | A590916 | Пружинная шайба | 4 |
| 71 | 4000976 | Информационная табличка | 1 |
| 72 | M492564 | Приводной винт | 4 |
| 74 | 8057238 | Защитный кожух | 2 |
| 75 | J912050 | Болт | 8 |
| 76 | A590920 | Пружинная шайба | 8 |
| 78 | 4027682 | Проставка | 2 |
| 79 | 3065747 | Мост | 2 |
| 80 | X4246 | Стопорная пластина | 2 |
| 81 | J901225 | Болт | 4 |
| 82 | A590912 | Пружинная шайба | 4 |
| 83 | J75481 | Пресс-маслёнка | 2 |
| 90 | 8039512 | Ступень | 1 |
| 90-9 | 9075159 | Ступень | 1 |
| 91 | A741232 | Палец | 2 |
| 92 | A590112 | Плоская шайба | 2 |
| 93 | A764020 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
