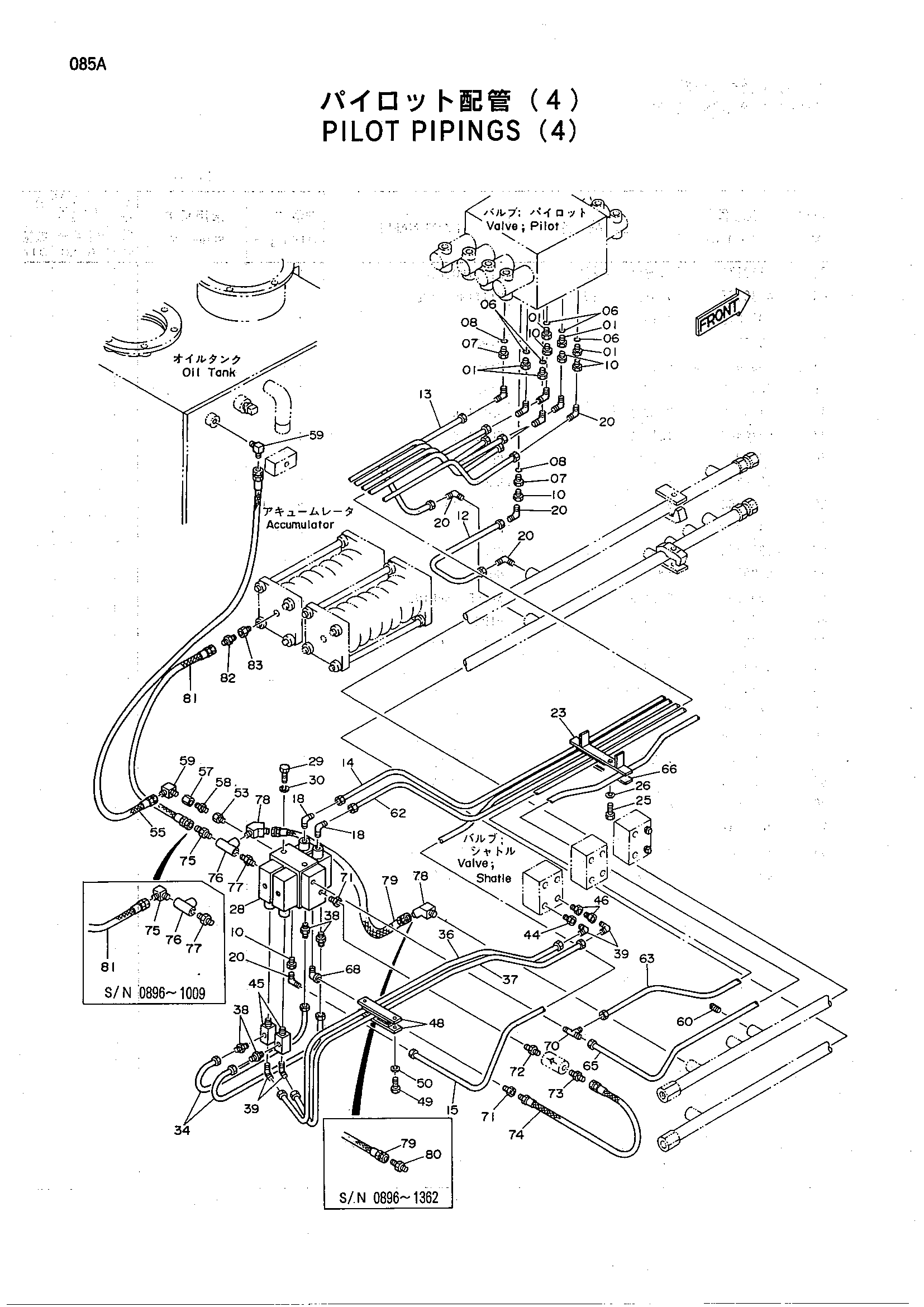

Пилотный трубопроводы (4) — HITACHI HE6010B

Заводская схема «Пилотный трубопроводы (4)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4040181	Втулка	5
06	U10778U	Уплотнительное кольцо	5
07	4156944	Переходник	2
08	R26906R	Уплотнительное кольцо	2
10	4156947	Адаптер	5
12	4156954	Трубка	1
13	4156955	Трубка	1
14	3029118	Трубка	1
15	3029119	Трубка	1
18	4130176	Штуцер трубки	2
20	4130177	Штуцер трубки	10
23	9719963	Сиденье	1
25	J901085	Болт	2
26	A590910	Пружинная шайба	2
28	4155358	Пилотный клапан	1
29	J901020	Болт	2
30	A590910	Пружинная шайба	2
34	4156958	Трубка	2
36	3029122	Трубка	1
37	3029123	Трубка	1
38	4130170	Штуцер трубки	4
39	4130176	Штуцер трубки	4
44	4133999	Соединение	1
45	4156949	Тройник	2
46	4015427	Адаптер	2
48	4069831	Хомут	2
49	J901055	Болт	2
50	A590910	Пружинная шайба	2
53	4080071	Переходник	1
55	4176233	Шланг	1
57	94-0690	Переходник	1
58	94-1903	Адаптер	1
59	94-1405	Угловой штуцер	2
60	94-2023	Пробка	1
62	3029120	Трубка	1
63	3044732	Трубка	1
65	3044734	Трубка	1
66	9720811	Хомут	1
68	94-0631	Угловой штуцер	1
70	4130189	Штуцер трубки	1
71	94-1601	Переходник	2
72	94-1701	Адаптер	1
73	94-1301	Адаптер	1
74	4065387	Шланг	1
75	4115046	Адаптер	1
76	94-0661	Тройник	1
77	94-1702	Адаптер	1
78	94-1502	Угловой штуцер	2
79	4124815	Нейлоновый шланг	1
80	94-1302	Адаптер	1
81	4225401	Шланг	1
82	4126562	Адаптер	1
83	4011855	Втулка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
