Реел табел — HITACHI HE6010B

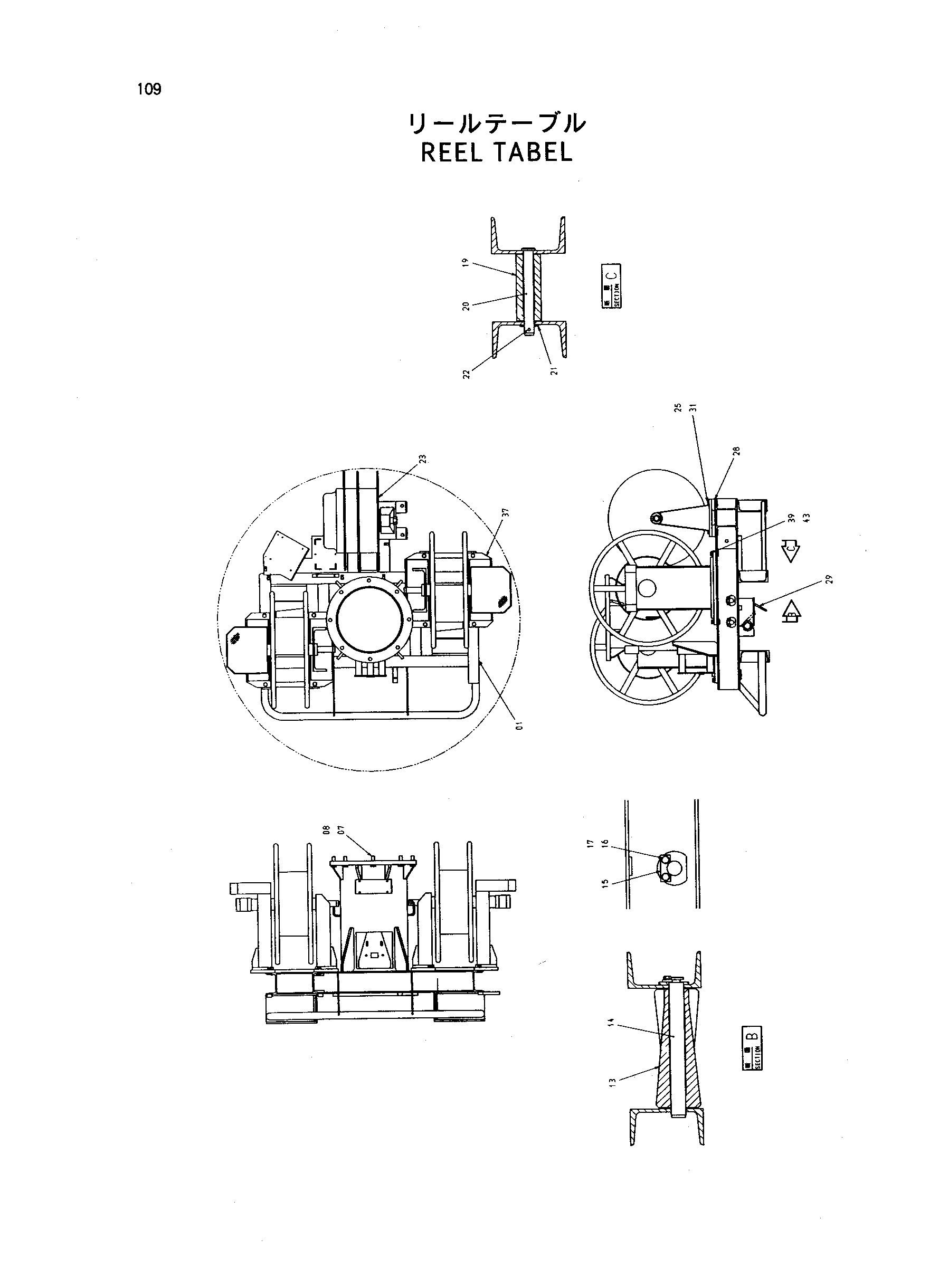

Заводская схема «Реел табел» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6013582 | Базовый | 1 |
| 07 | J932060 | Болт | 8 |
| 08 | A590920 | Пружинная шайба | 8 |
| 13 | 4177112 | Каток направляющая | 4 |
| 14 | 4185172 | Палец | 4 |
| 15 | X280071 | Стопорная пластина | 4 |
| 16 | J900816 | Болт | 8 |
| 17 | A590908 | Пружинная шайба | 8 |
| 19 | 4147928 | Каток направляющая | 2 |
| 20 | 4147930 | Палец | 2 |
| 21 | A590120 | Плоская шайба | 2 |
| 22 | A765040 | Шплинт | 2 |
| 23 | 4222702 | Реел трос | 1 |
| 25 | A590912 | Пружинная шайба | 6 |
| 28 | 4198873 | Крышка | 1 |
| 29 | 9123572 | Драг устройство | 1 |
| 31 | J901245 | Болт | 6 |
| 37 | 4222732 | Реел шланг | 2 |
| 39 | A590916 | Пружинная шайба | 8 |
| 43 | J901645 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
