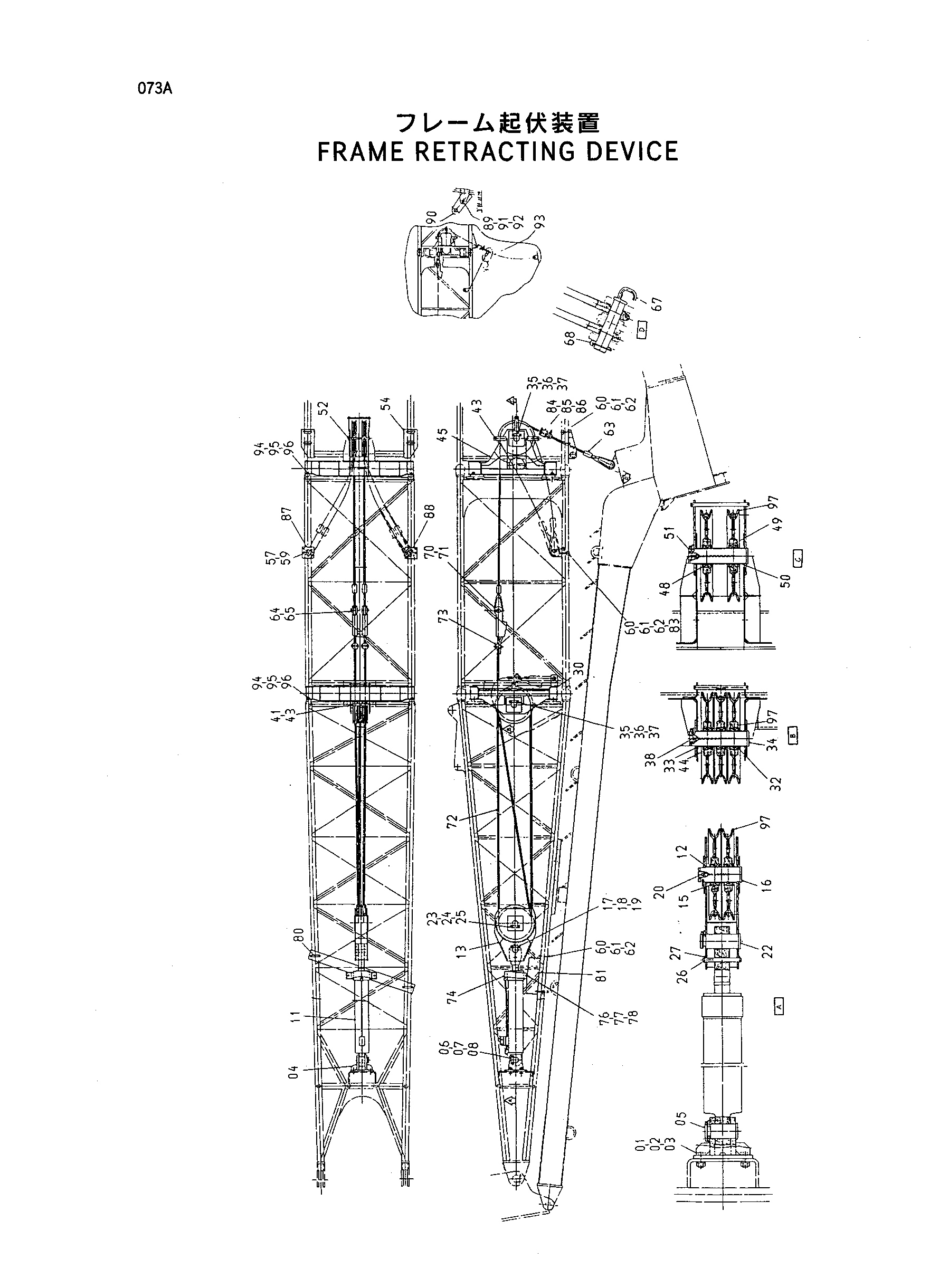

Рама ретрактинг устройство — HITACHI HE6010B

Заводская схема «Рама ретрактинг устройство» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J912770	Болт	4
02	A590927	Пружинная шайба	4
03	J951027	Гайка	4
04	8063869	Кронштейн	1
05	4318721	Палец	1
06	X4247	Стопорная пластина	1
07	J901632	Болт	2
08	A590916	Пружинная шайба	2
11	4317961	Гидроцилиндр	1
12	4318671	Проставка	3
13	7027399	Бридле	1
15	4313121	Роликовый подшипник	2
16	4318723	Мост	1
17	X4247	Стопорная пластина	1
18	J901632	Болт	2
19	A590916	Пружинная шайба	2
20	J75481	Пресс-маслёнка	1
22	4318720	Палец	1
23	X4247	Стопорная пластина	1
24	J901632	Болт	2
25	A590916	Пружинная шайба	2
26	4318725	Палец	1
27	A765050	Шплинт	2
30	6013541	Кронштейн	1
32	4313121	Роликовый подшипник	3
33	4318672	Проставка	2
34	4318724	Палец	1
35	X4247	Стопорная пластина	2
36	J901632	Болт	4
37	A590916	Пружинная шайба	4
38	J75481	Пресс-маслёнка	2
41	4318726	Палец	3
43	4077248	Стопорный палец	12
44	4318671	Проставка	2
45	6014783	Кронштейн	1
48	4313121	Роликовый подшипник	2
49	4318673	Проставка	1
50	4318672	Проставка	2
51	4318722	Палец	1
52	4318727	Палец	3
54	8056958	Направляющая	1
57	4356583	Палец	2
59	414322	Стопорный палец	4
60	9741040	U-образный болт	8
61	A590912	Пружинная шайба	16
62	J950012	Гайка	16
63	8061656	Канат подвесной	2
64	4320480	Палец	2
65	3002554	Стопорный палец	2
67	9741110	Палец	1
68	947447	Палец кольцо	1
70	34216	Разъём канат	2
71	35396	Ведге	2
72	4345116	Канат провод	1
73	94-2908	Зажим	2
74	4357450	Направляющая	1
76	J901035	Болт	2
77	J950010	Гайка	2
78	A590910	Пружинная шайба	2
80	4318316	Сиденье	2
81	7030650	Опора	1
83	4091248	Болт проушина	2
84	94-2908	Зажим	2
85	4344829	Амортизатор	2
86	4507512	Хомут шланга	4
87	9745205	Опора	1
88	9745206	Опора	1
89	4357550	Направляющая	2
90	9745330	Ограничитель	2
91	4357549	Палец	2
92	4022701	Стопорный палец	2
93	4357548	Канат нейлоновый	2
94	J912040	Болт	8
95	A590120	Плоская шайба	8
96	A590920	Пружинная шайба	8
97	3065612	Канатный блок	7
