Крюк 13T — HITACHI HE6010B

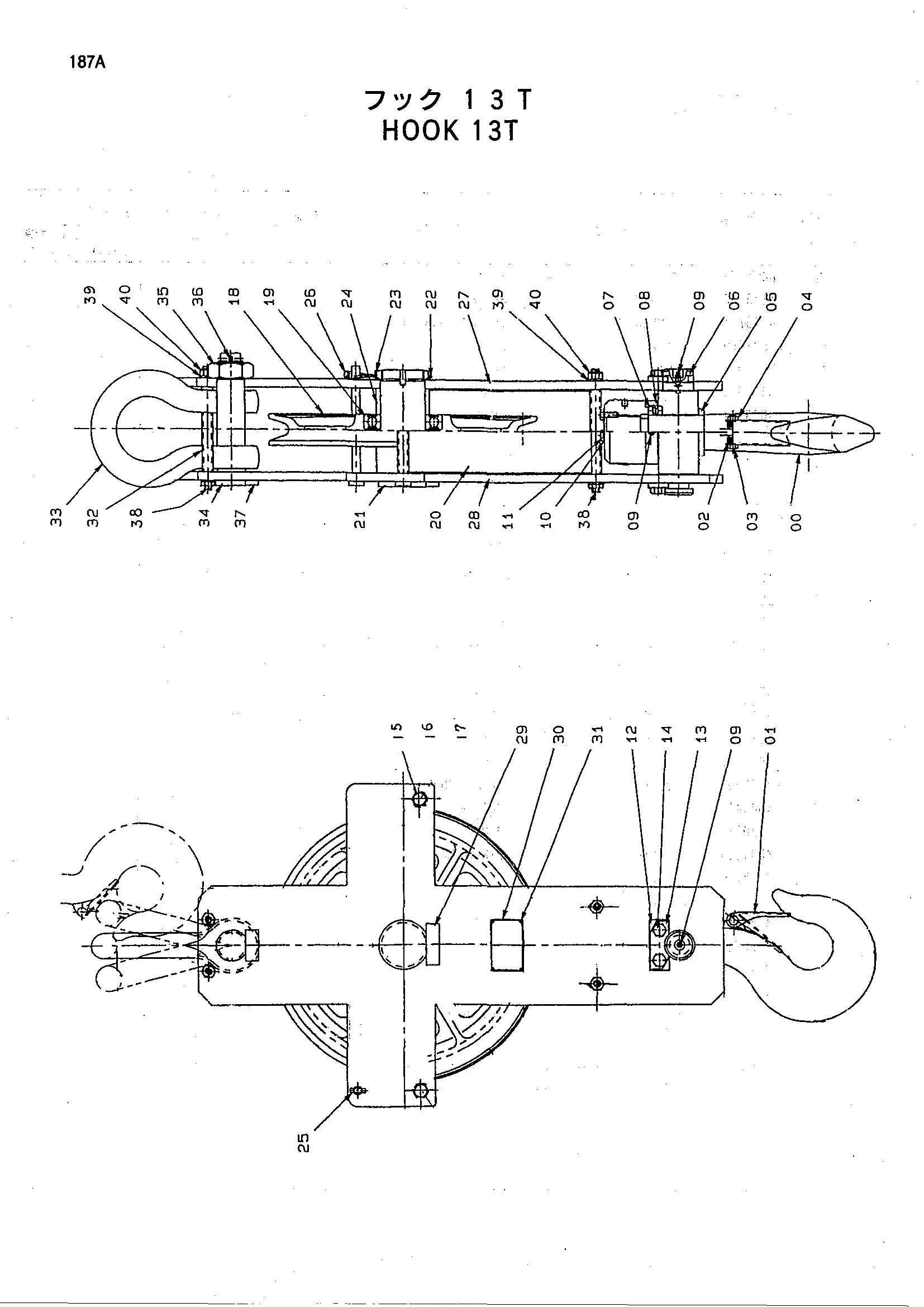

Заводская схема «Крюк 13T» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9058106 | Крюк | 1 |
| 01 | 4145740 | Кронштейн | 1 |
| 02 | 4145741 | Пружина тосхеон | 1 |
| 03 | J901060 | Болт | 1 |
| 04 | M660010 | U-образная гайка | 1 |
| 05 | 4161015 | Проставка | 1 |
| 06 | 3074205 | Труннион | 1 |
| 07 | 4160639 | Шариковый подшипник | 1 |
| 08 | 4161016 | Крышка подшипник | 1 |
| 09 | J75481 | Пресс-маслёнка | 3 |
| 10 | 4100134 | Стопорная шайба | 1 |
| 11 | 4100132 | Болт | 2 |
| 12 | 4161018 | Стопорная пластина | 2 |
| 13 | 4046948 | Стопорная шайба | 2 |
| 14 | J901645 | Болт | 4 |
| 15 | 3074206 | Болт | 2 |
| 16 | A590924 | Пружинная шайба | 2 |
| 17 | J951024 | Гайка | 2 |
| 18 | 3020683 | Канатный блок | 1 |
| 19 | 971655 | Шариковый подшипник | 2 |
| 20 | 8064313 | Крышка | 1 |
| 21 | 3074207 | Мост | 1 |
| 22 | 454958 | Шайба подшипник. | 1 |
| 23 | 454941 | Гайка подшипник. | 1 |
| 24 | 3074208 | Проставка | 2 |
| 25 | 8064314 | Палец | 1 |
| 26 | 4001834 | Палец кольцо | 1 |
| 27 | 3074209 | Пластина | 1 |
| 28 | 3074210 | Пластина | 1 |
| 29 | 4085592 | Пластина | 1 |
| 30 | 495652 | Информационная табличка | 1 |
| 31 | M492564 | Приводной винт | 4 |
| 32 | 3074211 | Проставка | 2 |
| 33 | 3074212 | Серьга | 1 |
| 34 | 3074213 | Палец | 1 |
| 35 | 4359595 | Гайка | 1 |
| 36 | A766063 | Шплинт | 1 |
| 37 | 4359594 | Шпонка пластина | 1 |
| 38 | 3074215 | Палец | 4 |
| 39 | A590920 | Пружинная шайба | 8 |
| 40 | J951020 | Гайка | 8 |
| 41 | 3074216 | Дополнительный крюк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
