Тавел трубопроводы — HITACHI HE6010B

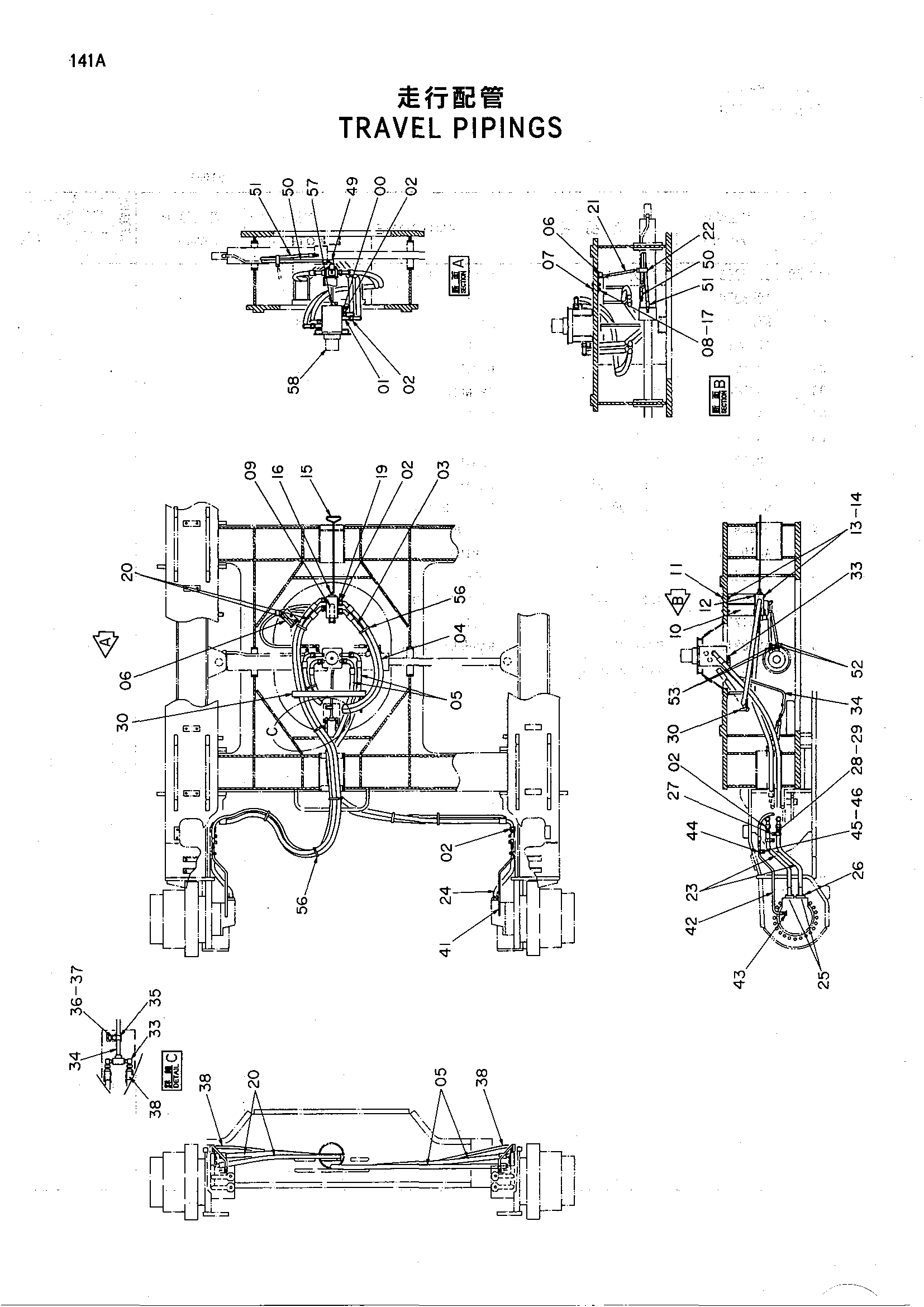

Заводская схема «Тавел трубопроводы» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4189601	Адаптер	2
01	4198411	Адаптер	2
02	4187328	Уплотнительное кольцо	12
03	4310127	Шланг	1
04	4310126	Шланг	1
05	4310124	Шланг	2
06	8056815	Кронштейн	1
07	J901265	Болт	2
08	A590912	Пружинная шайба	2
09	4154818	Гидрораспределитель	1
10	8056813	Кронштейн	1
11	J901265	Болт	4
12	M341200	Болт с внутренним шестигранником	3
13	A590912	Пружинная шайба	7
14	J950012	Гайка	7
15	4281540	Шток	1
16	A762520	Шплинт	1
17	J950012	Гайка	2
19	4189535	Адаптер	4
20	4316269	Шланг	2
21	423	Пружина	1
22	4081118	Хомут	1
23	8055792	Трубка	2
24	8055791	Трубка	2
25	A811035	Уплотнительное кольцо	4
26	M341236	Болт с внутренним шестигранником	16
27	4053598	Хомут трубки	4
28	J901265	Болт	4
29	A590912	Пружинная шайба	4
30	7027320	Кронштейн	1
33	94-1402	Угловой штуцер	3
34	8056814	Трубка	1
35	4138227	Хомут трубки	1
36	J901035	Болт	1
37	A590910	Пружинная шайба	1
38	4162548	Шланг	2
41	9739571	Трубка	1
42	9739570	Трубка	1
43	4042031	Адаптер	2
44	4190124	Хомут трубки	2
45	J901040	Болт	2
46	A590910	Пружинная шайба	2
49	4094319	Угловой штуцер	2
50	4310130	Шланг	1
51	4310129	Шланг	1
52	94-1402	Угловой штуцер	2
53	94-1602	Переходник	2
56	4077322	Лента	10
57	446536	Пробка	1
58	447483	Пробка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
