Ковш трубопроводы (базовый машина) NO.2 — HITACHI HE6010B

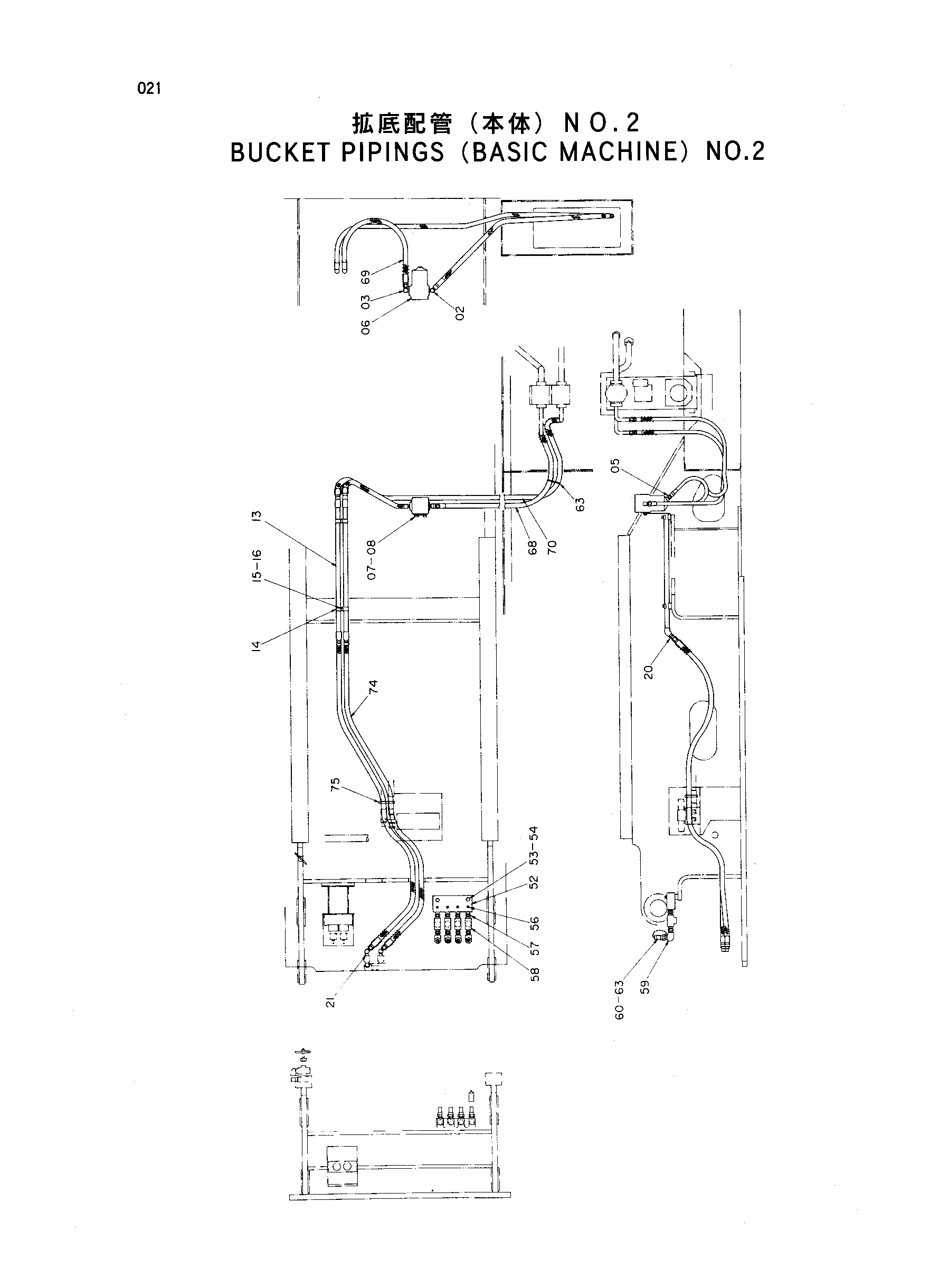

Заводская схема «Ковш трубопроводы (базовый машина) NO.2» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 94-1503 | Угловой штуцер | 1 |
| 03 | 94-1403 | Угловой штуцер | 1 |
| 05 | 94-1303 | Адаптер | 2 |
| 06 | 4186122 | Фильтр | 1 |
| 07 | J901020 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 13 | 9730358 | Трубка | 2 |
| 14 | 4053593 | Хомут трубки | 2 |
| 15 | J901045 | Болт | 2 |
| 16 | A590910 | Пружинная шайба | 2 |
| 20 | 94-1303 | Адаптер | 2 |
| 21 | 94-1503 | Угловой штуцер | 2 |
| 52 | 4223828 | Блок | 1 |
| 53 | J901270 | Болт | 2 |
| 54 | A590912 | Пружинная шайба | 2 |
| 56 | 94-2012 | Пробка | 4 |
| 57 | 94-1704 | Адаптер | 8 |
| 58 | 94-0663 | Тройник | 4 |
| 59 | 94-0633 | Угловой штуцер | 4 |
| 60 | 4041578 | Самоуплотняющееся соединение | 4 |
| 63 | 4044883 | Хомут | 10 |
| 68 | 4292963 | Шланг | 1 |
| 69 | 4274667 | Шланг | 1 |
| 70 | 4292964 | Шланг | 1 |
| 74 | 4319392 | Шланг | 2 |
| 75 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
