Электрооборудование — HITACHI HE6010B

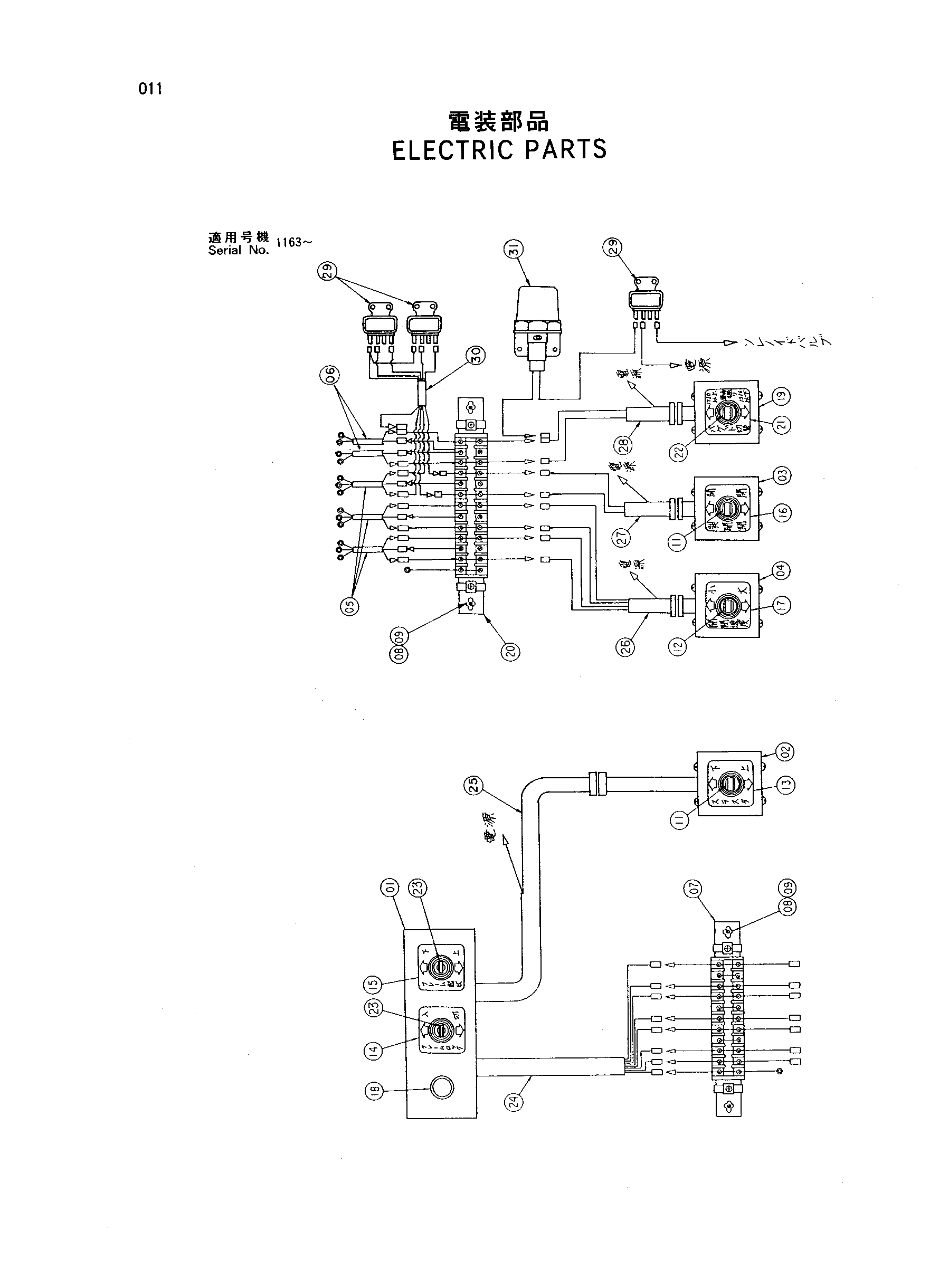

Заводская схема «Электрооборудование» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4259927 | Короб управление | 1 |
| 02 | 4257316 | Выключатель | 1 |
| 03 | 4261200 | Выключатель | 1 |
| 04 | 4261201 | Выключатель | 1 |
| 05 | 4198697 | Жгут проводов | 3 |
| 06 | 4301197 | Жгут проводов | 2 |
| 07 | 4245961 | Клемма | 1 |
| 08 | M430613 | Винт | 4 |
| 09 | A590906 | Пружинная шайба | 4 |
| 11 | 4174115 | Выключатель | 2 |
| 12 | 4178609 | Выключатель | 1 |
| 13 | 4172550 | Информационная табличка | 1 |
| 14 | 4172553 | Информационная табличка | 1 |
| 15 | 4172554 | Информационная табличка | 1 |
| 16 | 4172551 | Информационная табличка | 1 |
| 17 | 4172552 | Информационная табличка | 1 |
| 18 | 4174116 | Держатель предохранитель | 1 |
| 19 | 4261202 | Выключатель | 1 |
| 20 | 4245962 | Клемма | 1 |
| 21 | 4232866 | Информационная табличка | 1 |
| 22 | 4243407 | Выключатель | 1 |
| 23 | 4275373 | Выключатель | 2 |
| 24 | 4261203 | Жгут проводов | 1 |
| 25 | 4261204 | Жгут проводов | 1 |
| 26 | 4325355 | Жгут проводов | 1 |
| 27 | 4325356 | Жгут проводов | 1 |
| 28 | 4325357 | Жгут проводов | 1 |
| 29 | 4149142 | Реле | 3 |
| 30 | 4281857 | Жгут проводов | 1 |
| 31 | 4141458 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
