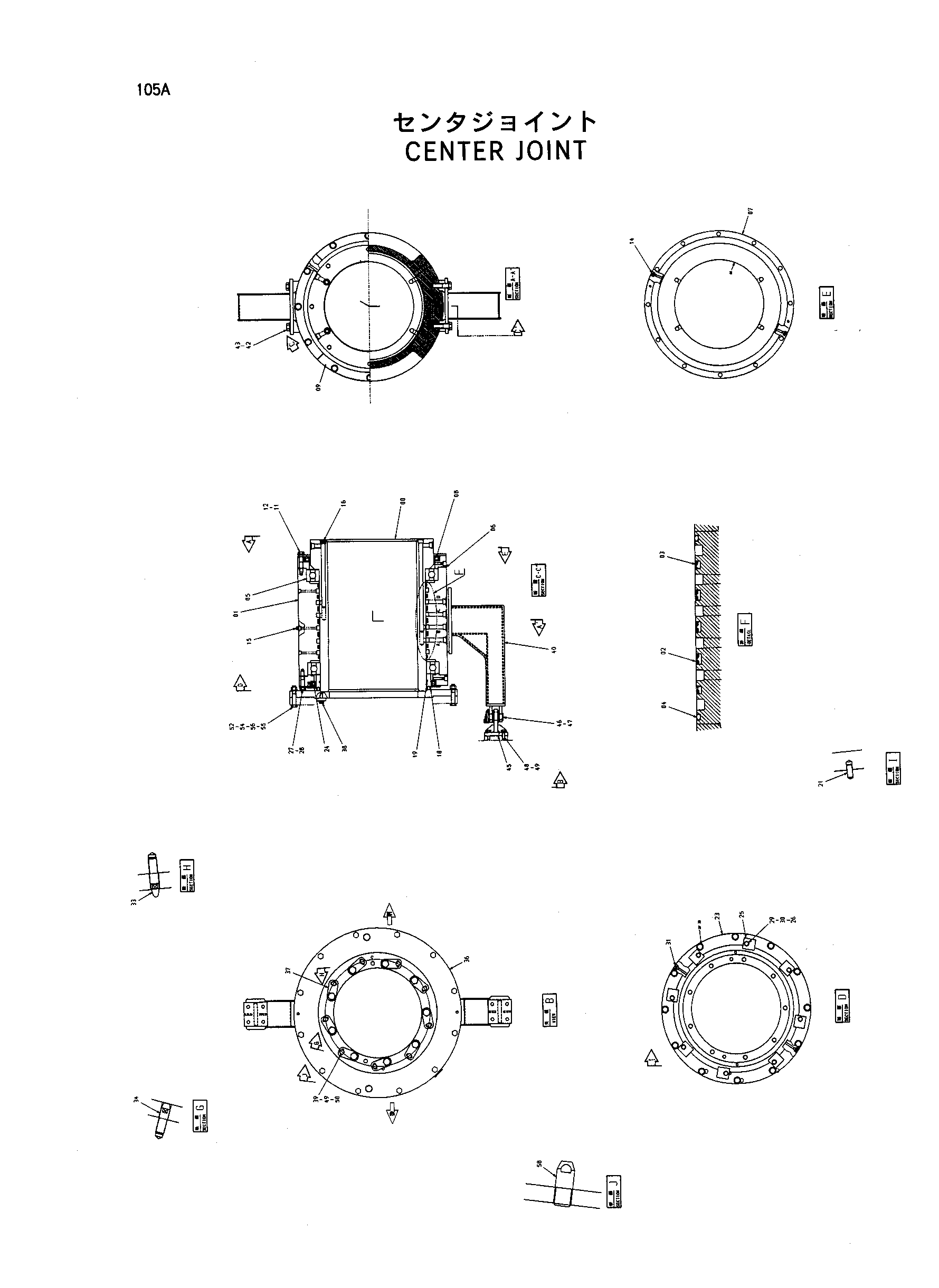

Центральный коллектор — HITACHI HE6010B

Заводская схема «Центральный коллектор» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1020666	Корпус внутренний	1
01	1020667	Корпус	1
02	4318442	Масляное уплотнение	3
03	4318443	Масляное уплотнение	2
04	4334548	Уплотнительное кольцо	2
05	4318610	Подшипник шарик	2
06	4318746	Манжета	2
07	2035484	Крышка	1
08	4318744	Пылезащитное уплотнение	1
09	4318747	Пластина	4
11	J901685	Болт	12
12	J222016	Шайба	12
14	J75481	Пресс-маслёнка	2
15	94-2023	Пробка	1
16	94-2014	Пробка	4
18	3065780	Проставка	1
19	4318742	Уплотнительное кольцо	1
21	J401025	Установочный штифт	2
23	2035483	Крышка	1
24	4318743	Пылезащитное уплотнение	1
25	4319959	Крышка уплотнение	8
26	A590110	Плоская шайба	8
27	J901675	Болт	12
28	J222016	Шайба	12
29	J901020	Болт	8
30	A590910	Пружинная шайба	8
31	J75481	Пресс-маслёнка	2
33	4248196	Установочный штифт	1
34	4248197	Установочный штифт	1
36	7029250	Пластина	1
37	4334674	Ограничитель	9
38	J932055	Болт	9
39	J901235	Болт	9
40	7029240	Кронштейн	2
42	J932075	Болт	12
43	4018545	Шайба	12
44	8061234	Кронштейн	2
46	4291944	Палец	2
47	4001834	Палец кольцо	2
48	J901235	Болт	8
49	A590912	Пружинная шайба	9
50	A590112	Плоская шайба	9
51	J222012	Шайба	8
53	J222016	Шайба	12
54	J951016	Гайка	12
55	J931690	Болт	11
56	J931602	Болт	1
58	4330968	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
