Ковш 2241 — HITACHI HE6010B

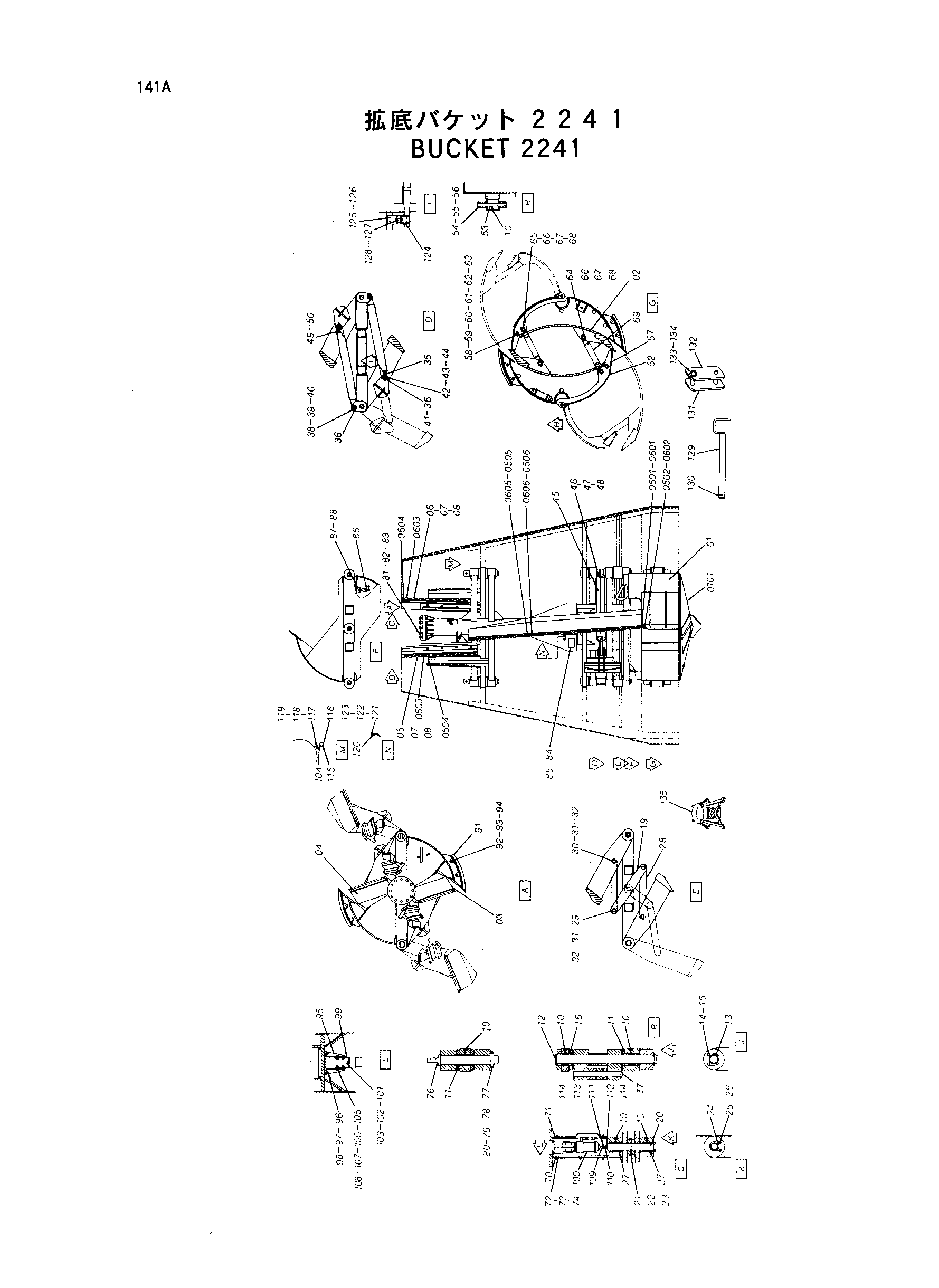

Заводская схема «Ковш 2241» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6012406	Ковш	1
0101	7020740	Крышка	1
02	6011632	Направляющая	2
03	6011629	Отвал	1
04	6011630	Отвал	1
05	8050304	Отвал	1
0501	4206581	Резец	5
0502	4209335	Резец	3
0503	4271963	Резец	7
0504	4271964	Резец	7
0505	4271961	Резец	27
0506	4271962	Резец	27
06	8050305	Отвал	1
0601	4206581	Резец	5
0602	4209335	Резец	3
0603	4271963	Резец	7
0604	4271964	Резец	7
0605	4271961	Резец	27
0606	4271962	Резец	27
07	J932002	Болт	16
08	J951020	Гайка	32
10	J75481	Пресс-маслёнка	10
11	4234739	Втулка	4
12	3044780	Палец	2
13	3044779	Пластина, блокировка	2
14	J901230	Болт	4
15	A590912	Пружинная шайба	4
16	4234738	Втулка	2
19	8050302	Екуализе	1
20	3044781	Палец	1
21	4239345	Болт	1
22	A590912	Пружинная шайба	1
23	J950012	Гайка	1
24	4234737	Пластина, блокировка	1
25	J901020	Болт	2
26	A590910	Пружинная шайба	2
27	3044778	Втулка	2
28	4171975	Шланг блок	2
29	4234735	Палец	2
30	4234734	Палец	2
31	A590145	Плоская шайба	8
32	A768071	Шплинт	4
35	4272544	Гидроцилиндр	2
36	J75481	Пресс-маслёнка	4
37	4233126	Палец	2
38	4237616	Блокировка пластина	2
39	J901225	Болт	4
40	A590912	Пружинная шайба	4
41	4234733	Палец	2
42	4234736	Пластина	4
43	J901020	Болт	8
44	A590910	Пружинная шайба	8
45	8050390	Крышка	2
46	4234740	U-образный болт	2
47	M500807	Гайка	8
48	A590908	Пружинная шайба	4
49	J901020	Болт	4
50	A590910	Пружинная шайба	4
52	6011631	Скрапер	2
53	4234732	Палец	2
54	4234743	Ограничитель	2
55	J901080	Болт	2
56	J950010	Гайка	2
57	8050301	Скрапер	2
58	4234731	Палец	2
59	4234742	Ограничитель	2
60	J901065	Болт	2
61	J950010	Гайка	2
62	A590910	Пружинная шайба	2
63	4234728	Палец	2
64	4234730	Палец	2
65	4234729	Палец	2
66	4234741	Ограничитель	4
67	J901075	Болт	4
68	J950010	Гайка	4
69	4271974	Тяга	2
70	4272543	Крышка	1
71	8050391	Крышка	1
72	J900616	Болт	12
73	A590906	Пружинная шайба	12
74	A590106	Плоская шайба	12
76	3044782	Палец	2
77	3044783	Ограничитель	4
78	J901208	Болт	4
79	J950012	Гайка	4
80	A590912	Пружинная шайба	4
81	J932404	Болт	10
82	J951024	Гайка	10
83	4085614	Шайба	20
84	3057314	Информационная табличка	1
85	M493580	Приводной винт	4
86	4144503	Пружина	1
87	J901280	Болт	1
88	J950012	Гайка	2
91	8050303	Адаптер	2
92	4271976	Палец	4
93	A590130	Плоская шайба	4
94	4080985	Стопорный палец	4
95	8052795	Кронштейн	2
96	J901025	Болт	4
97	A590110	Плоская шайба	4
98	A590910	Пружинная шайба	4
99	8052910	Тяга	1
100	4245393	Датчик	1
101	J901025	Болт	2
102	A590110	Плоская шайба	2
103	A590910	Пружинная шайба	2
104	9739677	Кронштейн	1
105	J901030	Болт	8
106	A590110	Плоская шайба	8
107	A590910	Пружинная шайба	8
108	J950010	Гайка	8
109	4172057	Фланец	1
110	4144254	Шарнир	1
111	4163610	Болт	3
112	4163611	Болт	3
113	4163612	Гайка	3
114	4163613	Пружинная шайба	6
115	4304235	Резиновая прокладка	1
116	4011675	Хомут шланга	1
117	J901035	Болт	2
118	J950010	Гайка	2
119	A590910	Пружинная шайба	2
120	455156	Седло винта	2
121	4000856	Зажим трубка	2
122	M430610	Винт	2
123	A590906	Пружинная шайба	2
124	8050306	Кронштейн	2
125	J901230	Болт	4
126	A590912	Пружинная шайба	2
127	4272542	Палец	2
128	414322	Стопорный палец	2
129	9736659	Палец	2
130	414322	Стопорный палец	2
131	8052896	Кронштейн	1
132	4290911	Штанга	1
133	A590116	Плоская шайба	1
134	J950016	Гайка	1
135	6012181	Стойка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
