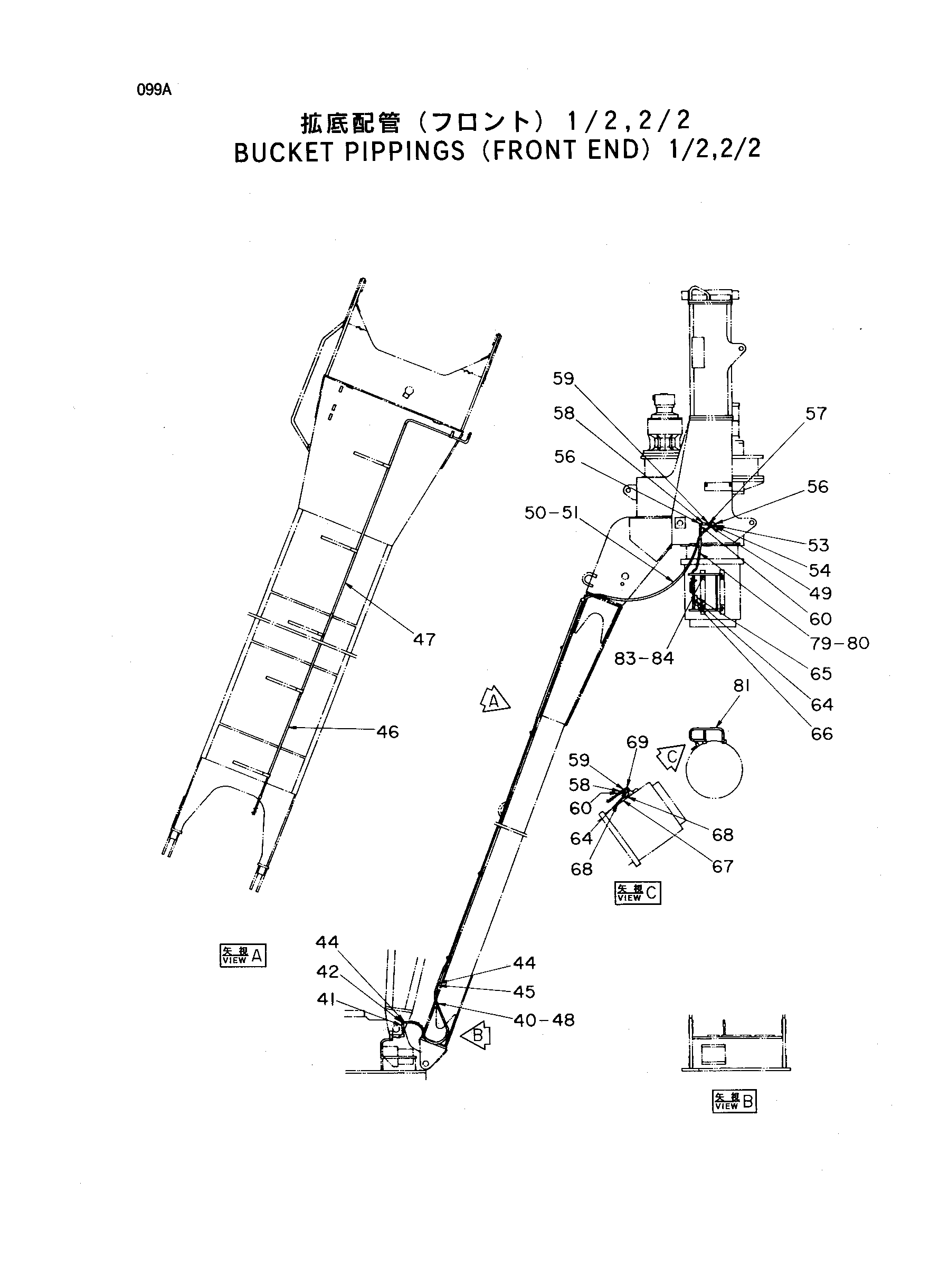

Ковш трубопроводы (передний концевой) 1/2, 2/2 — HITACHI HE6010B
Заводская схема «Ковш трубопроводы (передний концевой) 1/2, 2/2» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4041579 | Самоуплотняющееся соединение | 4 |
| 01 | 4079002 | Шланг | 4 |
| 02 | 4055191 | Защита шланга | 4 |
| 03 | 94-1304 | Адаптер | 4 |
| 06 | 9741108 | Трубка | 4 |
| 11 | 4053596 | Хомут трубки | 16 |
| 12 | J901255 | Болт | 16 |
| 13 | A590912 | Пружинная шайба | 16 |
| 15 | 94-1304 | Адаптер | 4 |
| 16 | 4249325 | Шланг | 1 |
| 17 | 4196279 | Защита шланга | 1 |
| 18 | 4079004 | Шланг | 1 |
| 21 | 4055189 | Защита шланга | 3 |
| 22 | 4169537 | Шланг | 2 |
| 24 | 9725462 | Блок | 1 |
| 25 | J901230 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
| 28 | 94-0633 | Угловой штуцер | 6 |
| 29 | 94-1704 | Адаптер | 4 |
| 30 | 4041578 | Самоуплотняющееся соединение | 8 |
| 31 | 4041579 | Самоуплотняющееся соединение | 8 |
| 32 | 94-1304 | Адаптер | 4 |
| 33 | 94-0663 | Тройник | 2 |
| 36 | 94-1704 | Адаптер | 6 |
| 37 | 94-0633 | Угловой штуцер | 4 |
| 38 | 4159798 | Шланг | 4 |
| 39 | 4053611 | Защитный кожух | 4 |
| 40 | 4157629 | Шланг | 1 |
| 41 | 4022907 | Самоуплотняющееся соединение | 1 |
| 42 | 94-0631 | Угловой штуцер | 1 |
| 44 | 94-1302 | Адаптер | 2 |
| 45 | 94-1602 | Переходник | 1 |
| 46 | 9741105 | Трубка | 1 |
| 47 | 9741095 | Трубка | 1 |
| 48 | 4055163 | Защитный кожух | 1 |
| 49 | 94-1302 | Адаптер | 1 |
| 50 | 4320239 | Шланг | 1 |
| 51 | 4055168 | Защитный кожух | 1 |
| 53 | 4189812 | Блок | 1 |
| 54 | M341045 | Болт с внутренним шестигранником | 2 |
| 56 | 94-0631 | Угловой штуцер | 2 |
| 57 | 94-1702 | Адаптер | 1 |
| 58 | 4022907 | Самоуплотняющееся соединение | 2 |
| 59 | 4022908 | Самоуплотняющееся соединение | 2 |
| 60 | 94-1302 | Адаптер | 2 |
| 64 | 94-1702 | Адаптер | 2 |
| 65 | 94-0661 | Тройник | 1 |
| 66 | 94-0631 | Угловой штуцер | 1 |
| 67 | 4226117 | Трубка | 1 |
| 68 | 4130179 | Штуцер трубки | 2 |
| 69 | 94-0631 | Угловой штуцер | 1 |
| 70 | 4044883 | Хомут | 20 |
| 74 | 9741103 | Трубка | 1 |
| 75 | 9741102 | Трубка | 1 |
| 76 | 9741101 | Трубка | 1 |
| 77 | 9741100 | Трубка | 1 |
| 79 | 4157628 | Шланг | 1 |
| 80 | 4053601 | Защитный кожух | 1 |
| 81 | 9730698 | Защитный кожух | 1 |
| 82 | 9730699 | Защитный кожух | 1 |
| 83 | J901220 | Болт | 8 |
| 84 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
