Пилотный трубопроводы — HITACHI HE6010B

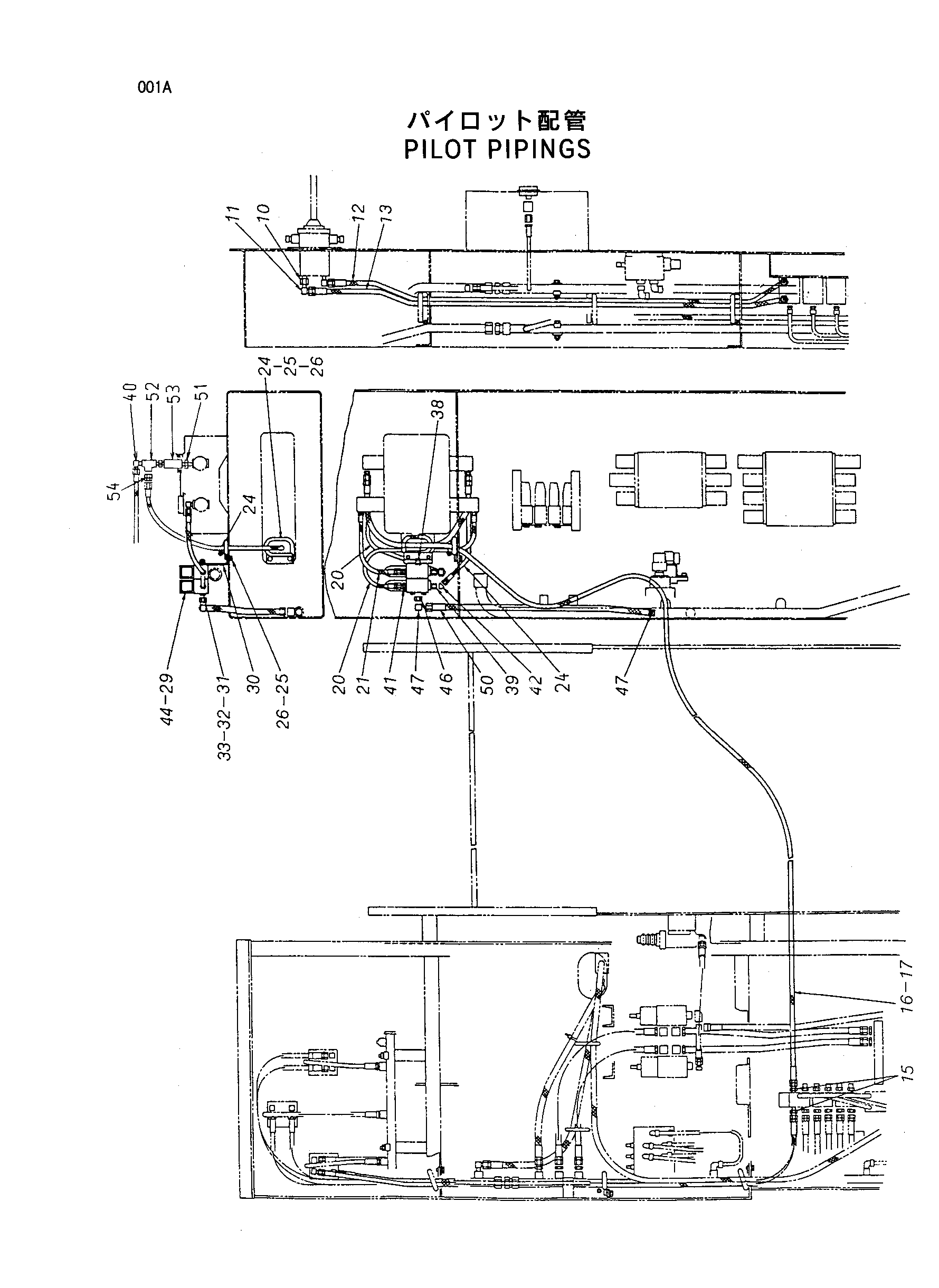

Заводская схема «Пилотный трубопроводы» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9721532 | Рычаг | 1 |
| 01 | M341220 | Болт с внутренним шестигранником | 2 |
| 03 | 8031059 | Рычаг | 1 |
| 04 | 4157731 | Ограничитель | 1 |
| 05 | 4157732 | Рукоятка блокировка | 1 |
| 06 | 4154737 | Рукоятка | 1 |
| 07 | J950010 | Гайка | 1 |
| 10 | 4156947 | Адаптер | 1 |
| 11 | 94-1402 | Угловой штуцер | 2 |
| 12 | 4131422 | Нейлоновый шланг | 1 |
| 13 | 4136361 | Нейлоновый шланг | 1 |
| 15 | 4144089 | Адаптер | 4 |
| 16 | 4131020 | Нейлоновый шланг | 1 |
| 17 | 4131020 | Нейлоновый шланг | 1 |
| 20 | 4098900 | Нейлоновый шланг | 2 |
| 21 | 4124781 | Нейлоновый шланг | 1 |
| 22 | 4111501 | Нейлоновый шланг | 1 |
| 22 | 4098898 | Нейлоновый шланг | 1 |
| 24 | 8029454 | Опора | 2 |
| 25 | J901020 | Болт | 4 |
| 26 | A590910 | Пружинная шайба | 4 |
| 29 | 4155364 | Клапан SOL. | 2 |
| 30 | 4251596 | Кронштейн | 1 |
| 31 | J900804 | Болт | 2 |
| 32 | A590908 | Пружинная шайба | 2 |
| 33 | M500807 | Гайка | 2 |
| 36 | 4144089 | Адаптер | 2 |
| 37 | 4291293 | Адаптер | 2 |
| 38 | 94-2023 | Пробка | 1 |
| 39 | 4015427 | Адаптер | 2 |
| 40 | 94-1401 | Угловой штуцер | 5 |
| 41 | 94-1301 | Адаптер | 2 |
| 42 | 94-1501 | Угловой штуцер | 1 |
| 44 | 984338 | Уплотнительное кольцо | 1 |
| 46 | 4184799 | Адаптер | 1 |
| 47 | 94-1402 | Угловой штуцер | 2 |
| 50 | 4157627 | Шланг | 1 |
| 51 | 94-1701 | Адаптер | 2 |
| 52 | 4225316 | Клапан словретур | 2 |
| 53 | 94-0660 | Тройник | 2 |
| 54 | 4144089 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
