Тормоз рычаг (2) — HITACHI HE6010B

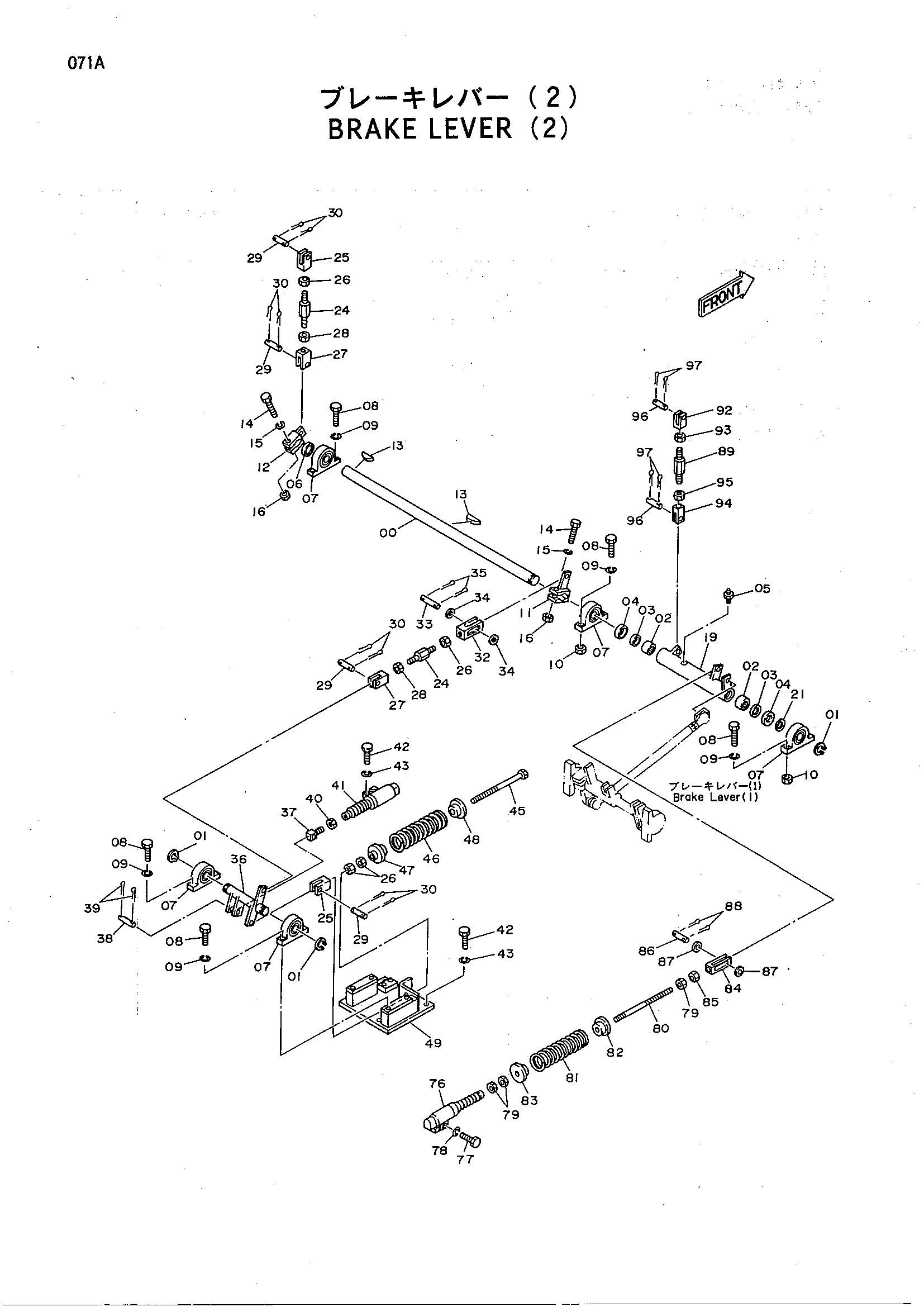

Заводская схема «Тормоз рычаг (2)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3042653 | Мост | 1 |
| 01 | 929231 | Кольцо | 3 |
| 02 | 944503 | Игольчатый подшипник | 2 |
| 03 | 47469 | Уплотнение | 2 |
| 04 | 445076 | Крышка | 2 |
| 05 | J75581 | Пресс-маслёнка | 1 |
| 06 | 4157369 | Проставка | 1 |
| 07 | 942014 | Блок | 5 |
| 08 | J901245 | Болт | 10 |
| 09 | A590912 | Пружинная шайба | 10 |
| 10 | J950012 | Гайка | 4 |
| 11 | 9717142 | Рычаг | 1 |
| 12 | 9720048 | Рычаг | 1 |
| 13 | 41504 | Шпонка воодруфф | 2 |
| 14 | J901065 | Болт | 2 |
| 15 | A590910 | Пружинная шайба | 2 |
| 16 | J950010 | Гайка | 2 |
| 19 | 8029226 | Рычаг | 1 |
| 21 | 418890 | Регулировочная шайба | 2 |
| 24 | 4142248 | Шток | 2 |
| 25 | 4137316 | Концевой вилка(правый) | 2 |
| 26 | M581411 | Гайка | 4 |
| 27 | 4137328 | Концевой вилка(левый) | 2 |
| 28 | M580014 | Гайка (левый) | 2 |
| 29 | A751444 | Палец | 4 |
| 30 | A764020 | Шплинт | 8 |
| 32 | 4142244 | Концевой вилка | 1 |
| 33 | 4001826 | Палец | 1 |
| 34 | A590114 | Плоская шайба | 2 |
| 35 | A763020 | Шплинт | 2 |
| 36 | 9720049 | Мост | 1 |
| 37 | 4157370 | Шток | 1 |
| 38 | 414936 | Палец | 1 |
| 39 | A764020 | Шплинт | 2 |
| 40 | M501411 | Гайка | 1 |
| 41 | 4124124 | Гидроцилиндр. масляный | 1 |
| 42 | J901235 | Болт | 6 |
| 43 | A590912 | Пружинная шайба | 6 |
| 45 | 4156483 | Болт | 1 |
| 46 | 4079631 | Пружина | 1 |
| 47 | 4091729 | Сиденье | 1 |
| 48 | 4091726 | Сиденье | 1 |
| 49 | 7014118 | Кронштейн | 1 |
| 76 | 4124124 | Гидроцилиндр. масляный | 1 |
| 77 | J901235 | Болт | 2 |
| 78 | A590912 | Пружинная шайба | 2 |
| 79 | M501411 | Гайка | 3 |
| 80 | 4146925 | Шток | 1 |
| 81 | 4079631 | Пружина | 1 |
| 82 | 4091729 | Сиденье | 1 |
| 83 | 4091726 | Сиденье | 1 |
| 84 | 4142244 | Концевой вилка | 1 |
| 85 | M581411 | Гайка | 1 |
| 86 | 4001826 | Палец | 1 |
| 87 | A590114 | Плоская шайба | 2 |
| 88 | A763020 | Шплинт | 2 |
| 89 | 4226993 | Шток | 1 |
| 92 | 4137316 | Концевой вилка(правый) | 1 |
| 93 | M581411 | Гайка | 1 |
| 94 | 4137328 | Концевой вилка(левый) | 1 |
| 95 | M580014 | Гайка (левый) | 1 |
| 96 | A751444 | Палец | 2 |
| 97 | A764020 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
