Масса дрилл управление детали NO.2 — HITACHI HE6010B

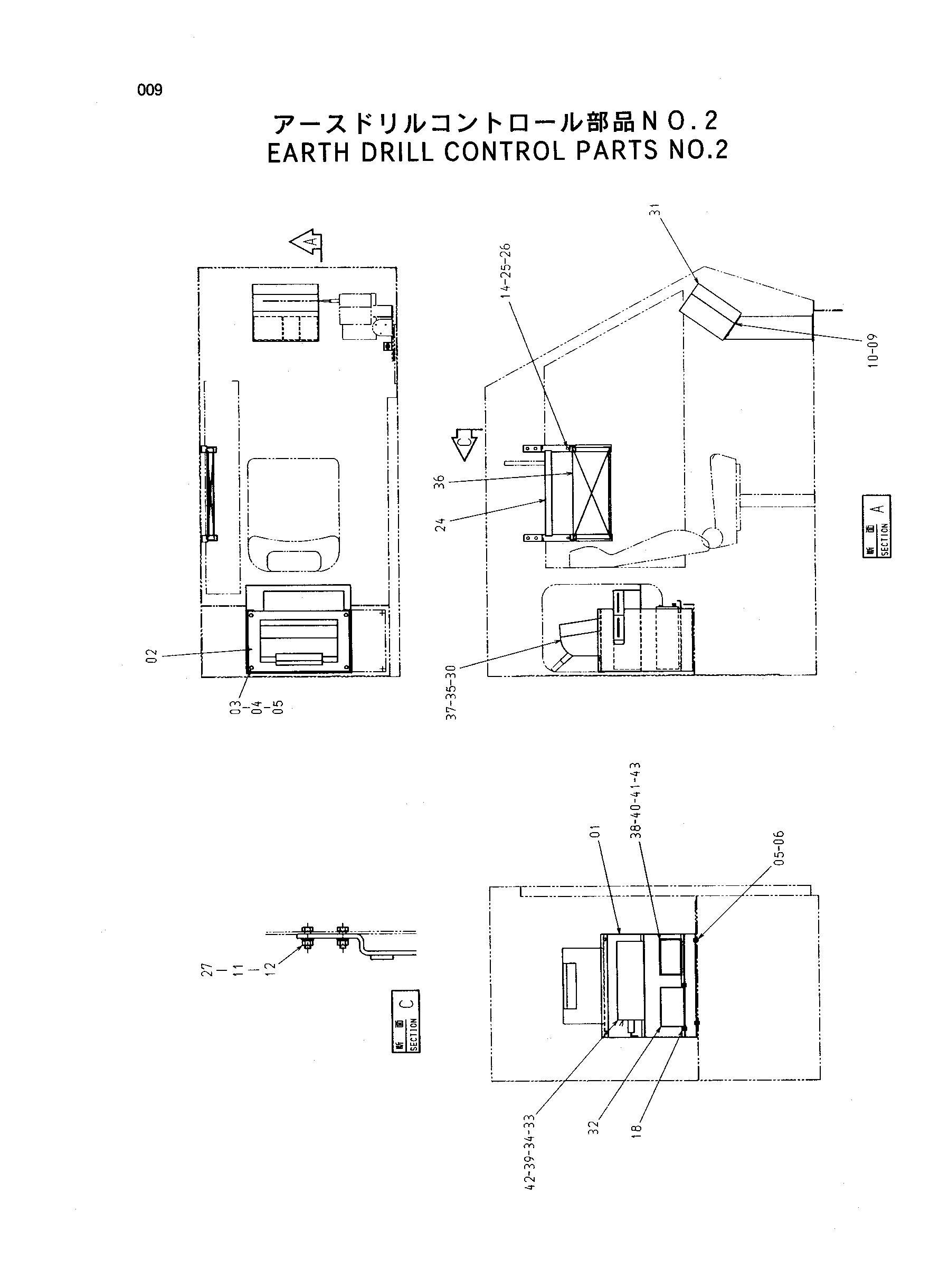

Заводская схема «Масса дрилл управление детали NO.2» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7032037 | Ракк | 1 |
| 02 | 4372788 | Крышка | 1 |
| 03 | M360816 | Болт винг | 4 |
| 04 | A590908 | Пружинная шайба | 4 |
| 05 | A590108 | Плоская шайба | 8 |
| 06 | J900814 | Болт | 4 |
| 08 | 7032023 | Стойка | 1 |
| 09 | J020620 | Болт с шайбой | 4 |
| 10 | M500605 | Гайка | 4 |
| 11 | A590908 | Пружинная шайба | 6 |
| 12 | M500807 | Гайка | 6 |
| 14 | A590906 | Пружинная шайба | 2 |
| 18 | J900855 | Болт | 4 |
| 24 | 8059513 | Ракк | 1 |
| 25 | 4337286 | Кронштейн | 2 |
| 26 | M360610 | Болт винг | 2 |
| 27 | J900825 | Болт | 4 |
| 30 | 4373193 | Принтер | 1 |
| 31 | 4373219 | Дисплай | 1 |
| 32 | 4340447 | Инвертер | 1 |
| 33 | 4373477 | Трос | 1 |
| 34 | 4375359 | Дисковый | 1 |
| 35 | 4243072 | Папер | 1 |
| 36 | 4323545 | Кейбоард | 1 |
| 37 | 4393073 | Картридж | 1 |
| 38 | 4240087 | Противовес | 1 |
| 39 | 4280798 | Диск | 1 |
| 40 | 4311298 | Трос | 1 |
| 41 | 4308214 | Трос | 1 |
| 42 | 4392204 | Компутер микро | 1 |
| 43 | 4324857 | Короб реле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
