Ковш трубопроводы (базовый машина) NO.1 — HITACHI HE6010B

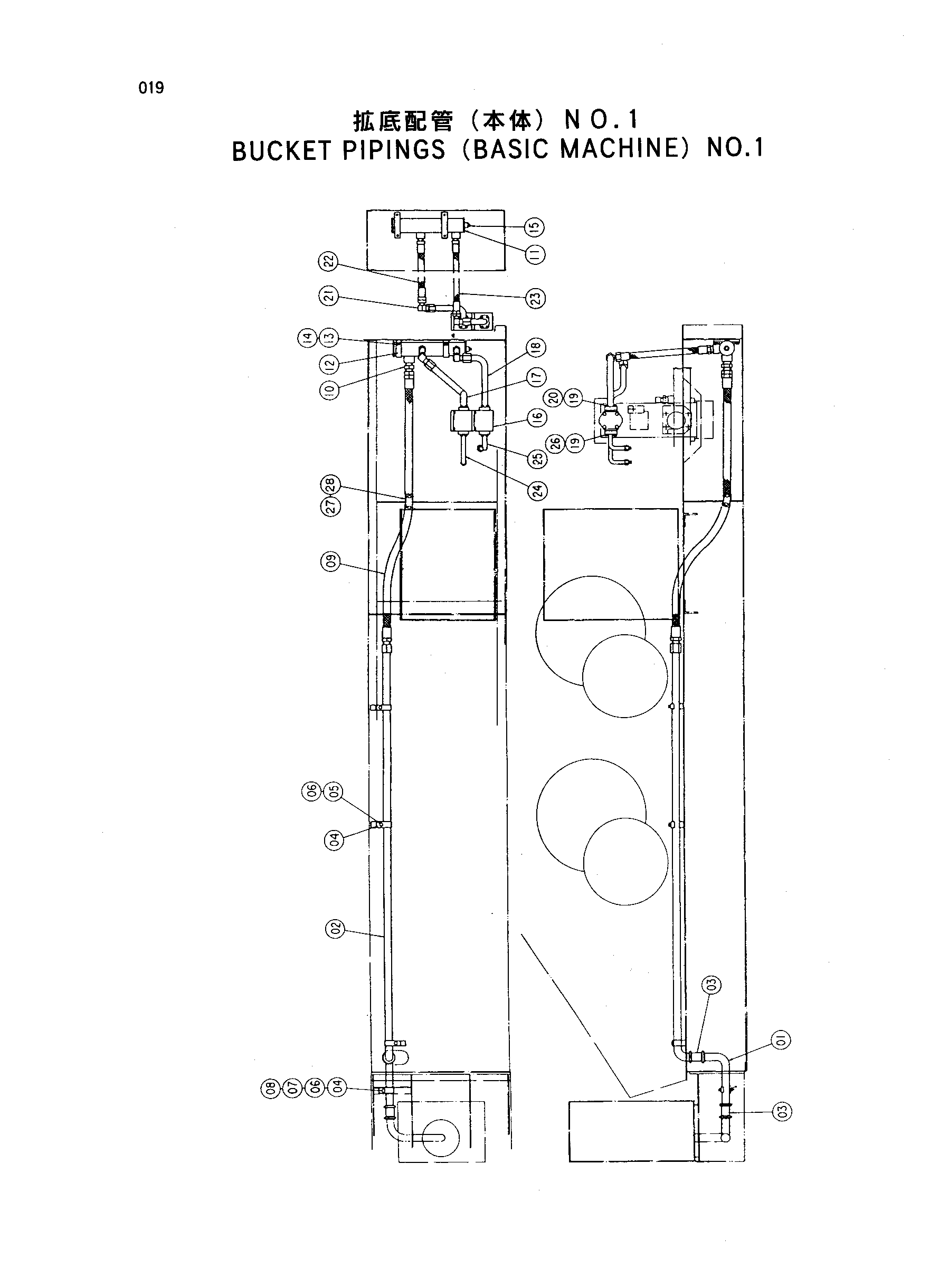

Заводская схема «Ковш трубопроводы (базовый машина) NO.1» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4172506 | Трубка | 1 |
| 02 | 9722693 | Трубка | 1 |
| 03 | 4069801 | Муфта | 2 |
| 04 | 4053698 | Хомут трубки | 4 |
| 05 | J901265 | Болт | 3 |
| 06 | A590912 | Пружинная шайба | 4 |
| 07 | J901270 | Болт | 1 |
| 08 | J950012 | Гайка | 1 |
| 09 | 4169545 | Шланг | 1 |
| 10 | 94-1306 | Адаптер | 1 |
| 11 | 8032405 | Трубка | 1 |
| 12 | 4000909 | Хомут трубки | 2 |
| 13 | J901020 | Болт | 4 |
| 14 | A590910 | Пружинная шайба | 4 |
| 15 | 94-2023 | Пробка | 1 |
| 17 | 8032406 | Трубка | 1 |
| 18 | 9722608 | Трубка | 1 |
| 19 | M341036 | Болт с внутренним шестигранником | 16 |
| 20 | A811035 | Уплотнительное кольцо | 2 |
| 21 | 94-1405 | Угловой штуцер | 2 |
| 22 | 4159596 | Шланг | 1 |
| 23 | 4150264 | Шланг | 1 |
| 24 | 9722695 | Трубка | 1 |
| 25 | 9722694 | Трубка | 1 |
| 26 | A811030 | Уплотнительное кольцо | 2 |
| 27 | 4172659 | Защитный кожух | 1 |
| 28 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
