Дептх датчик — HITACHI HE6010B

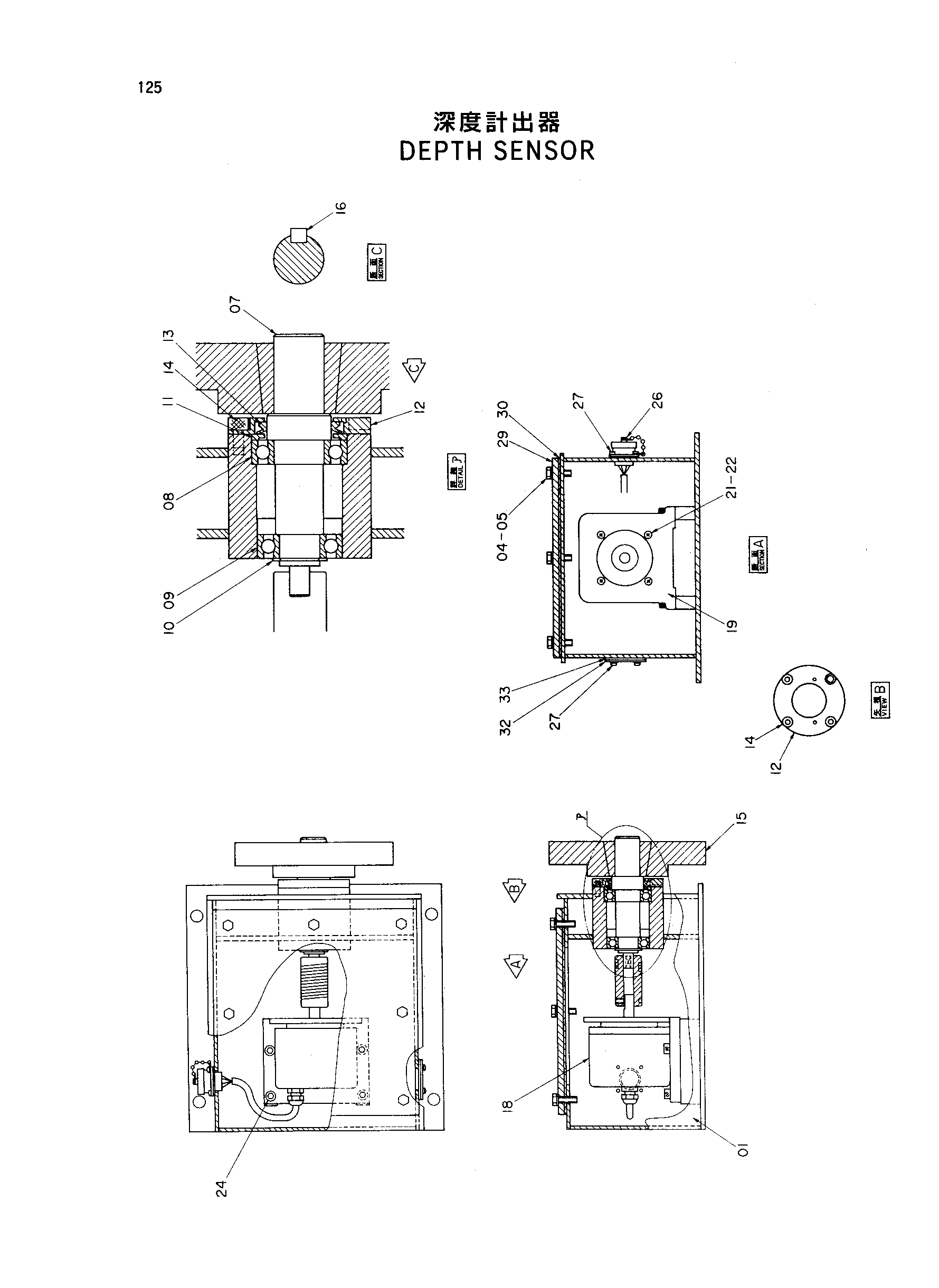

Заводская схема «Дептх датчик» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7027377 | Короб | 1 |
| 04 | J900620 | Болт | 8 |
| 05 | A590906 | Пружинная шайба | 8 |
| 07 | 4305986 | Мост | 1 |
| 08 | 4044923 | Шариковый подшипник | 1 |
| 09 | 988307 | Шариковый подшипник | 1 |
| 10 | 959500 | Стопорное кольцо | 1 |
| 11 | 4307463 | Проставка | 1 |
| 12 | 4307465 | Фиксатор | 1 |
| 13 | 4307464 | Уплотнение | 1 |
| 14 | M340610 | Болт с внутренним шестигранником | 4 |
| 15 | 4223670 | Шкив | 1 |
| 16 | 94-2263 | Шпонка | 1 |
| 18 | 4289481 | Датчик револ. | 1 |
| 19 | 4183433 | Кронштейн | 1 |
| 21 | J850416 | Винт | 4 |
| 22 | J251004 | Пружинная шайба | 4 |
| 24 | M340620 | Болт с внутренним шестигранником | 4 |
| 26 | 4185591 | Разъём | 1 |
| 27 | J450310 | Винт с шайбой | 8 |
| 29 | 4232756 | Крышка | 1 |
| 30 | 4232757 | Манжета | 1 |
| 32 | 4318621 | Крышка | 1 |
| 33 | 4318356 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
