Машина радиатор — HITACHI HE6010B

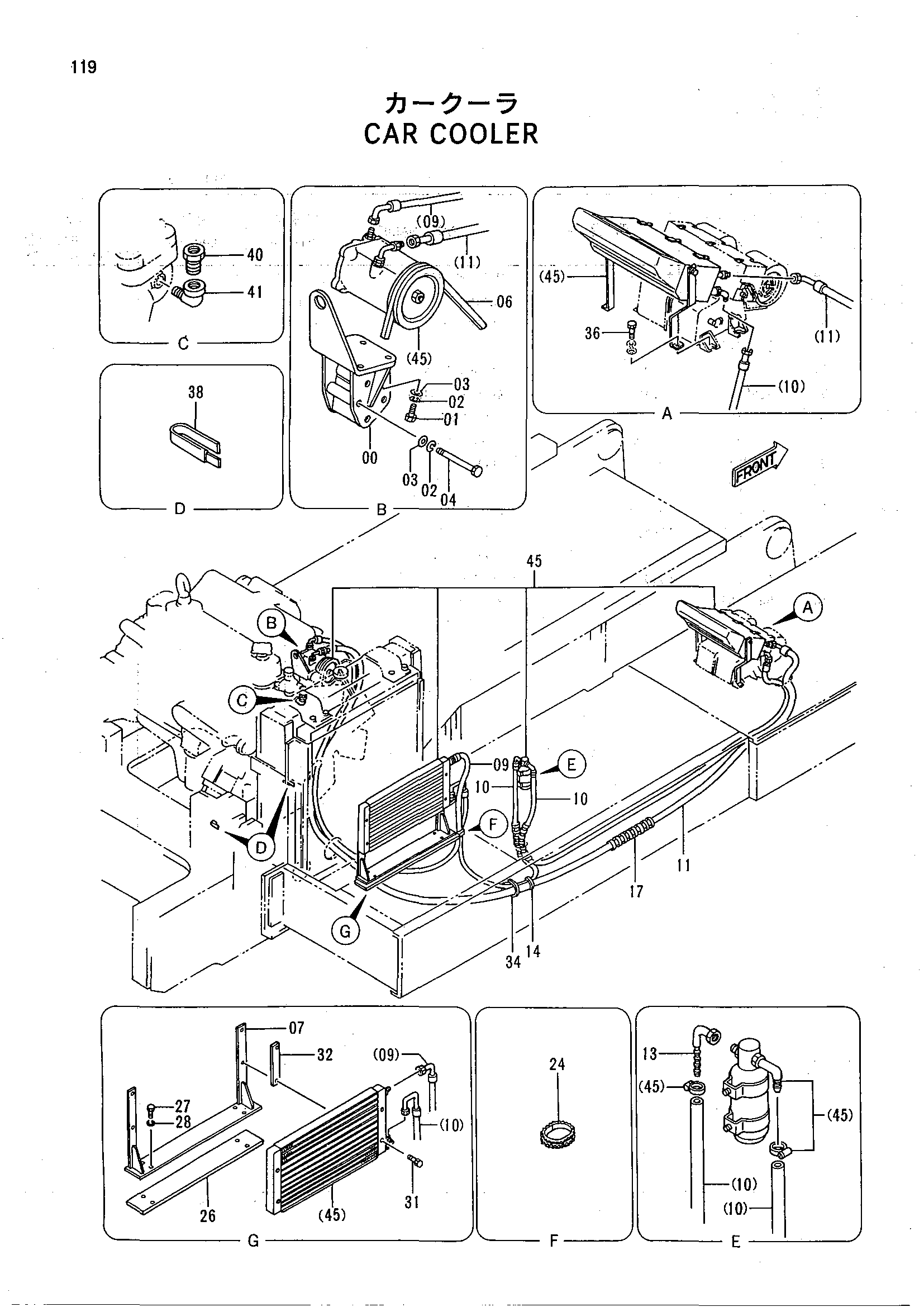

Заводская схема «Машина радиатор» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7013739 | Кронштейн | 1 |
| 01 | M111028 | Болт | 4 |
| 02 | A590910 | Пружинная шайба | 7 |
| 03 | A590110 | Плоская шайба | 7 |
| 04 | J901000 | Болт | 2 |
| 06 | 4144110 | Ремень V | 1 |
| 07 | 9728402 | Кронштейн | 1 |
| 09 | 4171557 | Шланг радиатора | 1 |
| 10 | 4171558 | Шланг радиатора | 1 |
| 11 | 4171559 | Шланг радиатора | 1 |
| 13 | 4121984 | Адаптер шланг | 1 |
| 14 | 4055312 | Ленточный зажим | 10 |
| 17 | 4044420 | Защитный кожух | 10 |
| 24 | 4171749 | Защитный кожух | 1 |
| 26 | 4207827 | Седло винта | 1 |
| 27 | J901020 | Болт | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 31 | J900645 | Болт | 4 |
| 32 | 4171955 | Пластина | 2 |
| 34 | 4171954 | Защитный кожух | 1 |
| 36 | J901025 | Болт | 2 |
| 38 | 929969 | Зажим | 2 |
| 40 | 94-1602 | Переходник | 1 |
| 41 | 94-0632 | Угловой штуцер | 1 |
| 45 | 4078816 | Радиатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
