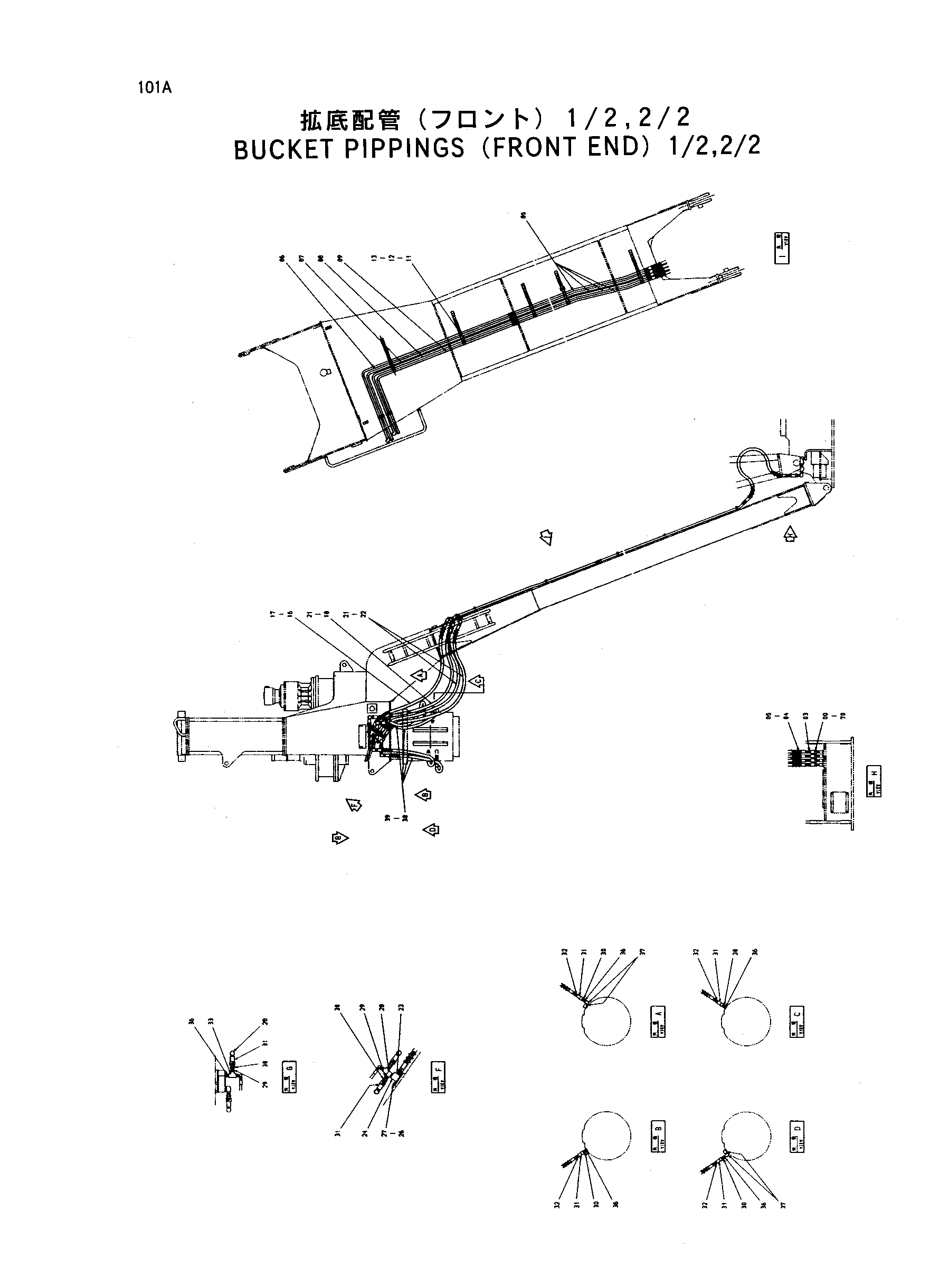

Ковш трубопроводы (передний концевой) 1/2, 2/2 — HITACHI HE6010B
Заводская схема «Ковш трубопроводы (передний концевой) 1/2, 2/2» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4041579 | Самоуплотняющееся соединение | 4 |
| 03 | 94-1304 | Адаптер | 4 |
| 04 | 4079002 | Шланг | 4 |
| 05 | 4106008 | Защита шланга | 4 |
| 11 | 4053596 | Хомут трубки | 16 |
| 12 | J901255 | Болт | 16 |
| 13 | A590912 | Пружинная шайба | 16 |
| 16 | 4249325 | Шланг | 1 |
| 17 | 4196279 | Защита шланга | 1 |
| 18 | 4079004 | Шланг | 1 |
| 21 | 4055189 | Защита шланга | 3 |
| 22 | 4169537 | Шланг | 2 |
| 23 | 94-1304 | Адаптер | 4 |
| 24 | 9725462 | Блок | 1 |
| 26 | A590912 | Пружинная шайба | 4 |
| 27 | J901225 | Болт | 4 |
| 28 | 94-0633 | Угловой штуцер | 6 |
| 29 | 94-1704 | Адаптер | 4 |
| 30 | 4041578 | Самоуплотняющееся соединение | 8 |
| 31 | 4041579 | Самоуплотняющееся соединение | 8 |
| 32 | 94-1304 | Адаптер | 4 |
| 33 | 94-0663 | Тройник | 2 |
| 36 | 94-1704 | Адаптер | 6 |
| 37 | 94-0633 | Угловой штуцер | 4 |
| 38 | 4159798 | Шланг | 4 |
| 39 | 4053611 | Защитный кожух | 4 |
| 41 | 4022907 | Самоуплотняющееся соединение | 1 |
| 41A | 4072595 | Колпачок | 1 |
| 42 | 94-0631 | Угловой штуцер | 1 |
| 43 | 4343207 | Шланг | 1 |
| 44 | 94-1302 | Адаптер | 1 |
| 45 | 94-1602 | Переходник | 1 |
| 49 | 94-1302 | Адаптер | 1 |
| 50 | 4320239 | Шланг | 1 |
| 51 | 4055168 | Защитный кожух | 1 |
| 52 | 4061940 | Защитный кожух | 1 |
| 53 | 4189812 | Блок | 1 |
| 54 | M341045 | Болт с внутренним шестигранником | 2 |
| 56 | 94-0631 | Угловой штуцер | 1 |
| 57 | 94-1702 | Адаптер | 1 |
| 58 | 4022907 | Самоуплотняющееся соединение | 2 |
| 58A | 4072595 | Колпачок | 1 |
| 59 | 4022908 | Самоуплотняющееся соединение | 2 |
| 59A | 4072596 | Колпачок | 1 |
| 60 | 94-1302 | Адаптер | 2 |
| 61 | 9745601 | Трубка | 1 |
| 62 | 9745593 | Трубка | 1 |
| 64 | 94-1702 | Адаптер | 2 |
| 65 | 94-0661 | Тройник | 1 |
| 66 | 94-0631 | Угловой штуцер | 1 |
| 67 | 4226117 | Трубка | 1 |
| 68 | 4130179 | Штуцер трубки | 2 |
| 69 | 94-0631 | Угловой штуцер | 1 |
| 70 | 4044883 | Хомут | 20 |
| 79 | 4157628 | Шланг | 1 |
| 80 | 4053601 | Защитный кожух | 1 |
| 85 | 9745604 | Трубка | 4 |
| 86 | 9745596 | Трубка | 1 |
| 87 | 9745597 | Трубка | 1 |
| 88 | 9745598 | Трубка | 1 |
| 89 | 9745599 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
