Подъёмный механизм трубопроводы — HITACHI HE6010B

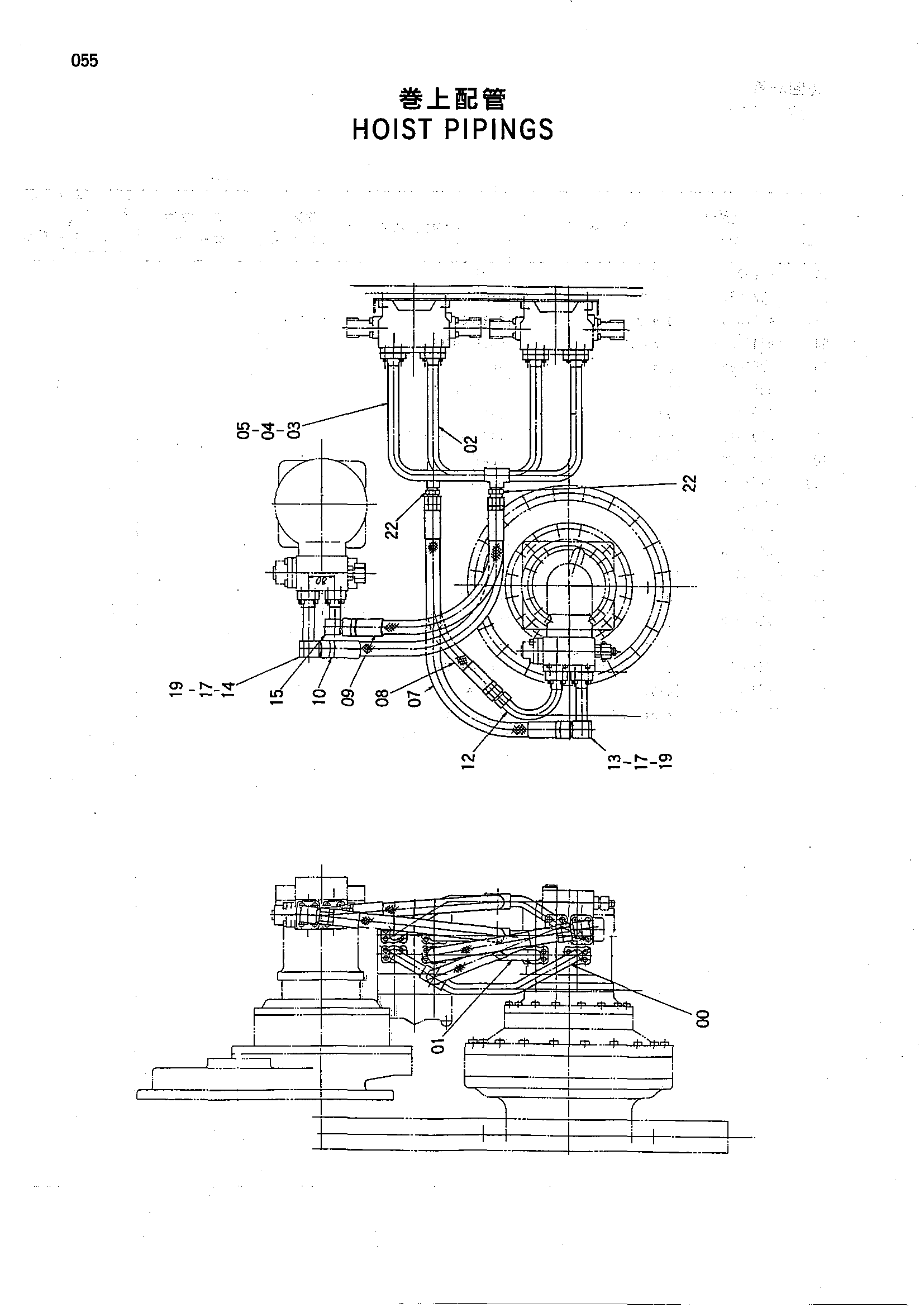

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8063625 | Трубка | 1 |
| 01 | 9745167 | Трубка | 1 |
| 02 | 8063627 | Трубка | 1 |
| 03 | 8063626 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 8 |
| 05 | M341036 | Болт с внутренним шестигранником | 32 |
| 07 | 4167099 | Шланг | 1 |
| 08 | 4087716 | Шланг | 1 |
| 09 | 4100415 | Шланг | 1 |
| 10 | 4167098 | Шланг | 1 |
| 12 | 9745254 | Трубка | 1 |
| 13 | 9745253 | Трубка | 1 |
| 14 | 9745252 | Трубка | 1 |
| 15 | 9745251 | Трубка | 1 |
| 17 | A811040 | Уплотнительное кольцо | 4 |
| 18 | M351240 | Болт с внутренним шестигранником | 16 |
| 20 | 94-2023 | Пробка | 4 |
| 22 | 94-1305 | Адаптер | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
