Рама — HITACHI HE6010B

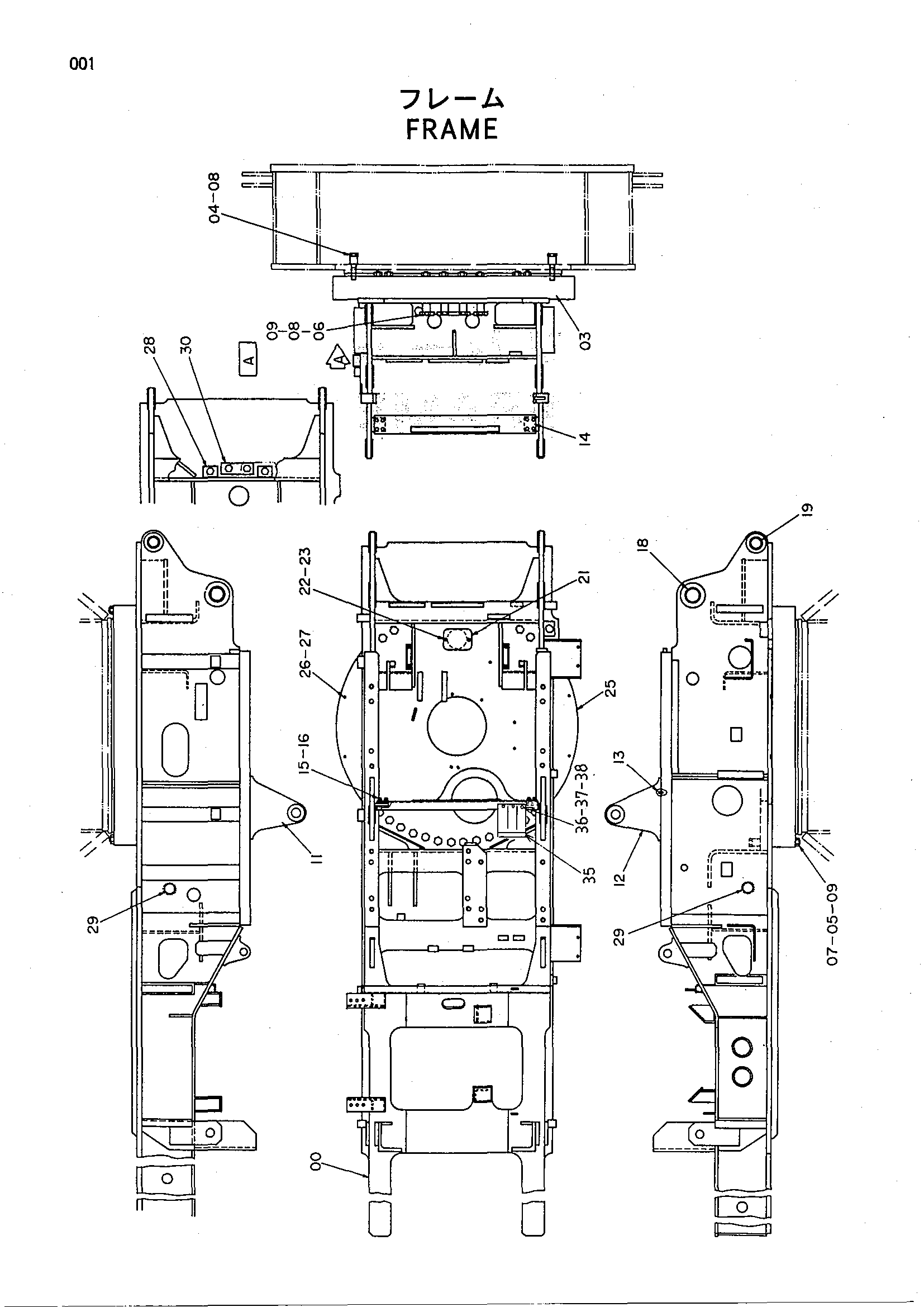

Заводская схема «Рама» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003952 | Рама основной | 1 |
| 03 | 4204340 | Подшипник. свингкиркл | 1 |
| 04 | J833011 | Болт | 32 |
| 06 | J833022 | Болт | 8 |
| 07 | J833027 | Болт | 14 |
| 08 | 4203448 | Проставка | 54 |
| 09 | J953030 | Гайка | 22 |
| 11 | 9730239 | Кронштейн | 1 |
| 12 | 9730240 | Кронштейн | 1 |
| 13 | J400832 | Установочный штифт | 4 |
| 14 | 8063670 | Стойка | 1 |
| 15 | M211650 | Болт | 8 |
| 16 | M660016 | U-образная гайка | 8 |
| 18 | 4221919 | Втулка | 2 |
| 19 | 4318542 | Втулка | 2 |
| 21 | 4093445 | Крышка | 1 |
| 22 | J901220 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 25 | 4155701 | Крышка | 2 |
| 26 | J901220 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 4 |
| 28 | 4337295 | Ограничитель | 2 |
| 29 | 4158671 | Защитный кожух | 2 |
| 30 | 4337300 | Ограничитель | 1 |
| 35 | 9742023 | Кронштейн | 1 |
| 36 | J901035 | Болт | 3 |
| 37 | A590910 | Пружинная шайба | 3 |
| 38 | J222010 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
