Ковш трубопроводы (базовый машина) NO.3 — HITACHI HE6010B

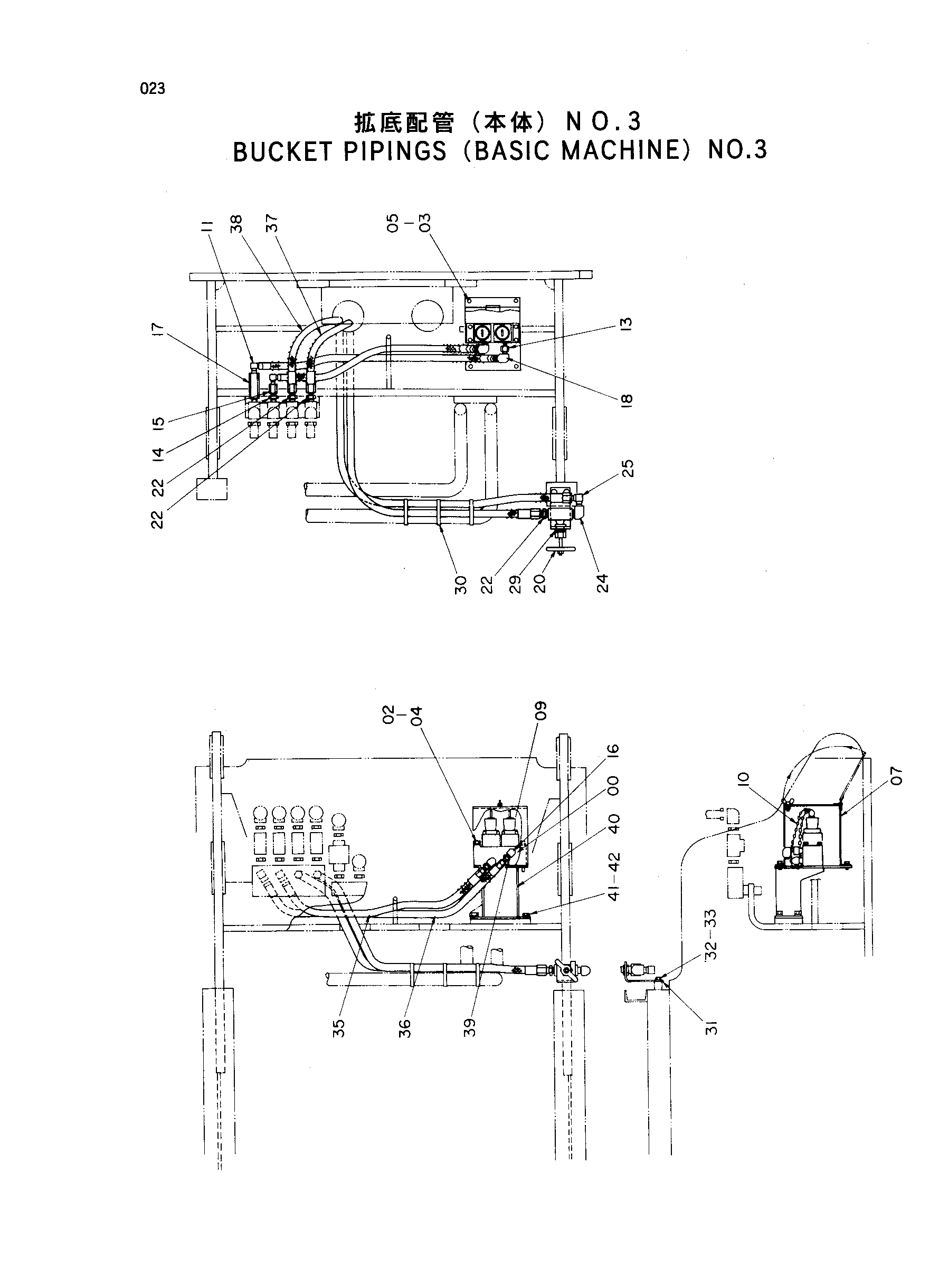

Заводская схема «Ковш трубопроводы (базовый машина) NO.3» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3035773 | Блок коллектор | 1 |
| 02 | J900880 | Болт | 4 |
| 03 | J900820 | Болт | 4 |
| 04 | A590908 | Пружинная шайба | 8 |
| 05 | A590108 | Плоская шайба | 4 |
| 07 | 7027565 | Крышка | 1 |
| 09 | 4149180 | Клапан регулировочный | 2 |
| 10 | 4085770 | Цепь | 4 |
| 13 | 4156947 | Адаптер | 1 |
| 14 | 94-1702 | Адаптер | 1 |
| 15 | 94-0676 | Разъём S | 1 |
| 16 | 94-0631 | Угловой штуцер | 2 |
| 17 | 492238 | Адаптер | 1 |
| 18 | 94-0631 | Угловой штуцер | 2 |
| 20 | 4023814 | Клапан | 1 |
| 22 | 94-1303 | Адаптер | 3 |
| 24 | 94-0632 | Угловой штуцер | 1 |
| 25 | 94-1403 | Угловой штуцер | 1 |
| 29 | A590127 | Плоская шайба | 2 |
| 30 | 4055312 | Ленточный зажим | 5 |
| 31 | 4240871 | Кронштейн | 1 |
| 32 | J901020 | Болт | 2 |
| 33 | A590910 | Пружинная шайба | 2 |
| 35 | 4320016 | Шланг | 1 |
| 36 | 4320017 | Шланг | 1 |
| 37 | 4319393 | Шланг | 1 |
| 38 | 4319387 | Шланг | 1 |
| 40 | 8056992 | Кронштейн | 1 |
| 41 | J901220 | Болт | 4 |
| 42 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
