Инклино измеритель — HITACHI HE6010B

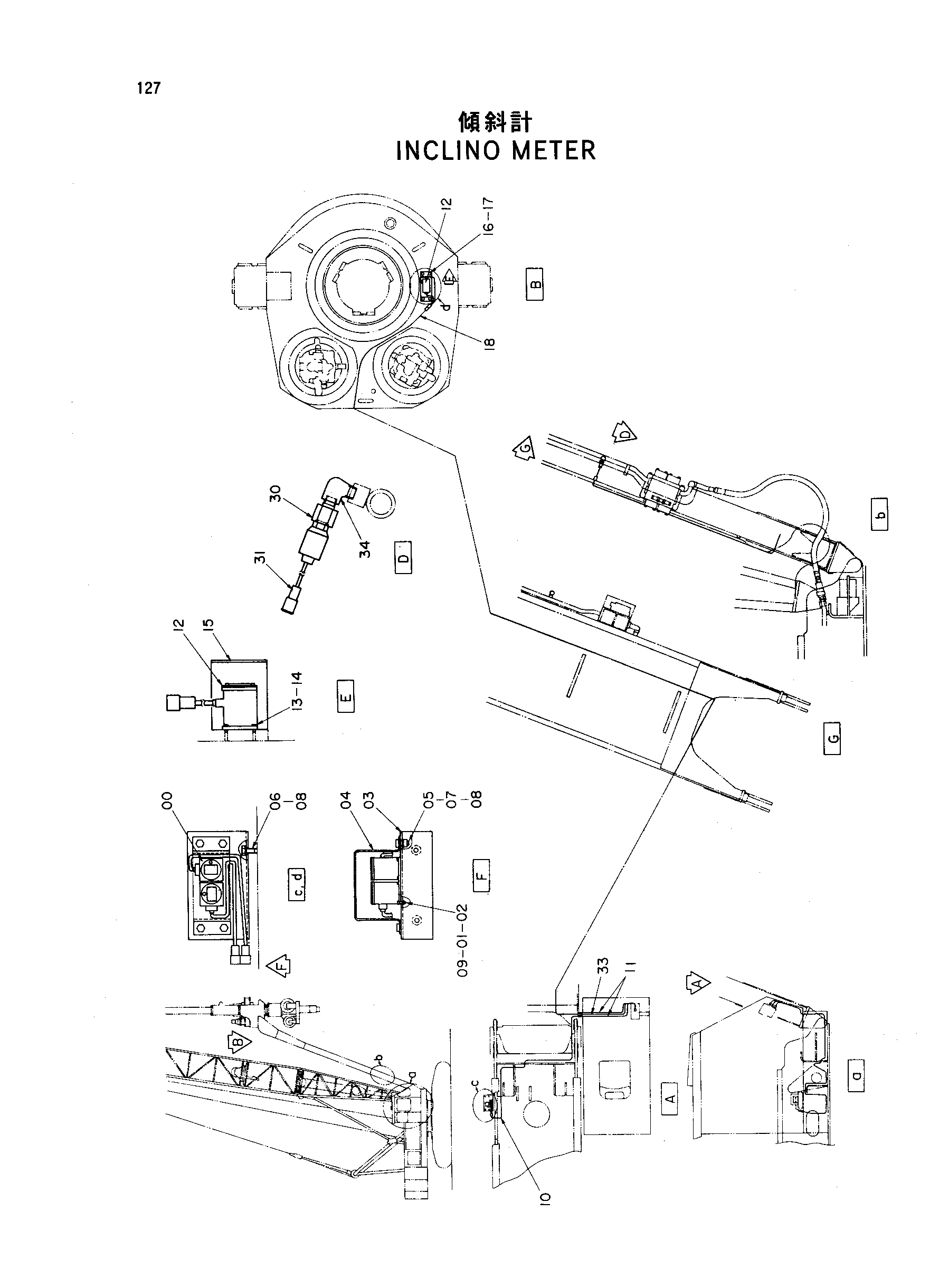

Заводская схема «Инклино измеритель» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4318874 | Измеритель инклино | 2 |
| 01 | M500403 | Гайка | 8 |
| 02 | A590904 | Пружинная шайба | 8 |
| 03 | 8057174 | Кронштейн | 1 |
| 04 | 4319967 | Крышка | 1 |
| 05 | J901025 | Болт | 4 |
| 06 | J901020 | Болт | 2 |
| 07 | J950010 | Гайка | 4 |
| 08 | A590910 | Пружинная шайба | 6 |
| 09 | M430416 | Винт | 8 |
| 10 | 4320386 | Жгут проводов | 1 |
| 11 | 4320385 | Жгут проводов | 2 |
| 12 | 4318874 | Измеритель инклино | 2 |
| 13 | M430410 | Винт | 8 |
| 14 | A590904 | Пружинная шайба | 8 |
| 15 | 4345261 | Крышка | 1 |
| 16 | J901020 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | 4359235 | Жгут проводов | 1 |
| 19 | 4000855 | Зажим трубка | 20 |
| 20 | 455156 | Седло винта | 20 |
| 21 | M430610 | Винт | 20 |
| 22 | A590906 | Пружинная шайба | 20 |
| 30 | 4292824 | Адаптер | 1 |
| 30-3 | 9123848 | アツリヨクケイ | 1 |
| 31 | 4266902 | Датчик давления | 1 |
| 33 | 4339831 | Жгут проводов | 1 |
| 34 | 94-0631 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
