Гидромотор трубопроводы (передний концевой) — HITACHI HE6010B

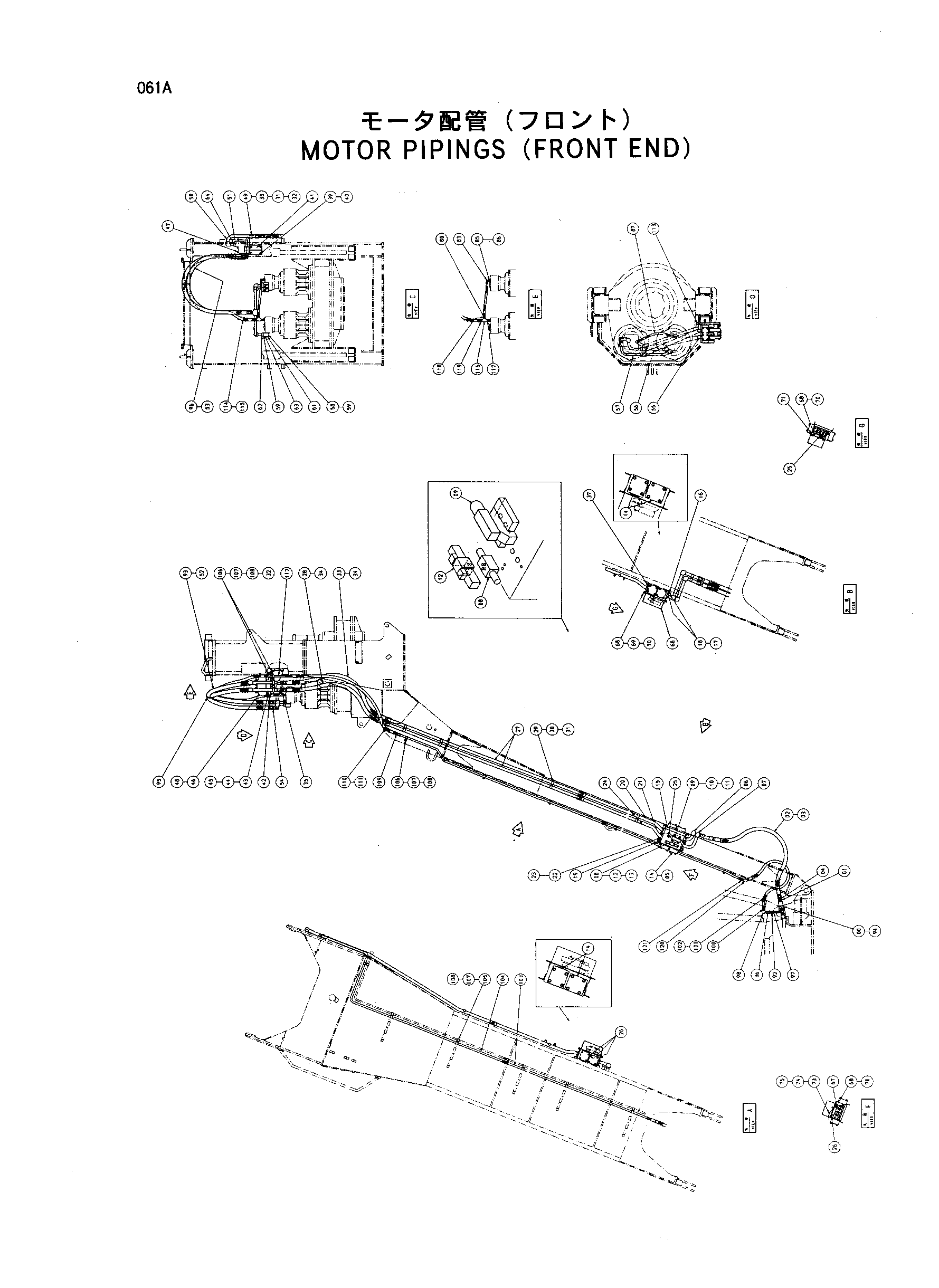

Заводская схема «Гидромотор трубопроводы (передний концевой)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4223635	Самоуплотняющееся соединение	2
01	94-1606	Переходник	2
02	4320237	Шланг	2
03	4196280	Защита шланга	2
04	94-1306	Адаптер	6
05	A811035	Уплотнительное кольцо	12
06	8056993	Трубка	1
07	8056994	Трубка	1
08	4318758	Предохранительный клапан	1
09	4302934	Предохранительный клапан	2
10	94-1603	Переходник	1
11	4506320	Уплотнительное кольцо	2
12	4318757	Клапан SOL.	1
13	4138928	Уплотнительное кольцо	8
14	4318759	Обратный клапан	4
15	1019259	Коллектор	1
16	4320782	Кронштейн	1
17	A590914	Пружинная шайба	8
18	J901432	Болт	8
19	960821	Болт проушина	2
20	8056995	Трубка	1
21	8056996	Трубка	1
22	A811040	Уплотнительное кольцо	4
23	M341236	Болт с внутренним шестигранником	16
24	94-2023	Пробка	2
25	94-2016	Пробка	2
26	94-2010	Пробка	4
27	8056997	Трубка	2
28	4320236	Шланг	1
29	4053696	Хомут трубки	7
30	J901270	Болт	9
31	A590912	Пружинная шайба	24
32	J950012	Гайка	7
33	4320237	Шланг	1
34	4196280	Защита шланга	2
35	94-1304	Адаптер	3
36	4163091	Обратный клапан	1
37	4320770	Кронштейн	1
38	4131885	Адаптер	1
39	A590916	Пружинная шайба	4
40	J901635	Болт	4
41	8055196	Кронштейн	1
42	3042198	Блок	1
43	J901255	Болт	15
44	94-0603	Угловой штуцер	1
45	94-1704	Адаптер	1
46	9124160	Тормозной клапан	1
47	M341611	Болт с внутренним шестигранником	8
48	A811045	Уплотнительное кольцо	2
49	4226121	Хомут трубки	1
50	9730641	Трубка	2
51	A811040	Уплотнительное кольцо	2
52	4320240	Шланг	1
53	4055103	Защитный кожух	2
55	94-1406	Угловой штуцер	2
56	8057048	Трубка	1
57	8057049	Трубка	1
58	3066152	Блок	4
59	A811030	Уплотнительное кольцо	8
60	4055191	Защита шланга	1
61	M341071	Болт с внутренним шестигранником	16
62	M341040	Болт с внутренним шестигранником	16
63	4187322	Пробка	4
64	M341240	Болт с внутренним шестигранником	8
65	9741104	Трубка	1
66	8057312	Крышка клапан	1
67	4320771	Кронштейн	1
68	J901025	Болт	8
69	J950010	Гайка	4
70	A590910	Пружинная шайба	8
71	4320772	Кронштейн	1
72	8057022	Трубка	1
73	4000854	Зажим трубка	1
74	M430610	Винт	1
75	A590906	Пружинная шайба	1
76	4077919	Хомут трубки	8
77	4053595	Хомут трубки	3
78	4157691	Шланг	1
80	94-1303	Адаптер	1
81	4056329	Защитный кожух	1
82	9739798	Трубка	1
83	94-1403	Угловой штуцер	1
84	94-1404	Угловой штуцер	1
85	4200314	Адаптер	2
86	4506418	Уплотнительное кольцо	2
87	4055171	Шланг	1
88	4157696	Шланг	1
89	4306245	Защита шланга	1
90	94-0663	Тройник	1
91	94-1903	Адаптер	1
92	94-1703	Адаптер	1
94	4044883	Хомут	2
95	4055312	Ленточный зажим	8
96	4264461	Шланг	2
97	4073093	Муфта	1
98	94-0632	Угловой штуцер	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
