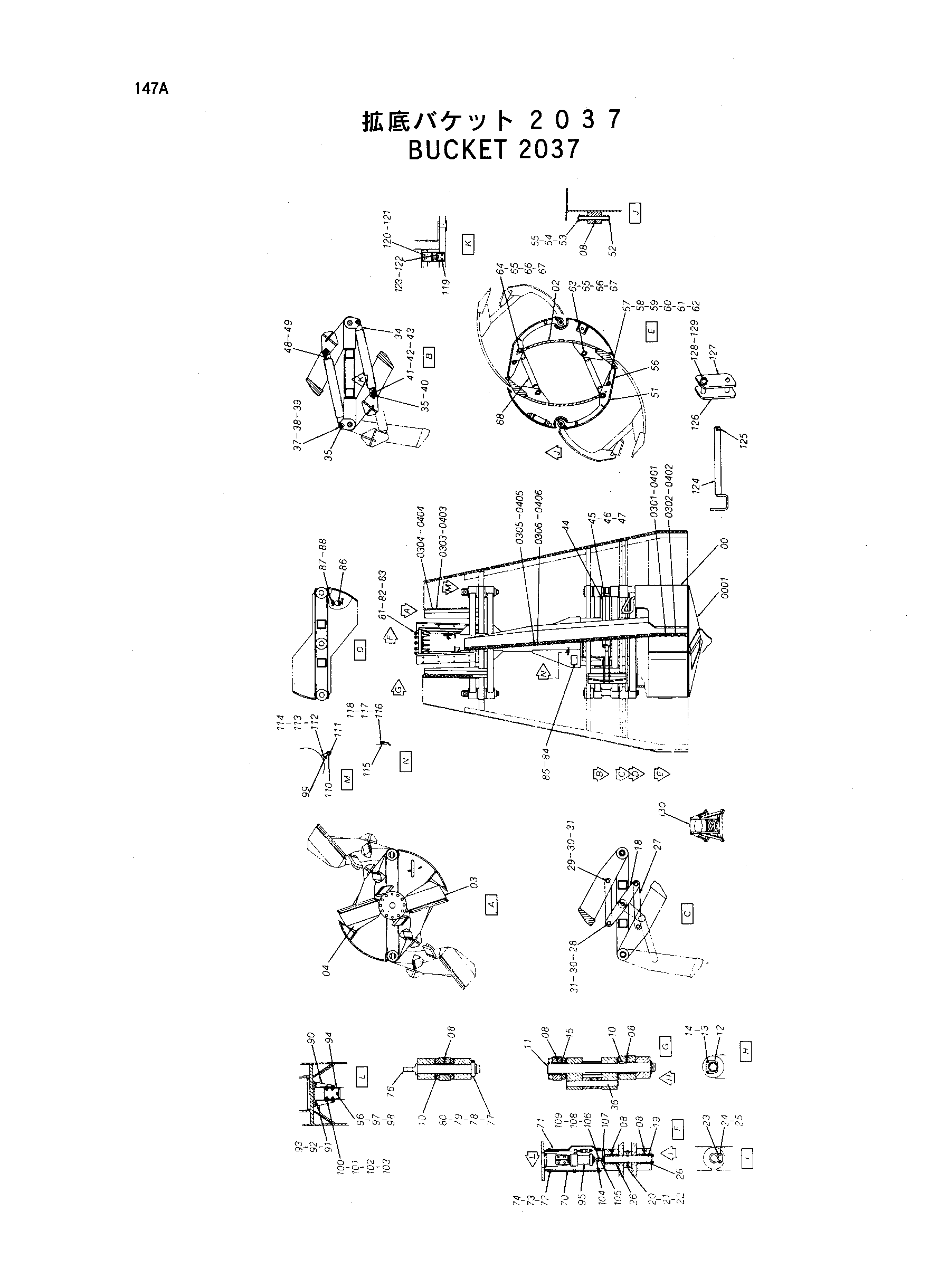

Ковш 2037 — HITACHI HE6010B

Заводская схема «Ковш 2037» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6011847	Ковш	1
0001	7020740	Крышка	1
02	6011632	Направляющая	2
03	6011629	Отвал	1
0301	4206581	Резец	5
0302	4209335	Резец	3
0303	4271963	Резец	7
0304	4271964	Резец	7
0305	4271961	Резец	27
0306	4271962	Резец	27
04	6011630	Отвал	1
0401	4206581	Резец	5
0402	4209335	Резец	3
0403	4271963	Резец	7
0404	4271964	Резец	7
0405	4271961	Резец	27
0406	4271962	Резец	27
08	J75481	Пресс-маслёнка	10
10	4234379	Шланг	4
11	3044780	Палец	2
12	3044779	Пластина, блокировка	2
13	J901230	Болт	4
14	A590912	Пружинная шайба	4
15	4234738	Втулка	2
18	8044389	Екуализе	1
19	3044781	Палец	1
20	4239345	Болт	1
21	A590912	Пружинная шайба	1
22	J950012	Гайка	1
23	4234737	Пластина, блокировка	1
24	J901020	Болт	2
25	A590910	Пружинная шайба	2
26	3044778	Втулка	2
27	4277489	Тяга	2
28	4234735	Палец	2
29	4234734	Палец	2
30	A590145	Плоская шайба	8
31	A768071	Шплинт	4
34	4277488	Гидроцилиндр	2
35	J75481	Пресс-маслёнка	4
36	4233126	Палец	2
37	4237616	Блокировка пластина	2
38	J901225	Болт	4
39	A590912	Пружинная шайба	4
40	4234733	Палец	2
41	4234736	Пластина	4
42	J901020	Болт	8
43	A590910	Пружинная шайба	8
44	8051844	Крышка	2
45	4234740	U-образный болт	2
46	M500807	Гайка	8
47	A590908	Пружинная шайба	4
48	J901020	Болт	4
49	A590910	Пружинная шайба	4
51	6009910	Скрапер	2
52	4234732	Палец	2
53	4234743	Ограничитель	2
54	J901080	Болт	2
55	J950010	Гайка	2
56	8044391	Скрапер	2
57	4234731	Палец	2
58	4234742	Ограничитель	2
59	J901065	Болт	2
60	J950010	Гайка	2
61	A590910	Пружинная шайба	2
62	4234728	Палец	2
63	4234730	Палец	2
64	4234729	Палец	2
65	4234741	Ограничитель	4
66	J901075	Болт	4
67	J950010	Гайка	4
68	8044392	Тяга	2
70	4272543	Крышка	1
71	8050391	Крышка	1
72	J900616	Болт	12
73	A590906	Пружинная шайба	12
74	A590106	Плоская шайба	12
76	3044782	Палец	2
77	3044783	Ограничитель	4
78	J901208	Болт	4
79	J950012	Гайка	4
80	A590912	Пружинная шайба	4
81	J932404	Болт	10
82	J951024	Гайка	10
83	4085614	Шайба	20
84	3057314	Информационная табличка	1
85	M493580	Приводной винт	4
86	4144503	Пружина	1
87	J901280	Болт	1
88	J950012	Гайка	2
91	8050303	Адаптер	2
92	4271976	Палец	4
93	A590130	Плоская шайба	4
94	4080985	Стопорный палец	4
95	8052795	Кронштейн	2
96	J901025	Болт	4
97	A590110	Плоская шайба	4
98	A590910	Пружинная шайба	4
99	8052910	Тяга	1
100	4245393	Датчик	1
101	J901025	Болт	2
102	A590110	Плоская шайба	2
103	A590910	Пружинная шайба	2
104	9739677	Кронштейн	1
105	J901030	Болт	8
106	A590110	Плоская шайба	8
107	A590910	Пружинная шайба	8
108	J950010	Гайка	8
109	4172057	Фланец	1
110	4144254	Шарнир	1
111	4163610	Болт	3
112	4163611	Болт	3
113	4163612	Гайка	3
114	4163613	Пружинная шайба	6
115	4304235	Резиновая прокладка	1
116	4011675	Хомут шланга	1
120	J901230	Болт	4
121	A590912	Пружинная шайба	2
122	4272542	Палец	2
123	414322	Стопорный палец	2
124	9736659	Палец	2
125	414322	Стопорный палец	2
126	8052896	Кронштейн	1
127	4290911	Штанга	1
128	A590116	Плоская шайба	1
129	J950016	Гайка	1
130	6012181	Стойка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
