Рама ограничитель выключатель — HITACHI HE6010B

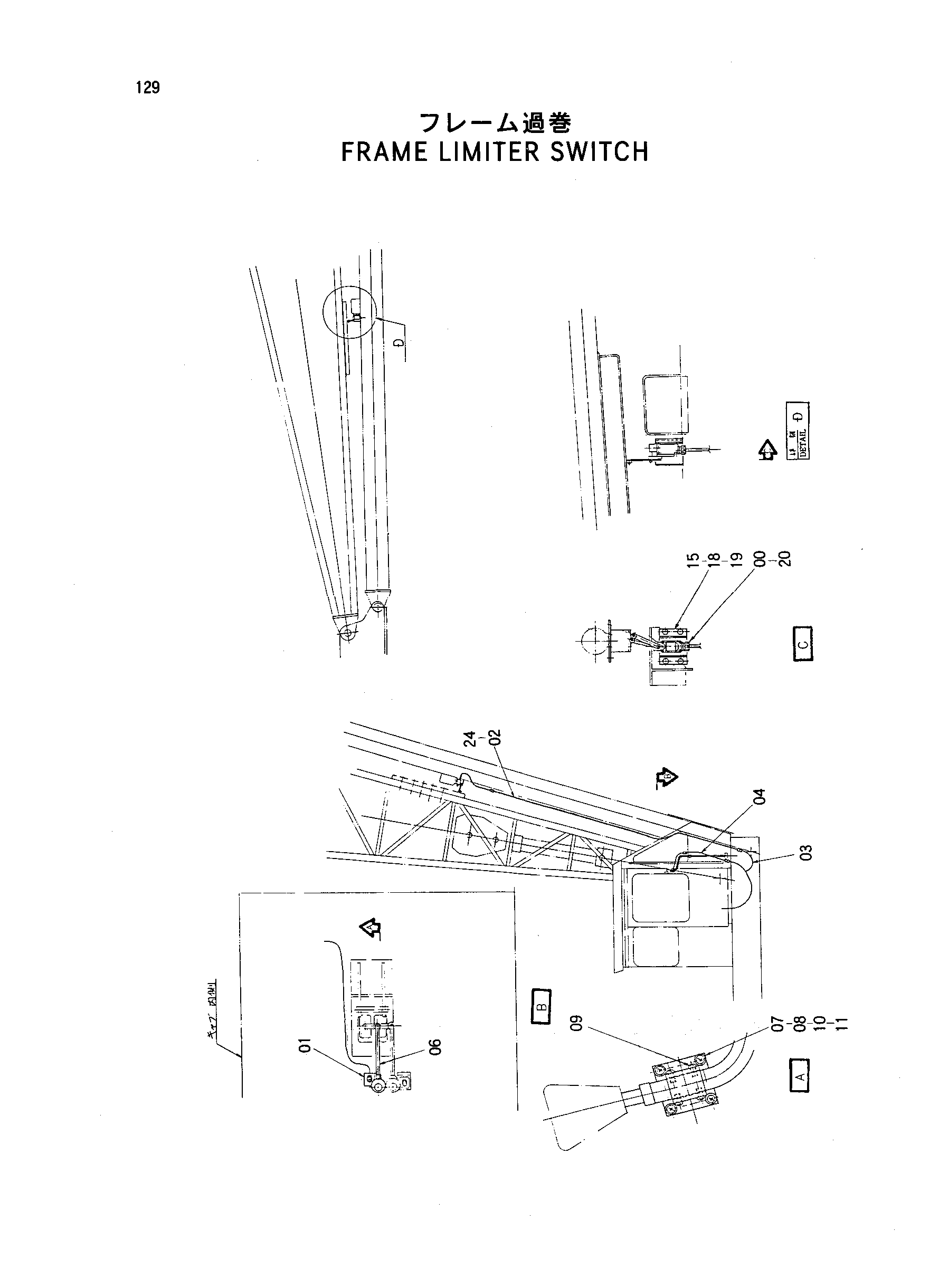

Заводская схема «Рама ограничитель выключатель» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4353175 | Выключатель концевой | 1 |
| 01 | 4353191 | Выключатель тумблер | 1 |
| 02 | 4353523 | Жгут проводов | 1 |
| 03 | 4354800 | Жгут проводов | 1 |
| 04 | 4354812 | Жгут проводов | 1 |
| 06 | 8032403 | Рычаг | 1 |
| 07 | 9722293 | Опора | 1 |
| 08 | M430408 | Винт | 4 |
| 09 | M430406 | Винт | 4 |
| 10 | A590904 | Пружинная шайба | 4 |
| 11 | A590104 | Плоская шайба | 4 |
| 15 | 8063262 | Крышка | 1 |
| 18 | J901020 | Болт | 4 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | J010616 | Болт с шайбой | 4 |
| 22 | 4353464 | Проводка | 1 |
| 24 | 4055311 | Ленточный зажим | 10 |
| 28 | 2037105 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
