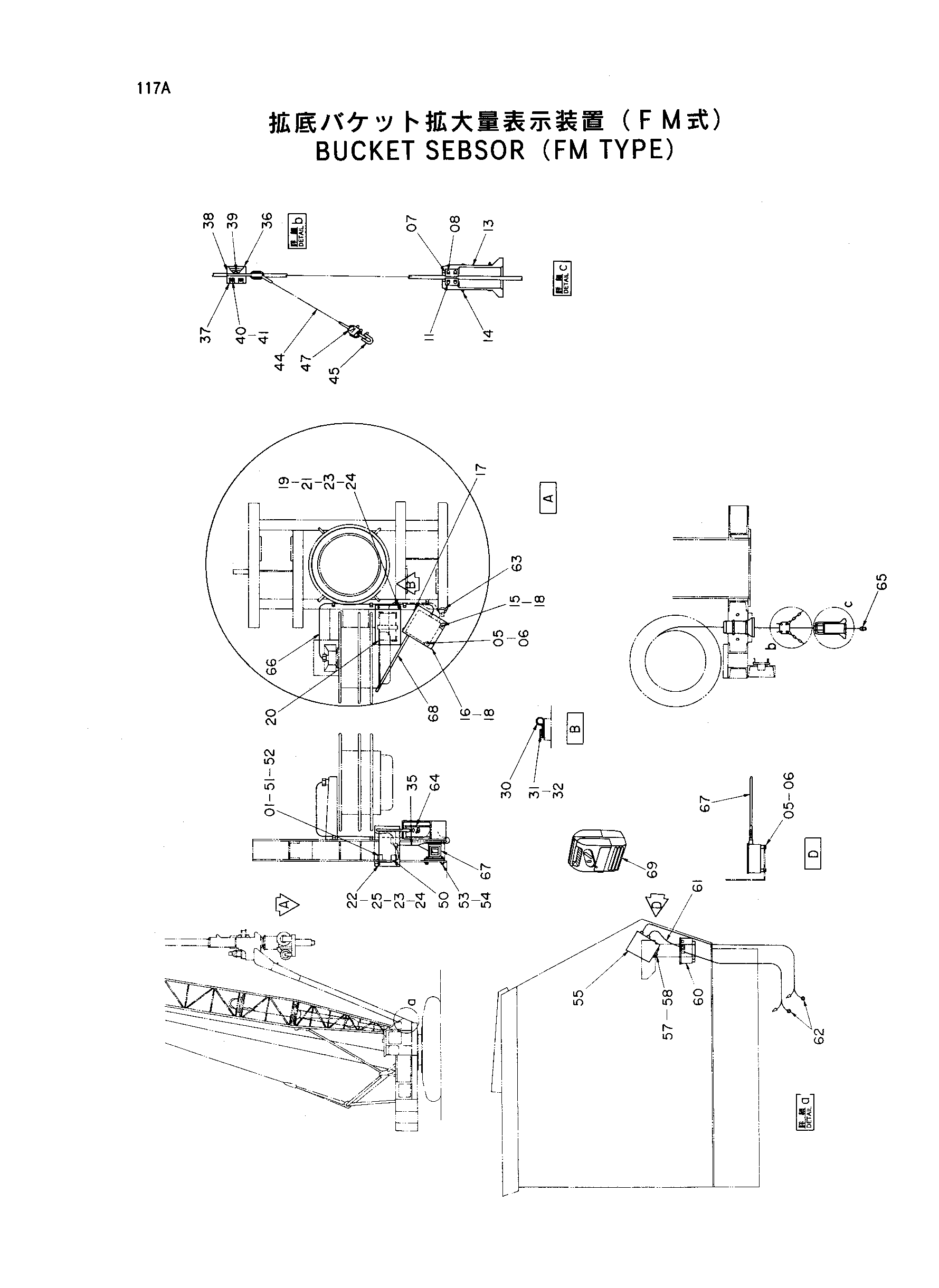

Ковш себсор (FM тип) — HITACHI HE6010B

Заводская схема «Ковш себсор (FM тип)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4200050	Аккумулятор	2
05	M500605	Гайка	16
06	A590906	Пружинная шайба	16
07	4223874	Держатель	2
08	M340630	Болт с внутренним шестигранником	4
11	M500605	Гайка	4
13	4175530	Ограничитель	1
14	4507512	Хомут шланга	2
15	J900620	Болт	2
16	3065818	Крышка	1
17	J900610	Болт	2
18	A590906	Пружинная шайба	4
19	M500605	Гайка	2
20	8042036	Крышка	1
21	J900616	Болт	2
22	J900614	Болт	2
23	A590906	Пружинная шайба	4
24	A590106	Плоская шайба	4
25	M500605	Гайка	2
30	4000856	Зажим трубка	8
31	M430610	Винт	8
32	A590906	Пружинная шайба	8
35	4055311	Ленточный зажим	10
36	4162649	Держатель	1
37	4162650	Держатель	1
38	4223870	Втулка	2
39	M470416	Винт	2
40	M340830	Болт с внутренним шестигранником	4
41	A590908	Пружинная шайба	4
44	4198475	Цепь	2
45	4198476	Серьга	4
46	4260020	Серьга	2
50	4214133	Резиновая прокладка	1
51	A590106	Плоская шайба	2
52	M500605	Гайка	6
52	M500807	Гайка	4
54	A590908	Пружинная шайба	4
55	4318612	Индикатор	1
57	J901020	Болт	2
58	A590910	Пружинная шайба	2
60	4318635	Измеритель	1
60-6	9123458	Ковш датчик	1
61	4195333	Жгут проводов	1
62	4163994	Жгут проводов	2
63	4195335	Жгут проводов	1
64	4318636	Измеритель	1
65	4318637	Жгут проводов	1
66	4320427	Жгут проводов	1
67	4200049	Измеритель волт	1
68	4195337	Антенна	2
69	4195338	Аккумулятор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
