Вставка стрела 3M (ED) — HITACHI HE6010B

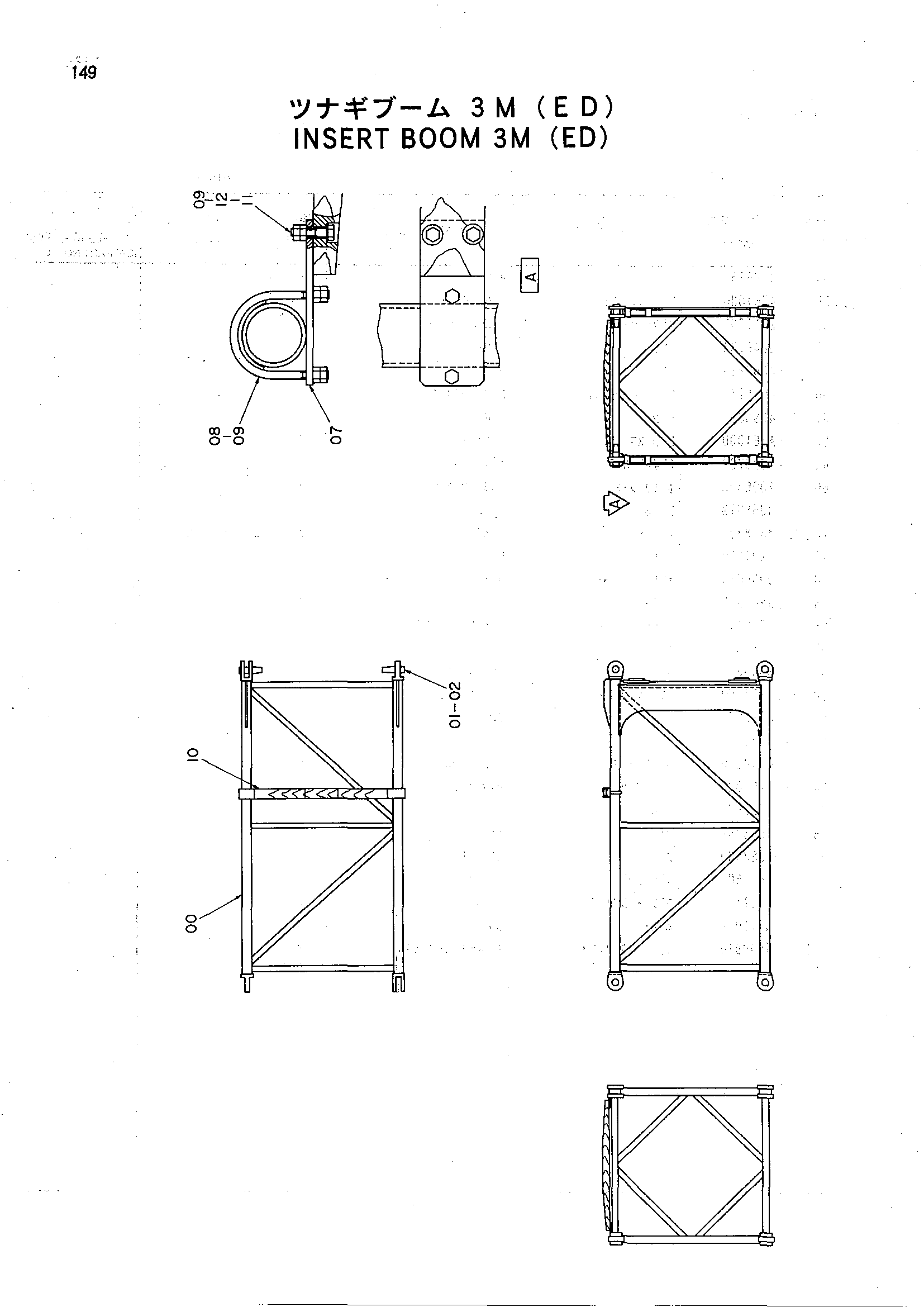

Заводская схема «Вставка стрела 3M (ED)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6013558	Стрела вставка	1
01	4046619	Палец	4
02	4043750	Стопорный палец	4
03	4025831	Трубка	1
07	4327428	Пластина	2
08	9741040	U-образный болт	2
10	3002612	Опора	1
12	A590112	Плоская шайба	4
13	J950012	Гайка	16
14	J901255	Болт	4

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
