Келлй BER 19.2M — HITACHI HE6010B

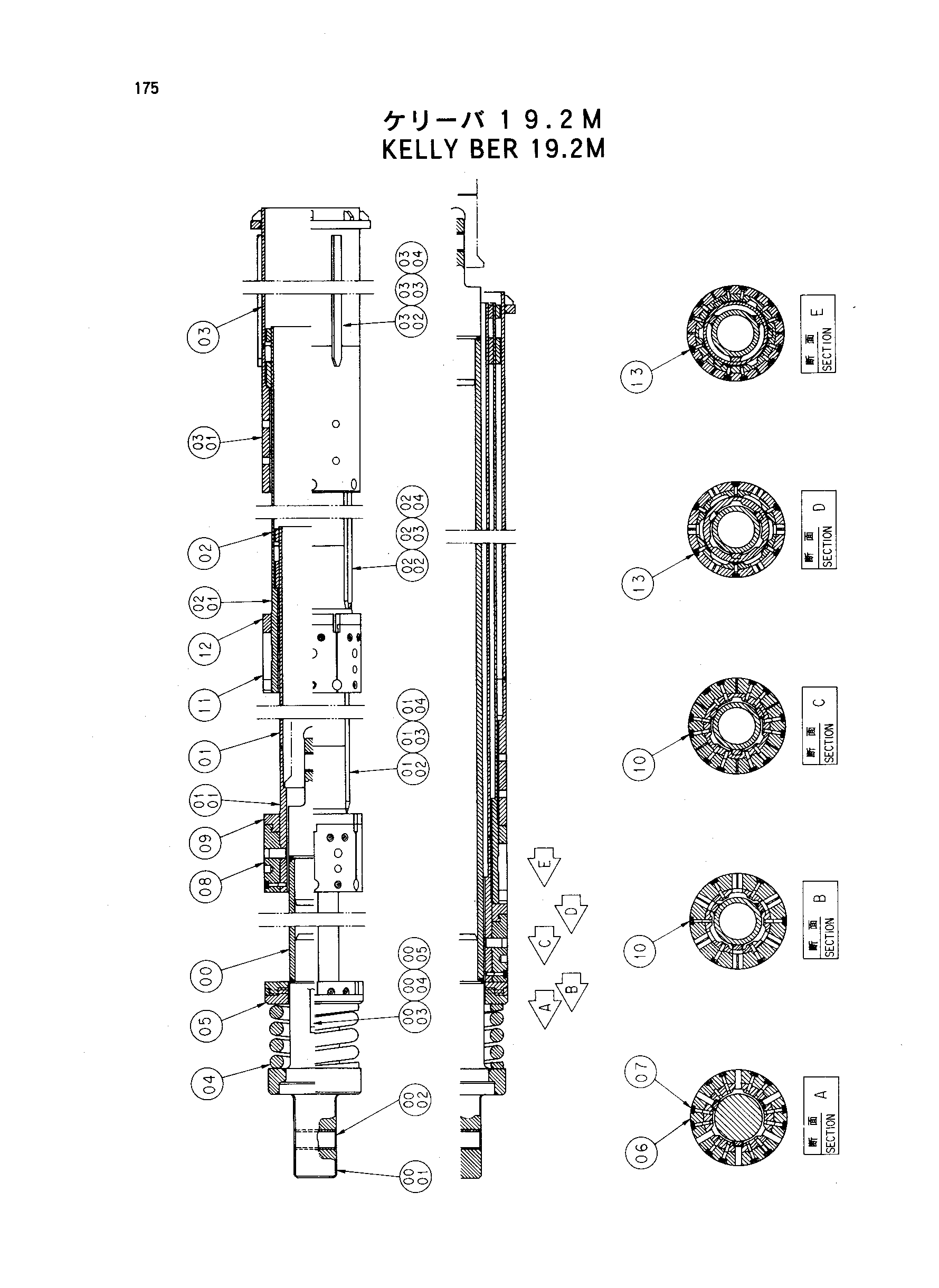

Заводская схема «Келлй BER 19.2M» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9123692 | Келлйбар19.2M | 1 | |
| 00 | 6013561 | Штанга келлй | 1 |
| 0001 | 8067772 | Рукоятка | 1 |
| 0002 | 4311363 | Втулка | 1 |
| 0003 | 4320863 | Штанга | 12 |
| 0004 | 4317550 | Штанга | 3 |
| 0005 | 4328580 | Штанга | 3 |
| 01 | 6013562 | Штанга келлй | 1 |
| 0101 | 2035595 | Трубка | 1 |
| 0102 | 4223693 | Штанга | 12 |
| 0103 | 4318293 | Штанга | 3 |
| 0104 | 4328581 | Штанга | 3 |
| 02 | 6013563 | Штанга келлй | 1 |
| 0201 | 2035596 | Трубка | 1 |
| 0202 | 4223693 | Штанга | 12 |
| 0203 | 4318294 | Штанга | 3 |
| 0204 | 4328581 | Штанга | 3 |
| 03 | 6013564 | Штанга келлй | 1 |
| 0301 | 2035429 | Трубка | 1 |
| 0302 | 4223693 | Штанга | 12 |
| 0303 | 4318295 | Штанга | 3 |
| 0304 | 4328582 | Штанга | 3 |
| 04 | 3065942 | Пружина | 1 |
| 05 | 3065573 | Седло пружины | 1 |
| 06 | 4317557 | Амортизатор | 6 |
| 07 | M341260 | Болт с внутренним шестигранником | 12 |
| 08 | 8057026 | Бобышка | 6 |
| 09 | 3065696 | Амортизатор | 3 |
| 10 | M341265 | Болт с внутренним шестигранником | 18 |
| 11 | 8057027 | Бобышка | 6 |
| 12 | 3065697 | Амортизатор | 3 |
| 13 | M341236 | Болт с внутренним шестигранником | 18 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
