Реел табел трубопроводы — HITACHI HE6010B

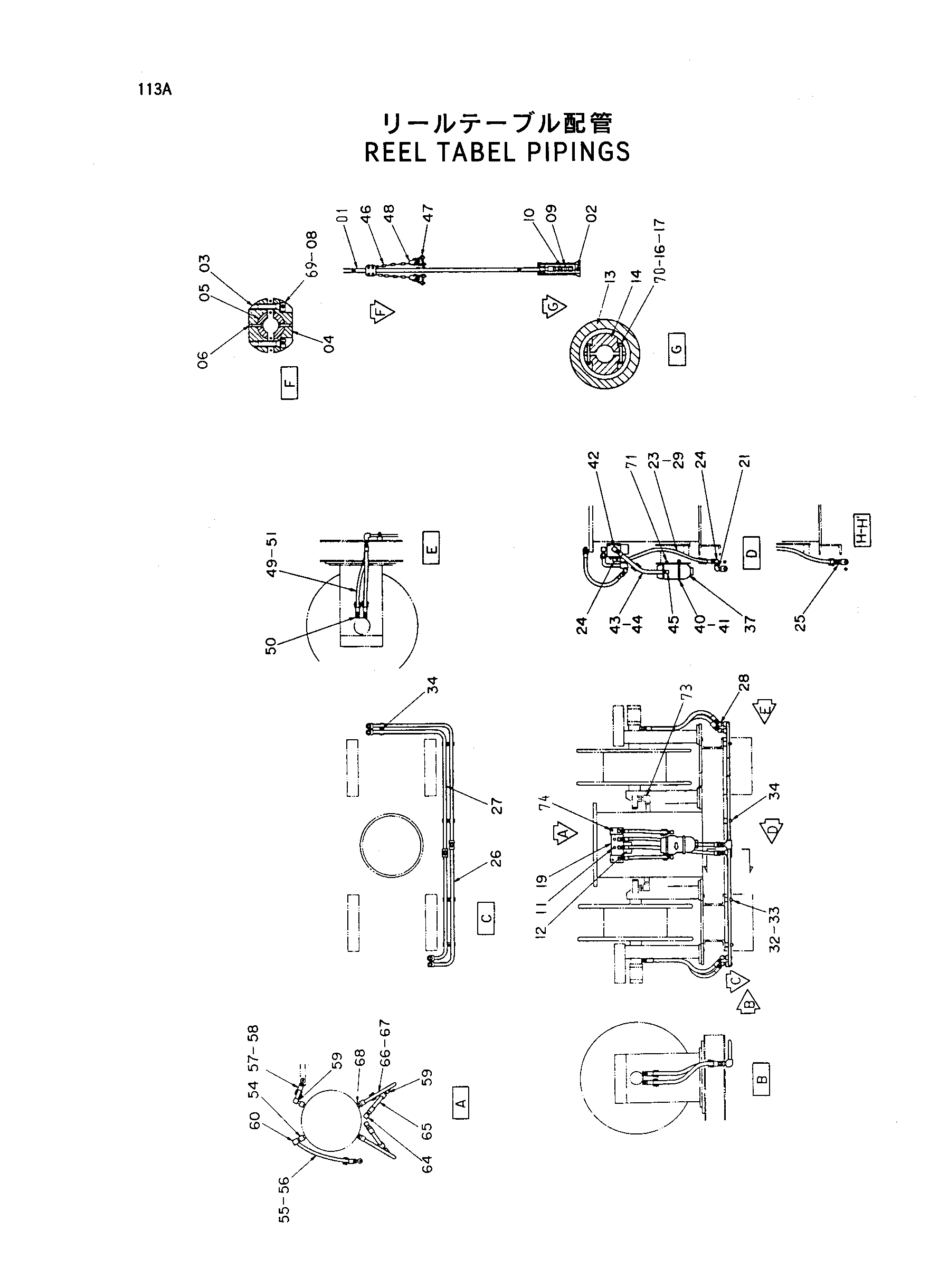

Заводская схема «Реел табел трубопроводы» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4361514	Шланг	2
02	4153624	Самоуплотняющееся соединение	2
03	4162649	Держатель	2
04	4162650	Держатель	2
05	4223249	Втулка	4
06	M470410	Винт	4
08	A590908	Пружинная шайба	8
09	94-1603	Переходник	2
10	94-1303	Адаптер	2
11	94-2023	Пробка	3
12	4222699	Предохранительный клапан	1
13	4168267	Ограничитель	2
14	4223200	Держатель	4
16	A590904	Пружинная шайба	8
18	4225460	Гайка	8
19	8041769	Блок коллектор	1
21	94-0632	Угловой штуцер	1
23	4067531	Шланг	2
24	94-1403	Угловой штуцер	3
25	94-1303	Адаптер	1
26	8057230	Трубка	1
27	8057231	Трубка	1
28	94-1503	Угловой штуцер	4
29	4053608	Защита шланга	2
32	4053593	Хомут трубки	5
33	J021045	Болт с шайбой	3
34	J021055	Болт с шайбой	2
37	4190850	Фильтр	1
40	4190851	U-образный болт	1
41	J950010	Гайка	4
42	94-1404	Угловой штуцер	2
43	4190202	Шланг	2
44	4055192	Защитный кожух	2
45	4190852	Угловой штуцер	2
46	4198475	Цепь	4
47	4198476	Серьга	8
48	4260020	Серьга	4
49	4067530	Шланг	4
50	4042032	Адаптер	4
50A	4506418	Уплотнительное кольцо	1
51	4053609	Защитный кожух	4
54	4260322	Адаптер	2
55	4067540	Шланг	1
56	4053613	Защитный кожух	1
57	4159537	Шланг	1
58	4055192	Защитный кожух	1
59	94-1504	Угловой штуцер	3
60	94-1404	Угловой штуцер	3
64	94-1404	Угловой штуцер	2
65	9730291	Трубка	2
66	4158156	Шланг	2
67	4055192	Защитный кожух	2
68	94-1304	Адаптер	2
69	4225455	Болт с внутренним шестигранником	8
70	4334730	Болт с внутренним шестигранником	8
71	J021025	Болт с шайбой	2
73	4314088	Угловой штуцер	2
74	J010816	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
