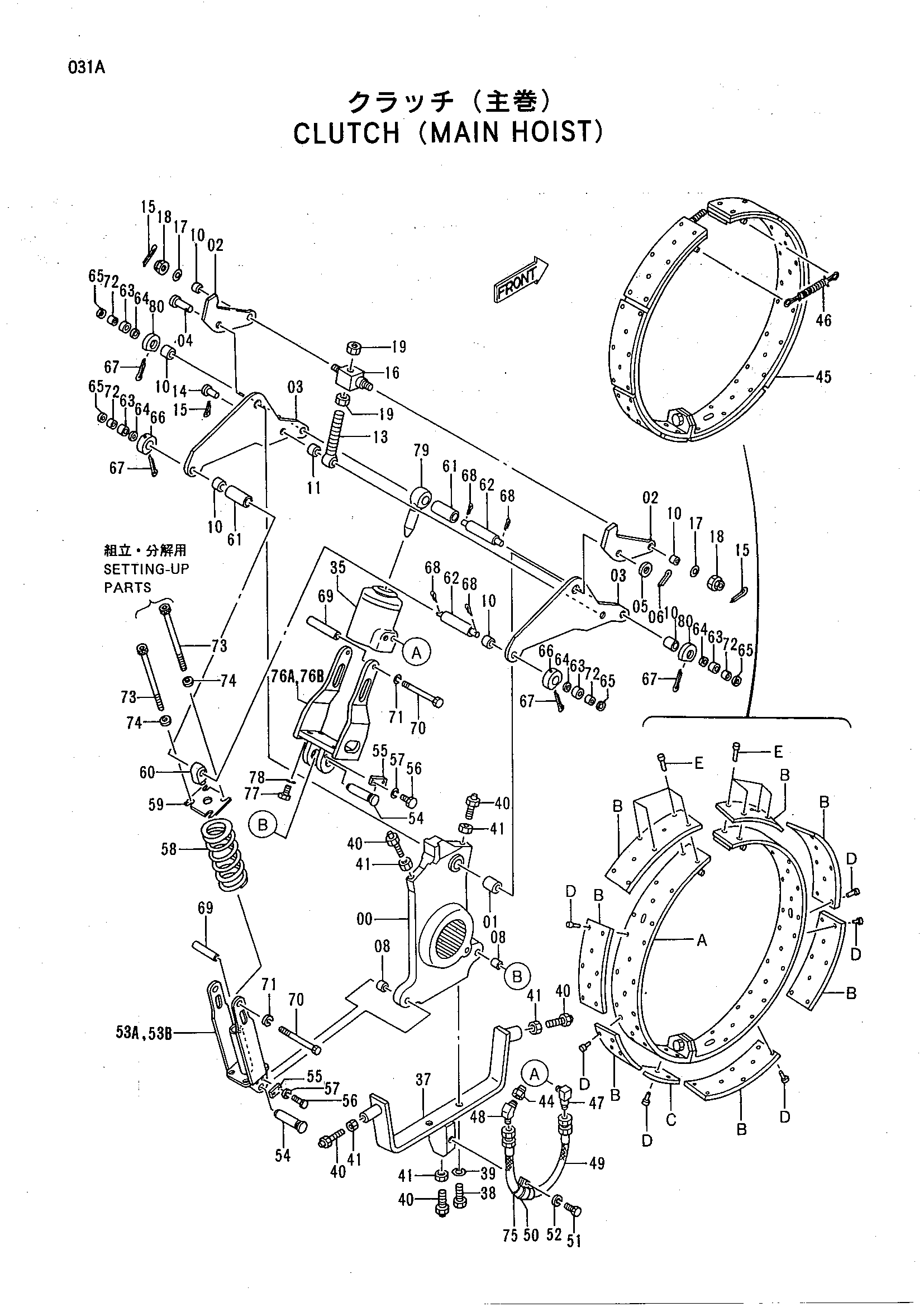

Муфта (основной подъёмный механизм) — HITACHI HE6010B

Заводская схема «Муфта (основной подъёмный механизм)» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2027663	Дривер муфта	2
01	4141532	Втулка	2
02	4240096	Рычаг	4
03	4222824	Рычаг	4
04	4141533	Палец	2
05	A590127	Плоская шайба	2
06	A764040	Шплинт	2
08	4141529	Втулка	4
10	4174226	Втулка	12
11	4174227	Втулка	2
13	4174228	Болт проушина	2
14	4174301	Палец	2
15	A764028	Шплинт	6
16	4174229	Труннион	2
17	A590116	Плоская шайба	4
18	M641619	Корончатая гайка	4
19	J951024	Гайка	4
35	4281295	Гидроцилиндр масляный	2
37	8040858	Направляющая лента	2
38	J901235	Болт	4
39	A590912	Пружинная шайба	4
40	4156705	Болт направляющая	10
41	J950012	Гайка	10
44	4156947	Адаптер	2
45	9093053	Лента муфта	2
45	9145383	Лента муфта в сборе	2
45A	6009236	Лента муфта	1
45B	4251769	Накладка	7
45B	4356553	Накладка	7
45C	4141526	Накладка	1
45C	4356554	Накладка	1
45D	944582	Заклёпка	47
45E	4067163	Заклёпка	10
46	4188413	Пружина	4
47	4247885	Угловой штуцер	2
48	94-1502	Угловой штуцер	2
49	4055214	Шланг	2
50	4190263	Зажим	2
51	J901016	Болт	2
52	A590910	Пружинная шайба	2
53A	8043871	Кронштейн(правый)	1
53B	8043872	Кронштейн(левый)	1
54	4217447	Палец	4
55	4217448	Стопорная пластина	4
56	J900816	Болт	8
57	A590908	Пружинная шайба	8
58	4217454	Пружина	2
59	9729588	Сиденье	2
60	4217449	Шток пусх	2
61	4198051	Втулка	4
62	4217450	Палец	4
63	4217451	Ролик	8
64	4193237	Проставка	8
65	4217453	Проставка	8
66	4217452	Проставка	4
67	A765050	Шплинт	8
68	A762020	Шплинт	8
69	4217455	Проставка	4
70	J901002	Болт	4
71	A590910	Пружинная шайба	4
72	4193426	Втулка	8
73	4217312	Болт с внутренним шестигранником	4
74	A590112	Плоская шайба	4
75	4023275	Защитный кожух	2
76A	8052608	Кронштейн	1
76B	8052609	Кронштейн	1
77	J900822	Болт	8
78	A590908	Пружинная шайба	8
79	4247883	Шток пусх	2
80	4272599	Проставка	4
