Масса дрилл управление детали NO.1 — HITACHI HE6010B

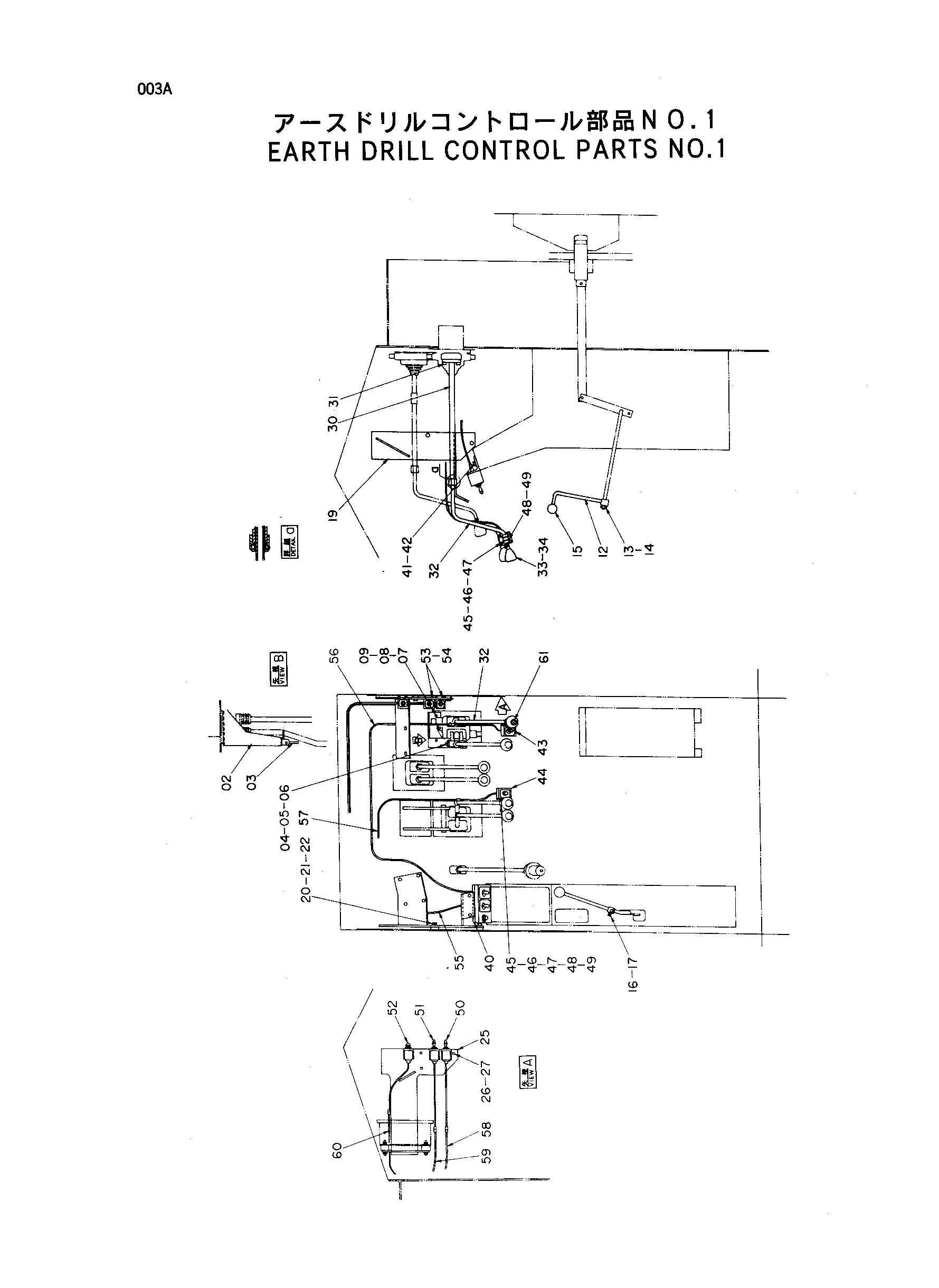

Заводская схема «Масса дрилл управление детали NO.1» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8032643	Кронштейн	1
03	9722941	Ограничитель	1
04	437866	Палец	1
05	A762016	Шплинт	1
06	A590108	Плоская шайба	1
07	J901030	Болт	2
08	A590910	Пружинная шайба	2
09	A590110	Плоская шайба	2
12	9723687	Рычаг	1
13	A590908	Пружинная шайба	1
14	M500807	Гайка	1
15	499845	Рукоятка	1
16	M500605	Гайка	1
17	J900614	Болт	1
19	7024451	Кронштейн	1
20	J901018	Болт	3
21	A590910	Пружинная шайба	3
22	A590110	Плоская шайба	3
25	8057175	Кронштейн	1
26	J901025	Болт	3
27	A590910	Пружинная шайба	3
30	9721532	Рычаг	1
31	M341220	Болт с внутренним шестигранником	2
32	8031059	Рычаг	1
33	4154737	Рукоятка	1
34	J950010	Гайка	1
40	4259927	Короб управление	1
41	J900614	Болт	2
42	A590906	Пружинная шайба	2
43	4257316	Выключатель	1
44	4261200	Выключатель	1
45	9722293	Опора	2
46	M430406	Винт	8
47	A590904	Пружинная шайба	8
48	M430408	Винт	8
49	A590104	Плоская шайба	8
50	4261201	Выключатель	1
51	4318967	Выключатель	1
52	4327747	Короб управление	1
53	M430410	Винт	16
54	A590904	Пружинная шайба	16
55	4261203	Жгут проводов	1
56	4261204	Жгут проводов	1
57	4261205	Жгут проводов	1
58	4261206	Жгут проводов	1
59	4318952	Жгут проводов	1
60	4327792	Жгут проводов	1
61	4167899	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
