Ковш 1731 — HITACHI HE6010B

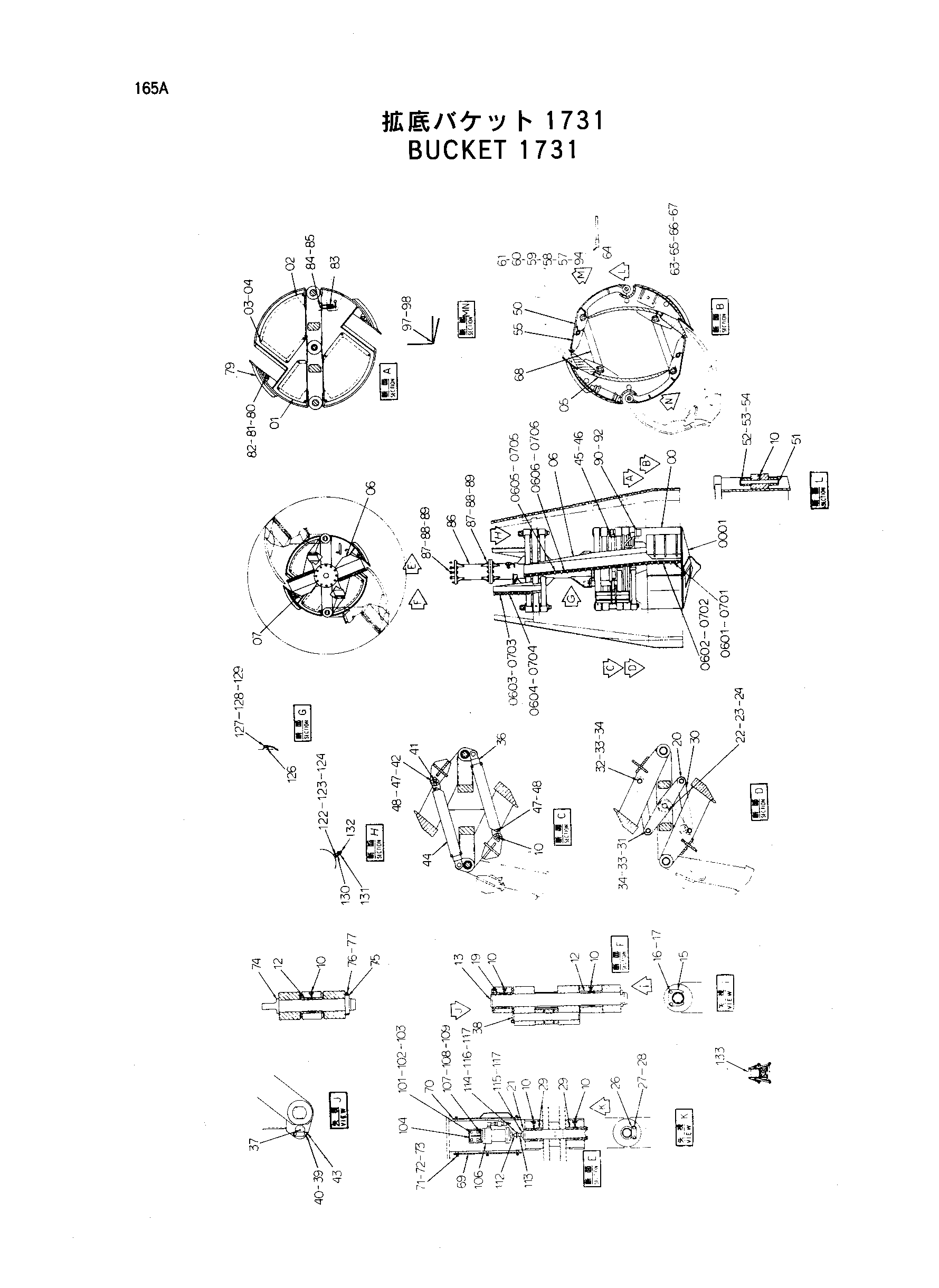

Заводская схема «Ковш 1731» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6009717	Ковш	1
0001	8043614	Крышка	1
01	4233124	Крышка	1
02	4233125	Крышка	2
03	J901230	Болт	11
04	A590912	Пружинная шайба	11
05	7020438	Направляющая	2
06	6009715	Отвал	1
0601	4206581	Резец	5
0602	4209335	Резец	3
0603	4226598	Резец	6
0604	4226599	Резец	7
0605	4226527	Резец	22
0606	4226528	Резец	22
07	6009716	Отвал	1
0701	4206581	Резец	5
0702	4209335	Резец	3
0703	4226598	Резец	6
0704	4226599	Резец	7
0705	4226527	Резец	22
0706	4226528	Резец	22
10	J75481	Пресс-маслёнка	12
12	4234739	Втулка	4
13	3044780	Палец	2
15	3044779	Пластина, блокировка	2
16	J901235	Болт	4
17	A590912	Пружинная шайба	4
19	4234738	Втулка	2
20	8043615	Екуализер	1
21	3044781	Палец	1
22	4234294	Болт	1
23	A590912	Пружинная шайба	1
24	J950012	Гайка	1
26	4234737	Пластина, блокировка	1
27	J901025	Болт	2
28	A590910	Пружинная шайба	2
29	3044778	Втулка	2
30	4233122	Тяга	2
31	4234735	Палец	2
32	4232734	Кронштейн	2
33	A590152	Плоская шайба	8
34	A768080	Шплинт	4
36	4231355	Гидроцилиндр	2
37	J75481	Пресс-маслёнка	2
38	4233126	Палец	2
39	J901225	Болт	4
40	A590912	Пружинная шайба	4
41	4234733	Палец	2
42	4234736	Пластина	4
43	4237616	Блокировка пластина	2
44	8043685	Крышка	2
45	4234740	U-образный болт	2
46	M500807	Гайка	8
47	J901020	Болт	10
48	A590910	Пружинная шайба	10
50	6009714	Скрапер	2
51	4234732	Палец	2
52	4234743	Ограничитель	2
53	J901085	Болт	2
54	J950010	Гайка	2
55	8043688	Скрапер	2
57	4234731	Палец	2
58	4234742	Ограничитель	2
59	J901065	Болт	2
60	J950010	Гайка	2
61	A590910	Пружинная шайба	2
63	4234730	Палец	2
64	4234729	Палец	2
65	4234741	Ограничитель	4
66	J901080	Болт	4
67	J950010	Гайка	4
68	4233123	Тяга	2
69	4234295	Крышка	1
70	8043719	Крышка	1
71	J900616	Болт	12
72	A590906	Пружинная шайба	12
73	A590106	Плоская шайба	12
74	3044782	Палец	2
75	3044783	Ограничитель	4
76	J901208	Болт	4
77	M501210	Гайка	8
79	8043689	Адаптер	2
80	4226484	Палец	2
81	A590130	Плоская шайба	2
82	4080985	Стопорный палец	2
83	4144503	Пружина	1
84	J901280	Болт	1
85	J950012	Гайка	2
86	8043690	Соединение трубка	1
87	J932402	Болт	20
88	J951024	Гайка	20
89	4085614	Шайба	40
90	3042266	Информационная табличка	1
92	M493580	Приводной винт	4
94	4234728	Палец	2
97	4234297	Проставка	2
98	4234296	Проставка	2
101	J901025	Болт	4
102	A590110	Плоская шайба	4
103	A590910	Пружинная шайба	4
104	8043797	Кронштейн	1
106	4245393	Датчик	1
107	J901025	Болт	2
108	A590110	Плоская шайба	2
109	A590910	Пружинная шайба	2
112	4172057	Фланец	1
113	4144254	Шарнир	1
114	4163610	Болт	3
115	4163611	Болт	3
116	4163612	Гайка	3
117	4163613	Пружинная шайба	6
122	J901035	Болт	2
123	J950010	Гайка	2
124	A590910	Пружинная шайба	2
126	455156	Седло винта	2
127	4000856	Зажим трубка	2
128	M430610	Винт	2
129	A590906	Пружинная шайба	2
130	9739677	Кронштейн	1
131	4304235	Резиновая прокладка	1
132	4011675	Хомут шланга	1
133	6009725	Стойка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
