Масса дрилл управление детали NO.1 — HITACHI HE6010B

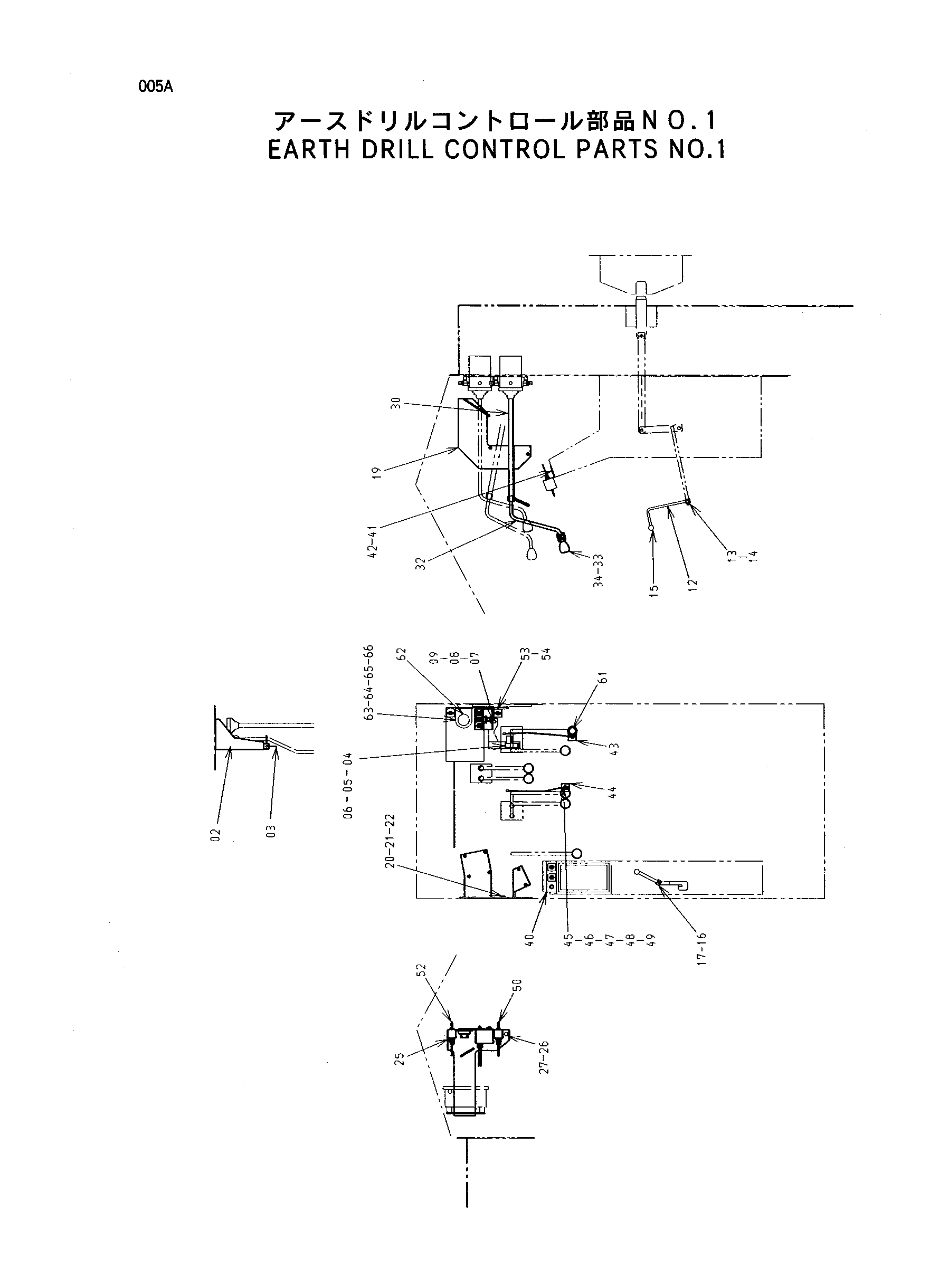

Заводская схема «Масса дрилл управление детали NO.1» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8032643 | Кронштейн | 1 |
| 03 | 9722941 | Ограничитель | 1 |
| 04 | 437866 | Палец | 1 |
| 05 | A762016 | Шплинт | 1 |
| 06 | A590108 | Плоская шайба | 1 |
| 07 | J901030 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | A590110 | Плоская шайба | 2 |
| 12 | 9723687 | Рычаг | 1 |
| 13 | A590908 | Пружинная шайба | 1 |
| 14 | M500807 | Гайка | 1 |
| 15 | 499845 | Рукоятка | 1 |
| 16 | M500605 | Гайка | 1 |
| 17 | J900614 | Болт | 1 |
| 19 | 7033050 | Кронштейн | 1 |
| 20 | J901018 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 3 |
| 22 | A590110 | Плоская шайба | 3 |
| 25 | 8057175 | Кронштейн | 1 |
| 26 | J901025 | Болт | 3 |
| 27 | A590910 | Пружинная шайба | 3 |
| 30 | 9721532 | Рычаг | 1 |
| 31 | M341220 | Болт с внутренним шестигранником | 2 |
| 32 | 8031059 | Рычаг | 1 |
| 33 | 4154737 | Рукоятка | 1 |
| 34 | J950010 | Гайка | 1 |
| 40 | 4259927 | Короб управление | 1 |
| 41 | J900614 | Болт | 2 |
| 42 | A590906 | Пружинная шайба | 2 |
| 43 | 4341005 | Выключатель тумблер | 1 |
| 44 | 4261200 | Выключатель | 1 |
| 45 | 9722293 | Опора | 3 |
| 46 | M430406 | Винт | 12 |
| 47 | A590904 | Пружинная шайба | 12 |
| 48 | M430408 | Винт | 12 |
| 49 | A590104 | Плоская шайба | 12 |
| 50 | 4261201 | Выключатель | 1 |
| 52 | 4261202 | Выключатель | 1 |
| 53 | M430410 | Винт | 8 |
| 54 | A590904 | Пружинная шайба | 24 |
| 61 | 4167899 | Информационная табличка | 1 |
| 62 | 2009719 | Уровень | 1 |
| 63 | 4358833 | Кронштейн | 1 |
| 64 | M430416 | Винт | 4 |
| 65 | A590904 | Пружинная шайба | 4 |
| 66 | M500403 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
