Ковш трубопроводы (базовый машина) NO.5 — HITACHI HE6010B

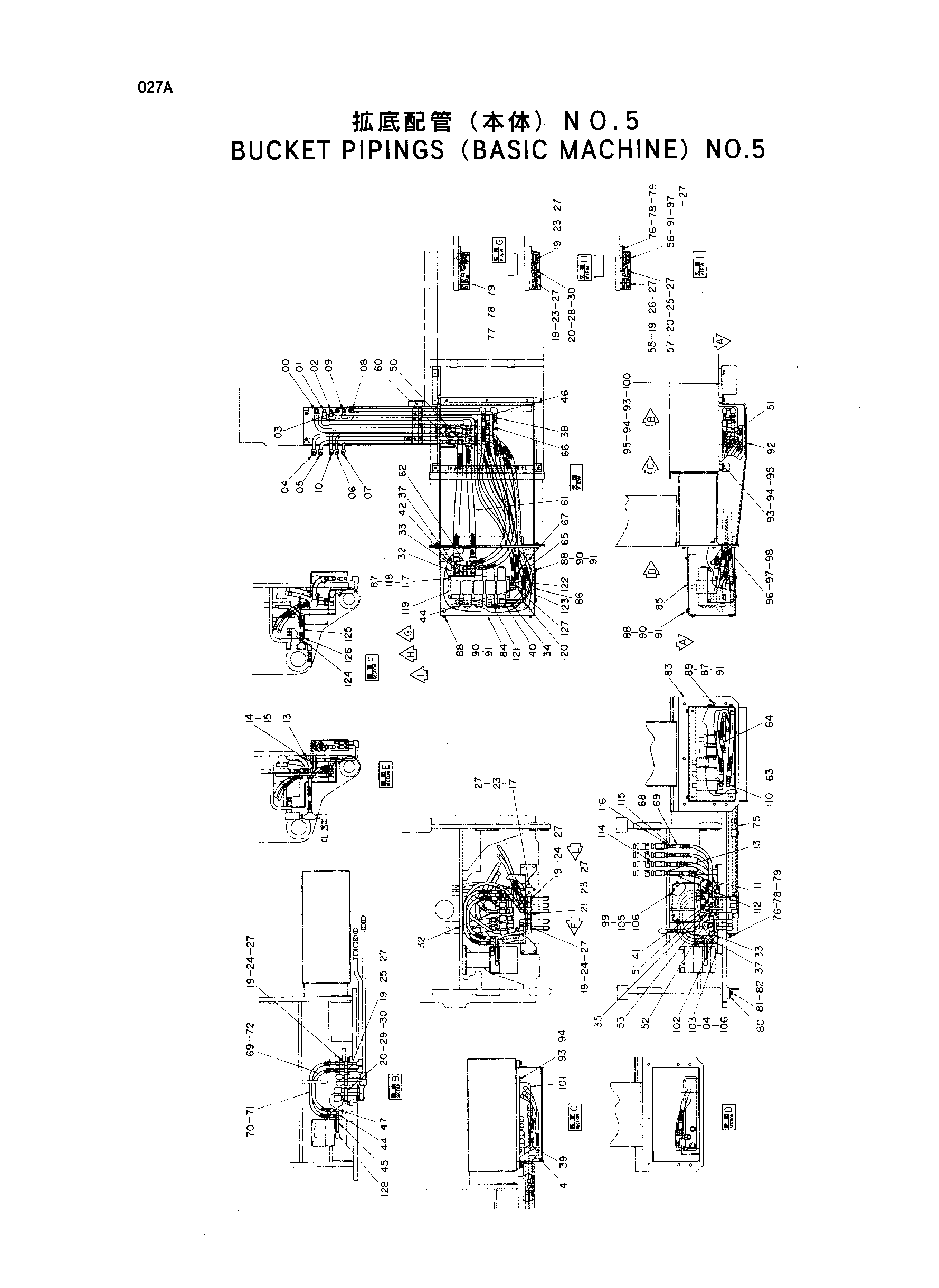

Заводская схема «Ковш трубопроводы (базовый машина) NO.5» для HITACHI HE6010B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8058419	Трубка	1
01	8058418	Трубка	1
02	9742021	Трубка	1
03	9742020	Трубка	1
04	8058424	Трубка	1
05	8058423	Трубка	1
06	8058421	Трубка	1
07	8058420	Трубка	1
08	9742018	Трубка	1
09	9742019	Трубка	1
10	8058422	Трубка	1
13	8058425	Кронштейн	1
14	J901225	Болт	2
15	A590912	Пружинная шайба	2
17	4328754	Разъём S	1
19	4053593	Хомут трубки	8
20	4053596	Хомут трубки	3
21	4138227	Хомут трубки	1
23	J901040	Болт	4
24	J901045	Болт	3
25	J901055	Болт	2
26	J901065	Болт	2
27	A590910	Пружинная шайба	11
28	J901250	Болт	1
29	J901260	Болт	1
30	A590912	Пружинная шайба	2
32	4172052	Адаптер	2
33	4089893	Адаптер	3
34	4172053	Адаптер	1
35	4156947	Адаптер	1
37	94-1403	Угловой штуцер	4
38	94-1303	Адаптер	2
39	94-1503	Угловой штуцер	2
40	94-0631	Угловой штуцер	1
41	94-1402	Угловой штуцер	4
42	94-0632	Угловой штуцер	2
44	4156947	Адаптер	3
45	4172053	Адаптер	1
46	94-1302	Адаптер	2
47	94-1402	Угловой штуцер	4
50	94-1304	Адаптер	4
51	94-1402	Угловой штуцер	2
52	94-1702	Адаптер	1
53	94-0676	Разъём S	1
55	9742063	Хомут трубки	1
56	9742064	Хомут трубки	1
57	4329063	Хомут трубки	1
60	4134739	Шланг	1
61	4028964	Шланг	1
62	4055301	Шланг	2
63	4152931	Шланг	2
64	4157998	Шланг	1
65	4159508	Шланг	1
66	4040242	Шланг	2
67	4157633	Шланг	1
68	4159500	Шланг	2
69	4053603	Защита шланга	3
70	4033128	Шланг	1
71	4053602	Защитный кожух	1
72	4034034	Шланг	1
75	7028052	Крышка	1
76	J901022	Болт	3
77	J901075	Болт	1
78	4114402	Шайба	4
79	A590910	Пружинная шайба	4
80	4328949	Защитный кожух	1
81	J901225	Болт	3
82	A590912	Пружинная шайба	3
83	6013951	Короб	1
84	4328857	Крышка	1
84	9742882	Крышка	1
85	4328858	Крышка	1
86	4328971	Крышка	1
87	J950010	Гайка	10
88	J901016	Болт	12
89	J901030	Болт	6
90	A590110	Плоская шайба	12
91	A590910	Пружинная шайба	18
92	6013962	Крышка	1
92	6014720	Крышка	1
93	J901230	Болт	9
94	A590912	Пружинная шайба	9
95	4086891	Шайба	7
96	J901035	Болт	2
97	A590910	Пружинная шайба	2
98	J950010	Гайка	2
99	9742061	Кронштейн	1
100	4329090	Кронштейн	1
101	8058483	Направляющая шланг	1
101	8061411	Направляющая шланг	1
102	7028073	Крышка	1
102	7029030	Крышка	1
103	J901030	Болт	6
104	4114402	Шайба	6
105	J901020	Болт	2
106	A590910	Пружинная шайба	8
110	94-1403	Угловой штуцер	2
111	4320015	Шланг	2
112	9034570	Обратный клапан	1
113	94-1903	Адаптер	1
114	94-1603	Переходник	1
115	94-1302	Адаптер	2
116	94-1609	Втулка	2
117	J901008	Болт	4
118	A590910	Пружинная шайба	4
119	4222698	Блок клапанов	1
120	94-1402	Угловой штуцер	2
121	4156947	Адаптер	1
122	94-0616	Угловой штуцер	1
123	94-1901	Адаптер	1
124	94-1602	Переходник	1
125	4319388	Шланг	1
126	94-1302	Адаптер	2
127	94-1402	Угловой штуцер	2
128	94-0631	Угловой штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HE6010B и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
