Гусеница боковой рама — HITACHI HC2410

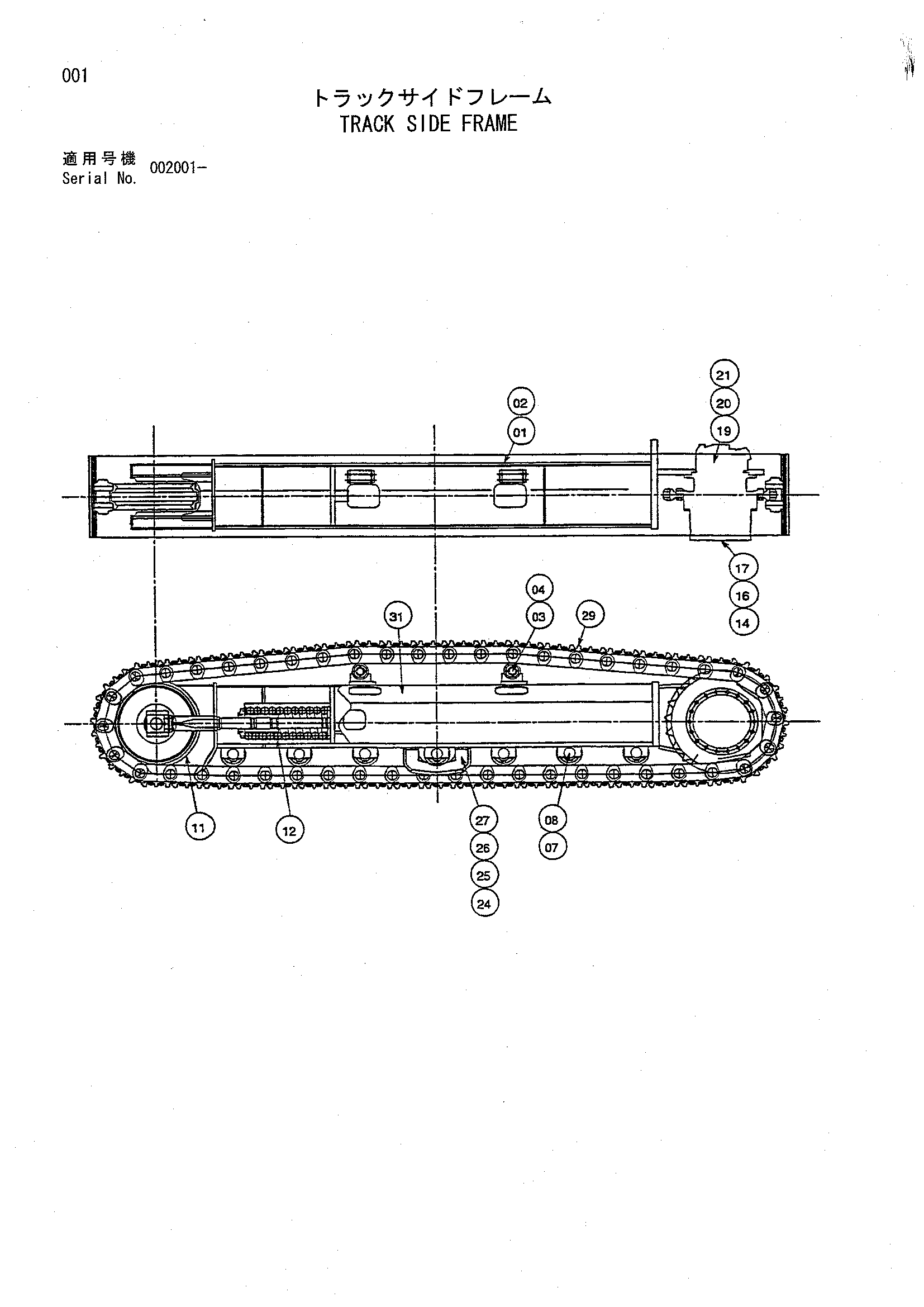

Заводская схема «Гусеница боковой рама» для HITACHI HC2410. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5004384 | Рама боковой (правый) | 1 |
| 02 | 5004387 | Рама боковой (левый) | 1 |
| 03 | 9134245 | Каток верхний | 4 |
| 04 | J931640 | Болт | 16 |
| 07 | 9134243 | Каток нижний | 14 |
| 08 | 4331851 | Болт | 56 |
| 11 | 9145268 | Направляющее колесо | 2 |
| 12 | 9144658 | Механизм натяжения | 2 |
| 14 | 9134825 | Бортовой редуктор | 2 |
| 16 | 4248607 | Болт | 28 |
| 17 | 4018545 | Шайба | 28 |
| 19 | 4113926 | Пробка | 4 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 4093624 | Пробка | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4174541 | Пробка | 2 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 8052020 | Защитный кожух | 2 |
| 25 | 4252880 | Болт | 8 |
| 26 | A590918 | Шайба=пружина | 8 |
| 27 | J222018 | Шайба | 8 |
| 29 | 9141802 замена: 9176028 | 500G башмак в сборе | 1 |
| 29A | 9141803 замена: 9176029 | 500G гусеничная цепь | 2 |
| 29 | 9176028 | 500G башмак в сборе | 1 |
| 29A | 9176029 | 500G гусеничная цепь | 2 |
| 31 | 3070527 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HC2410 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
